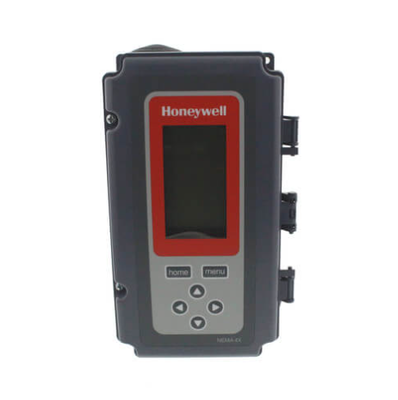

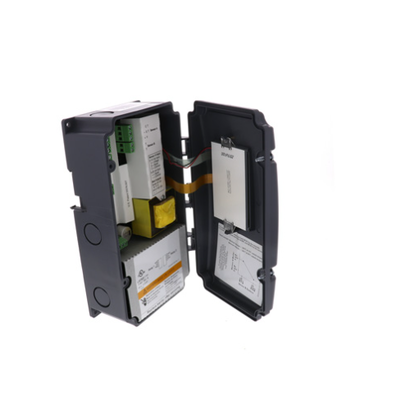

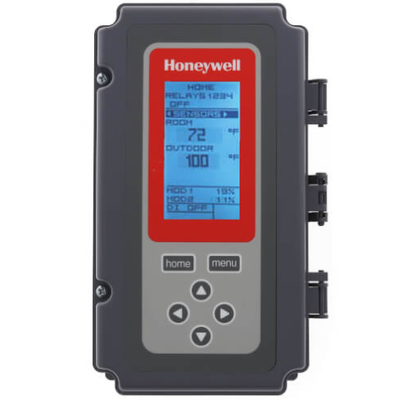

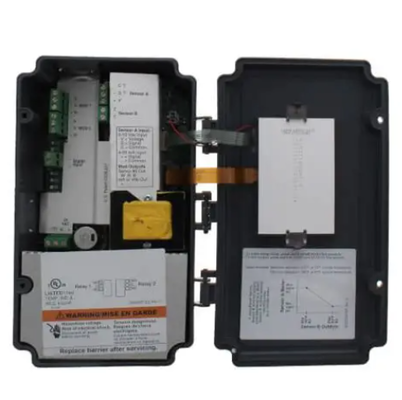

Pengontrol Suhu Elektronik Baru T775B2016 dengan Daya 24, 120, atau 240 Vac dan Suhu Operasi -40°F hingga 140°F Dapat Dipasang di Lapangan dalam Orientasi Apa Pun

Daya: 24, 120, atau 240 Vac; 50/60 Hz Ground ground terpisah diperlukan untuk sumber listrik apa pun. Konsumsi Daya: • Maksimum 8 VA pada 60 Hz • Maksimum 10 VA pada 50 Hz Suhu Pengoperasian & Penyimpanan Peringkat Sekitar: • -40°F hingga 125°F (-40°C hingga 52°C) @ 50 Hz • -40°F hingga 140°F (-40°C hingga 60°C) @ 60 Hz Kelembapan Relatif: 5% hingga 95% dimensi non-kondensasi: lihat Gambar 1 di halaman 4. Semua pengontrol T775 dapat dipasang di lapangan dalam orientasi apa pun baik ke panel atau dinding. Input Digital (DI): 18 Vdc dan 3,5 mA (untuk memilih kontak eksternal) Alarm Output Digital (DO) (hanya T775P): • Arus Bolak-balik (AC): — 30 Vac RMS; 1,5 Aliran masuk 3 A yang stabil PF 0,45 NC — 20 Vac RMS; Beban minimum 100 mA pada kontak NO dan NC • Arus Searah (DC): 1 mA pada beban minimum 100 mV DC CATATAN: Dalam aplikasi yang memerlukan relai sinyal kontak emas, relai sinyal eksternal atau resistor beban tambahan mungkin diperlukan untuk keluaran digital. Nilai Output Kontak Relai (NO dan NC): • 1/2 hp; 9,8 AFL, 58,8 ALR @ 120 Vac • 1/2 hp; 4,9 AFL, 29,4 ALR @ 240 Vac • Tugas pilot 125 VA @ 120/240 Vac • 10A @ 24 Vac (resistif) Output Modulasi: • 0-10 Vdc; berkendara minimal 2.000 Ohm • 2-10 Vdc; menggerakkan minimal 2.000 Ohm • 4-20 mA; berkendara maksimal 600 Ohm • Seri Elektronik 90; memerlukan resistor 340 Ohm (termasuk) di terminal R dan W • Batas Suhu Penginderaan Mengambang (ditampilkan): • Minimum -60°F (-51°C) • Maksimum 270°F (132°C)
