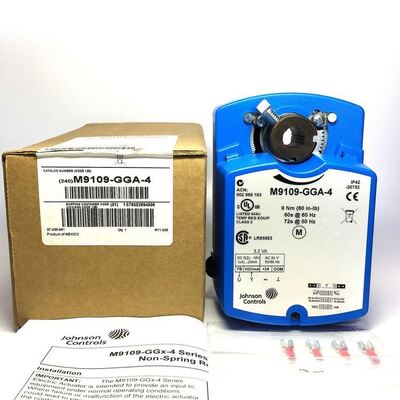

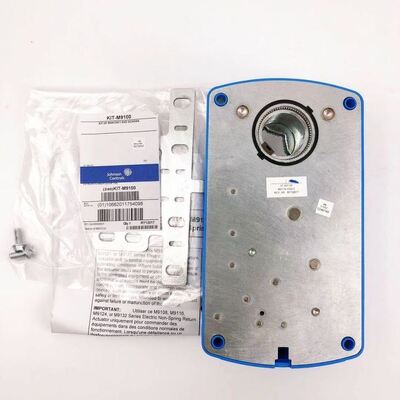

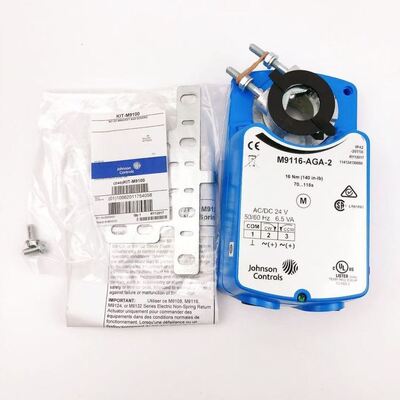

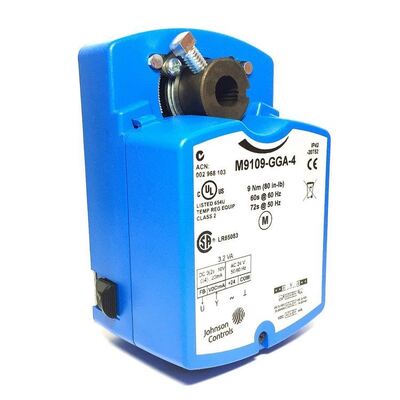

Ventil Johnson asli M9116-GGA-2 untuk tipe switch dengan reset pegas.

Spesifikasi Teknis Produk Aktuator Pengembalian Listrik Non-Pegas Seri M9108, M9116, M9124, dan M9132 Persyaratan Daya M9108-, M9116-AGx: 20 hingga 30 VAC pada 50/60 Hz atau 24 VDC ±10%; Pasokan 6,5 VA, Kelas 2 Semua Model Lainnya: 20 hingga 30 VAC pada 50/60 Hz atau 24 VDC ±10%; Suplai 7,5 VA, Sinyal Input Kelas 2 AGx: 24 VAC pada 50/60 Hz atau 24 VDC GGx, HGx: 0 (2) hingga 10 VDC, 0 (4) hingga 20 VDC, atau 0 (4) hingga 20 mA JGx: Nilai potensiometer minimum 100 ohm hingga maksimum 10,000 ohm Penyesuaian Sinyal Input AGx: Pengaturan Pabrik: Terminal 1 dan 2, rotasi CW Terminal 1 dan 3, rotasi CCW GGx, HGx (Input Tegangan atau Input Arus): Pengaturan Pabrik: 0 hingga 10 VDC, 0 hingga 20 mA, rotasi CW dengan peningkatan sinyal Jumper Dapat Dipilih: 0 (2) hingga 10 VDC, 0 (4) hingga 20 VDC, atau 0 (4) hingga 20 mA HGx Nol yang Dapat Disesuaikan: 0 hingga 6 VDC, 0 hingga 12 VDC, atau 0 hingga 12 mA Rentang yang Dapat Disesuaikan: 2 hingga 10 VDC, 4 hingga 20 VDC, atau 4 hingga 20 mA GGx, HGx, JGx: Aksi dapat dipilih secara jumper Langsung (CW) atau Mundur (CCW) dengan peningkatan sinyal. Impedansi Input GGx, HGx: Tegangan Input: 205,000 ohm untuk 0 (2) hingga 10 V dan 410,000 ohm untuk 0 (4) hingga 20 V Input Arus: 500 ohm JGx: Potensiometer Input: 1,8 megohms Sinyal Umpan Balik AGD: 135 ohm potensiometer umpan balik USIA: 1,000 ohm potensiometer umpan balik GGx, HGx: 0 hingga 10 VDC atau 2 hingga 10 VDC untuk 90° (10 VDC pada 1 mA) Sesuai dengan pemilihan rentang sinyal input. JGx: 0 hingga 10 VDC untuk 90° (10 VDC pada 1 mA) Nilai Sakelar Tambahan xGC: Dua sakelar Kutub Tunggal, Lemparan Ganda (SPDT) dengan nilai 24 VAC 1,5 A induktif, 3,0 A resistif; Maksimum 35,0 VA per sakelar, Output Mekanis Kelas 2 (Torsi Berjalan) Seri M9108: 70 lb∙in (8 N∙m) untuk satu unit; tidak dimaksudkan untuk digunakan secara tandem Seri M9116: 140 lb∙in (16 N∙m) untuk satu unit M9116 (bersama-sama) 280 lb∙in (32 N∙m) untuk dua unit (GGx, HGx) Seri M9124: 210 lb∙in (24 N∙m) untuk satu unit M9124 (bersama-sama) 420 lb∙in (48 N∙m) untuk dua unit (AGx, GGx, HGx) Seri M9132: 280 lb∙in (32 N∙m) untuk satu unit, M9132 (bersamaan) 560 lb∙in (64 N∙m) untuk dua unit (AGx, GGx) Peringkat Kebisingan Terdengar 45 dBA pada 1 m Rentang Rotasi 0 hingga 90° dalam peningkatan 5 derajat, secara mekanis dibatasi hingga 93° Waktu Rotasi M9108: 30 detik pada beban tetapan 50%, 25 hingga 50 detik untuk 0 hingga 70 lb∙in (0 hingga 8 N∙m) M9116: 80 detik pada beban tetapan 50% 70 hingga 115 detik untuk 0 hingga 140 lb∙in (0 hingga 16 N∙m) M9124: 130 detik pada beban tetapan 50% 115 hingga 175 detik untuk 0 hingga 210 lb∙in (0 hingga 24 N∙m) M9132: 140 detik pada beban tetapan 50% 115 hingga 205 detik untuk 0 hingga 280 lb∙in (0 hingga 32 N∙m)
