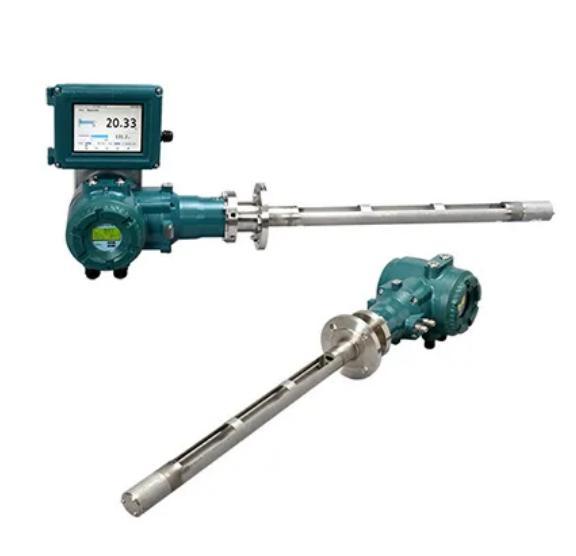

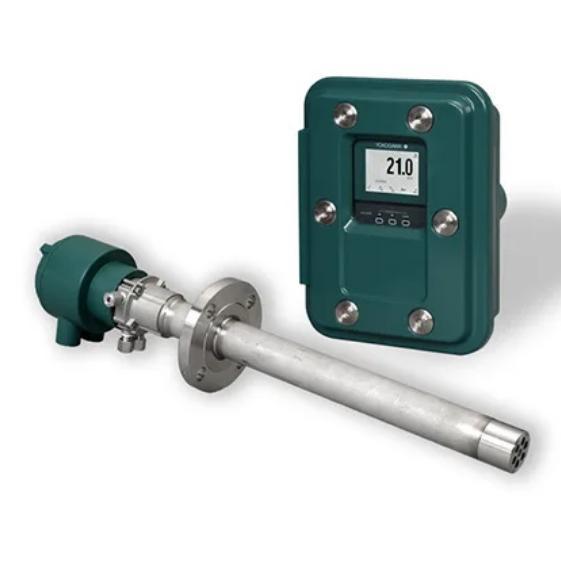

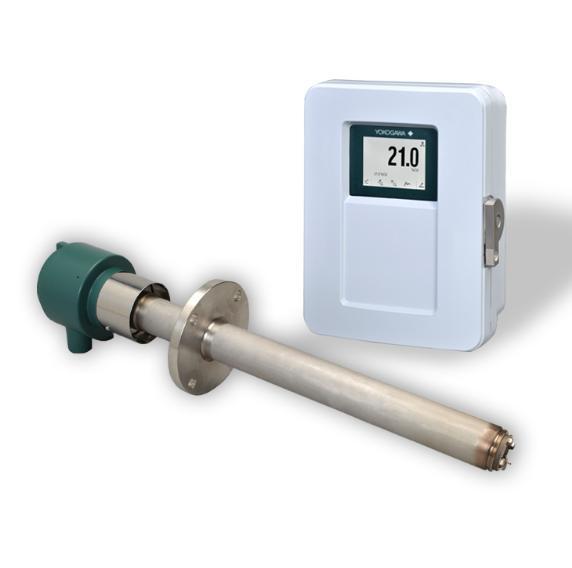

Penganalisis Oksigen/Kelembaban Zirkonia Yokogawa ZR22G

• Tidak diperlukan sistem pengambilan sampel gas yang rumit; masukkan probe langsung ke saluran/tungku untuk mengukur gas buang panas secara terus menerus.
• Prinsip penginderaan sel zirkonia padat, mendukung mode pengukuran ganda: konsentrasi oksigen & kelembaban uap suhu tinggi.
• Respons ultra-cepat: nilai 90% dicapai dalam waktu 5 detik, ideal untuk kontrol loop tertutup pembakaran real-timeYokogawa E....
• Rentang pengukuran yang luas:
  • O₂: 0,01 ~ 100 vol%
  • Uap H₂O: 0 ~ 100 vol%
  • Rasio campuran: 0 ~ 1.000 kg/kgYokogawa E...

• Probe standar: gas proses 0 ~ 700°C
• Adaptor suhu tinggi opsional ZR22P: memperluas rentang pengukuran hingga 1800°C (opsi tabung SiC untuk suhu sangat tinggi)bahan web...

• Kisaran standar: -5 ~ +20 kPa
• Modul kompensasi tekanan opsional untuk bahan web tekanan tungku berfluktuasi -0,725 ~ +36,3 psi...

• Periksa suhu kerja sekitar: -20 ~ +150°C
• Bahan yang dibasahi: Baja tahan karat SUS316, inti keramik zirkonia
• Tersedia beberapa panjang penyisipan: 0,15m / 0,4m / 0,7m / 1,0m hingga 5,4m, sambungan flensa yang dapat disesuaikan
• Tiga mode pasokan udara referensi: konveksi alami, udara kering instrumen, pasokan udara berkompensasi tekanan...

• Akurasi oksigen: ±3% FS untuk 0–25 vol% O₂; ±5% FS untuk 0–100 vol% O₂
• Akurasi kelembaban: ±2 vol% H₂O di bawah tekanan stabil; ±3 vol% di bawah fluktuasi ±2 kPa
• Penyimpangan rendah: Penyimpangan nol & rentang ≤ ±2% FS per bulan untuk oksigen
• Pengulangan ≤ ±0,5% FS untuk rentang oksigen rendah (0–5 vol%)Yokogawa E...
• Modul pemanas internal menstabilkan suhu sel zirkonia secara otomatis, menghilangkan penyimpangan pengukuran mulai dingin (waktu pemanasan 20 menit)Yokogawa E...

• Sel sensor zirkonia + rakitan pemanas yang dapat dilepas: dapat diganti di lokasi tanpa melepas probe penuh dari pipa, sangat menghemat waktu henti dan biaya pemeliharaanYokogawa E...
• Struktur tee blowback opsional untuk membersihkan akumulasi debu, abu, dan tar di ujung probe, memperpanjang masa pakai dalam gas buang yang berdebu
• Saluran masuk gas kalibrasi depan yang dapat diakses untuk kalibrasi gas nol/rentang tanpa pembongkaran
• Rumah flensa yang dapat diputar, orientasi pemasangan fleksibel untuk ruang industri sempit

Saat dipasangkan dengan konverter ZR402G/ZR802G, opsi keluaran sinyal lengkap:

• Output analog ganda terisolasi 4–20mA (beban maksimal 550Ω)
• Protokol komunikasi digital: HART 7, RS485 Modbus RTU, Ethernet Modbus TCP
• Kontak relai multi-saluran: dapat dikonfigurasi untuk alarm O₂ tinggi/rendah, peringatan pemeliharaan, status kalibrasi, pemicu blowback, sinyal diagnosis kesalahan, materi web...

Pemantauan status kesehatan probe secara real-time dan berkelanjutan:

1. Peringatan penuaan & degradasi impedansi sel zirkonia
2. Deteksi suhu abnormal pemanas
3. Referensi alarm kekurangan tekanan pasokan udara
4. Periksa pengotoran permukaan/penyumbatan abu sebagai pengingat dini
5. Log kesalahan lengkap disimpan dalam konverter untuk pemecahan masalah yang dapat dilacak

• Pengingat pemeliharaan prediktif mengurangi frekuensi inspeksi offline yang tidak perluYokogawa E...

• Standar ZR22G: perlindungan IP66 industri umum
• Tersedia varian tahan ledakan ZR22S, bersertifikat ATEX, FM, CSA, IECEx untuk zona pembakaran berbahaya Kelas I Div 1
• Sesuai dengan standar keamanan IEC61010, bersertifikat RoHS

1. Boiler pembangkit listrik, insinerator limbah, kontrol oksigen gas buang untuk penghematan energi & pengurangan NOx
2. Pemantauan atmosfer pembakaran rendah oksigen dari baja, keramik, kiln
3. Tungku petrokimia, optimalisasi pembakaran tungku pemanas
4. Kontrol kelembaban oven pengeringan suhu tinggi pulp & kertas, makanan, tekstil
5. Perlakuan termal industri, deteksi atmosfer tungku perlakuan panas

1. Sistem pengambilan sampel dihilangkan: tidak ada pendingin, filter, pompa & pemeliharaan pipa pengambilan sampel secara teratur
2. Sensor modular yang dapat diganti mengurangi biaya suku cadang
3. Aksesori blowback memperpanjang masa pakai probe dalam gas berdebu
4. Kontrol oksigen yang tepat meningkatkan efisiensi pembakaran, mengurangi konsumsi bahan bakar, dan menurunkan emisi polutan gas buang
