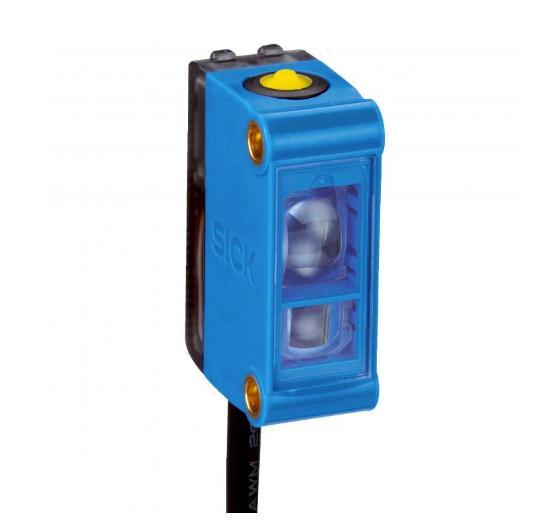

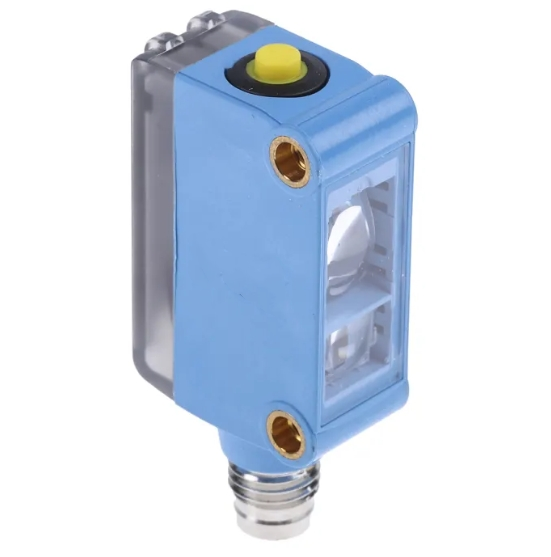

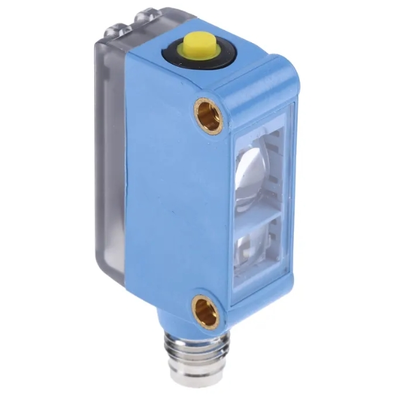

Sick KTM-WP11282P Deteksi Sensor Kontras Sensor Identifikasi

KTM-WP11282P adalahSensor tanda kontras warna RGBdari seri SICK KTM Prime, yang dirancang khusus untuk deteksi tanda registrasi pencetakan kemasan, penentuan posisi label, dan diskriminasi kontras material pada jalur produksi otomatis berkecepatan tinggi. Ini mengadopsi sumber cahaya RGB tiga warna dan algoritme skala abu-abu presisi tinggi untuk secara stabil mengidentifikasi tanda kontras samar, film kemasan mengkilap, dan latar belakang cetakan yang rumit.

• Sumber cahaya: LED tiga warna RGB (biru 470 nm / hijau 525 nm / merah 625 nm)
• Jarak penginderaan terukur:12,5mm, toleransi ±3 mm
• Dimensi titik: titik cahaya berbentuk strip 1,6 mm * 9,5 mm
• Resolusi skala abu-abu: pengenalan skala abu-abu definisi tinggi 20 tingkat
• Masa pakai LED: 100.000 jam di bawah suhu sekitar 25 ℃

• Tegangan suplai: DC 12 V ~ 24 V (toleransi -10% ~ +20%), riak ≤ 5 Vpp
• Konsumsi saat ini: ＜ 50 mA
• Waktu respons: 32 µs; beralih frekuensi hingga15kHz; jitter sinyal ≤15 µs
• Tipe keluaran: keluaran transistor PNP, arus beban maks 50 mA
• Mode peralihan: Menyala / Gelap dapat dikonfigurasi
• Perlindungan bawaan: Perlindungan polaritas terbalik, perlindungan sirkuit pendek keluaran, penekanan pulsa anti-interferensi
• Penundaan mematikan tetap: 32 ms; mengajarkan parameter yang disimpan dalam memori non-volatile

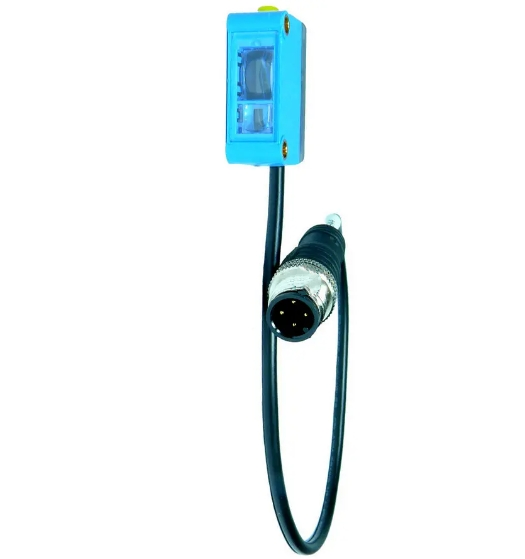

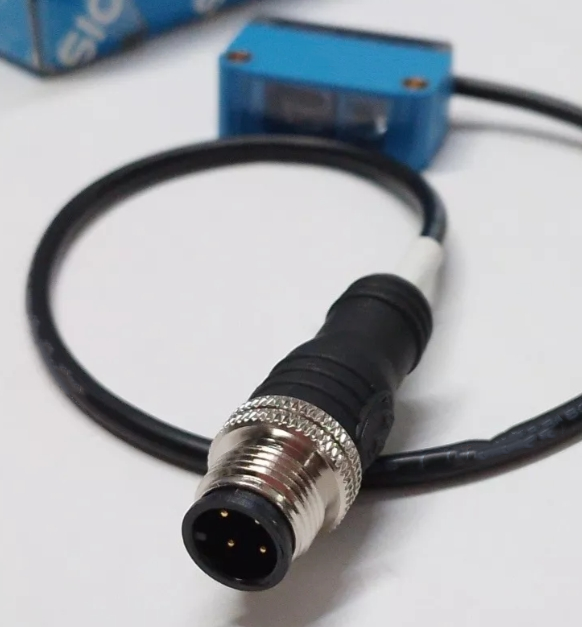

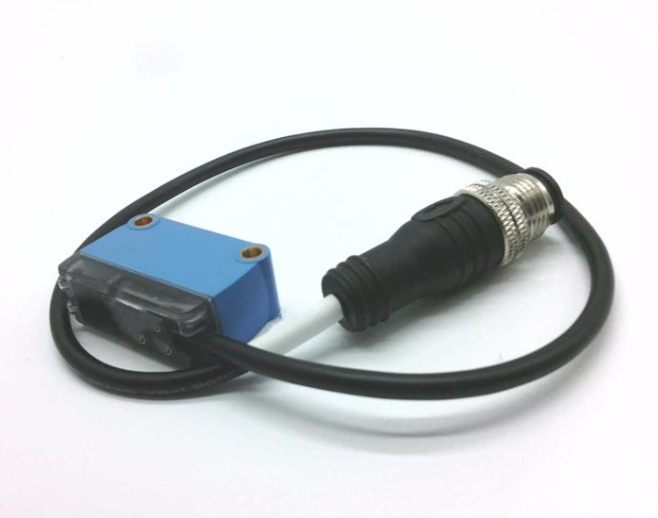

• Kabel: Kabel 0,2 m terintegrasi dengan konektor jantan M12 4-pin
• Bahan perumahan: plastik ABS; bahan lensa: PMMA
• Peringkat perlindungan:IP67 tahan debu dan tahan air
• Suhu pengoperasian: -10 ℃ ~ +55 ℃; suhu penyimpanan: -20 ℃ ~ +75 ℃
• Berat bersih: Hanya 20 g, ukuran mini ultra-kompak

• Indikator status: LED Hijau untuk catu daya; LED kuning untuk mengganti status keluaran
• Berbagai metode pengajaran:
  1. Pengajaran dua titik statis tombol bawaan
  2. Pengajaran ambang batas otomatis dinamis
  3. Pengajaran jarak jauh kabel ET eksternal, mendukung pengaturan parameter jarak jauh PLC

1. Deteksi adaptif RGB tiga warna, kemampuan beradaptasi yang kuat terhadap tanda kompleks

   Secara otomatis mengganti sumber cahaya merah/hijau/biru untuk menemukan saluran kontras optimal. Teknologi ini dapat mendeteksi tanda warna samar, latar belakang cetakan multi-warna, film transparan, dan bahan kemasan mengkilap reflektif yang tidak dapat diidentifikasi oleh sensor satu warna biasa, sehingga sangat mengurangi tingkat kesalahan deteksi.

2. Respons sangat cepat untuk jalur produksi berkecepatan tinggi

   Waktu respons ultra-pendek 32 µs dan frekuensi peralihan tinggi 15 kHz sangat cocok dengan peralatan pencetakan, pemotongan, pelabelan, dan pembuatan tas berkecepatan tinggi, mewujudkan pelacakan dan pemosisian yang stabil tanpa jeda atau tanda hilang.

3. Berbagai cara pengajaran yang fleksibel untuk memudahkan proses debug di tempat

   Mendukung pengajaran tombol lokal dan pengajaran jarak jauh kabel eksternal. Operator dapat menyelesaikan pengaturan ambang batas pada mesin, atau komputer bagian atas dapat mengonfigurasi parameter dari jarak jauh tanpa membongkar sensor, sehingga memudahkan peralihan format peralatan dan commissioning batch.

4. Struktur kompak ringan mini untuk ruang pemasangan sempit

   Volume super kecil dan berat hanya 20 g, mudah dipasang pada lengan mekanis, perlengkapan kecil, dan posisi pemasangan terbatas pada mesin pengemas; lubang pemasangan berulir standar untuk pemasangan braket cepat.

5. Penyegelan industri IP67 & perlindungan sirkuit lengkap

   Penutup IP67 tahan terhadap debu bengkel, cipratan air, dan sedikit kabut minyak. Perlindungan sirkuit multi-lapis mencegah kerusakan akibat kesalahan pengkabelan dan lonjakan tegangan, beradaptasi dengan lingkungan pabrik pengemasan yang keras.

6. Anti-interferensi yang stabil & masa pakai yang lama

   Filter interferensi anti-pulsa digital menghilangkan fluktuasi sinyal yang disebabkan oleh kedipan cahaya sekitar dan getaran mekanis. LED RGB yang tahan lama mengurangi frekuensi perawatan dan biaya penggantian suku cadang untuk pengoperasian berkelanjutan 24/7.

7. Antarmuka industri standar dengan kompatibilitas luar biasa

   Output PNP cocok dengan PLC mainstream, pengontrol servo, dan modul penghitung; Konektor standar M12 4-pin bersifat universal untuk aksesori kabel otomasi industri.

• Pelacakan tanda registrasi untuk mesin cetak, mesin slitting dan mesin laminating
• Deteksi dan pemosisian label untuk mesin pelabelan
• Konfirmasi posisi pemotongan & penyegelan tas kemasan
• Penghitungan bahan lini pengemasan farmasi, makanan, dan bahan kimia harian & inspeksi yang hilang
• Tepi film kemasan yang fleksibel dan pengenalan tanda warna
