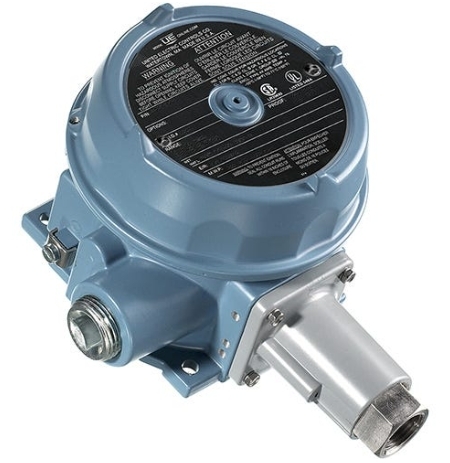

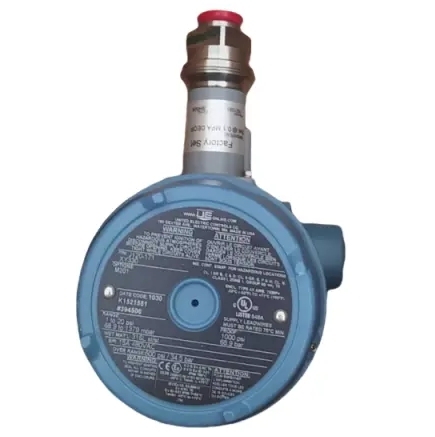

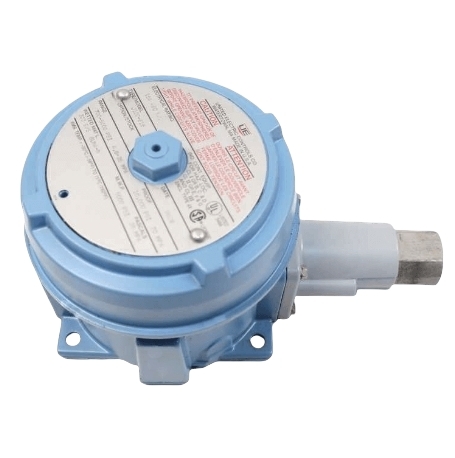

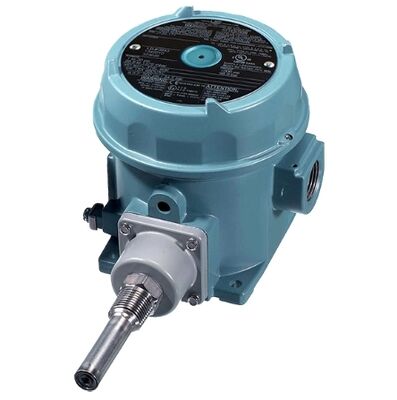

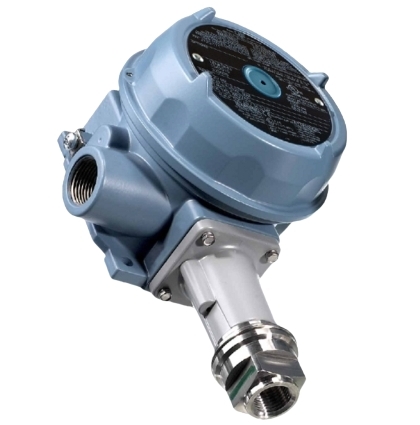

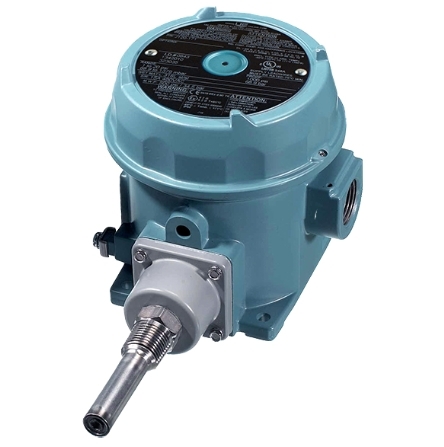

Sakelar Tekanan dan Suhu UE 120 Series J120-612

J120-612 adalah penukar tekanan tahan ledakan tugas berat dari UE's terkenal 120 Series,Dibangun khusus untuk pemantauan tekanan tinggi dan kontrol interlock keamanan di lingkungan industri berbahaya. Ini mengadopsi piston-jenis struktur penginderaan tekanan dengan pengaturan setpoint internal, memberikan output switch mekanik yang dapat diandalkan untuk perlindungan tekanan tinggi, pompa / kompresor kontrol,dan pemicu alarm prosesDikirim sertifikat untuk standar atmosfer eksplosif global, secara luas diadopsi di industri minyak & gas, petrokimia, listrik, dan mesin berat di mana pemantauan tekanan tinggi yang kuat adalah wajib.

• Rentang setpoint yang dapat disesuaikan: 125 ~ 3000 psi (8,6 ~ 206,8 bar)
• Band mati yang dapat disesuaikan: 40 ~ 250 psi (2.8 ~ 17.2 bar)
• Tekanan tahan maksimum: 6000 psi (413.7 bar)
• Rating tekanan ledakan: 10000 psi (689.5 bar)
• Mekanisme sensing: 303 piston stainless steel dengan penyegelan Buna-N (bagian basah standar)
• Koneksi proses: benang wanita NPT 1/4 "

• Rumah: Epoxy bubuk-dilapisi die-casting aluminium, NEMA 4X, IP66 dinilai
• Klasifikasi lokasi berbahaya: Kelas I Div.1/2, Kelas II Div.1/2; Ex d IIC T6 tahan ledakan

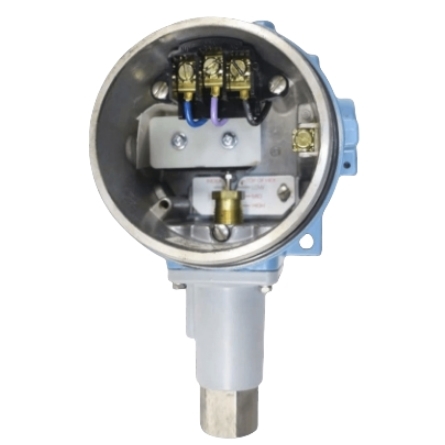

• Masuk listrik: Dual 3/4 "port saluran NPT dengan blok terminal built-in untuk pengkabelan mudah
• Metode penyesuaian: Penyesuaian titik pengaturan sekrup hex internal dengan penutup yang dapat dikunci untuk mencegah penyusupan
• Ketahanan getaran & kejut: Mempertahankan setpoint stabil di bawah 2,5 G (getaran 5 500 Hz) dan beban kejut 15 G
• Suhu lingkungan kerja: -40°C ~ +75°C

• 15 A resistif / 2 A induktif pada 125/250/480 VAC
• 2 A resistif / 1 A induktif pada 24 ̊30 VDC
• Konfigurasi saklar: Kontak SPDT tunggal (kabel reversibel NO/NC)
• Upgrade opsional: DPDT switch ganda, kontak switch tertutup hermetis

cULus, ATEX, IECEx, CE; bersertifikat SIL 2 (SIL 3 mampu) untuk sistem keselamatan fungsionalKele

1. Desain piston bertekanan tinggi untuk media industri berat

   303 sensor piston stainless steel tahan tekanan sistem ekstrim hingga 6000 psi bukti dan 10000 psi tekanan ledakan, sangat cocok untuk hidrolik, uap,pemantauan gas tekanan tinggi dan cairan proses berat, jauh melebihi batas tekanan dari saklar tipe diafragma.

2. Kepatuhan penuh terhadap lokasi yang tahan ledakan dan berbahaya

   Kelas I Divisi 1 perumahan tahan ledakan menghilangkan risiko pembakaran di lingkungan gas, uap dan debu yang mudah terbakar;persetujuan ATEX/IECEx/cULus global memungkinkan penyebaran universal di kilang minyak internasional, pabrik kimia dan fasilitas lepas pantai.

3. Penyesuaian internal yang tahan penyalahgunaan dengan penutup yang dapat dikunci

   Pengaturan titik pengaturan internal yang dipasangkan dengan penutup kandang yang dapat dikunci menghindari modifikasi parameter yang tidak sah di tempat, memastikan ambang keamanan yang konsisten untuk operasi tanpa pengawasan jangka panjang.

4. Lapisan yang kokoh untuk semua cuaca dengan port kabel ganda

   Perumahan aluminium tuang yang dilapisi epoxy mencapai perlindungan NEMA 4X / IP66 terhadap hujan, debu, kabut minyak dan atmosfer bengkel yang korosif.Dua lubang saluran 3/4 "NPT terpisah menyederhanakan tata letak kabel tanpa kotak sambungan tambahan.

5. Band mati yang dapat disetel lebar untuk logika kontrol yang fleksibel

   40×250 psi deadband yang dapat disesuaikan sepenuhnya memungkinkan insinyur untuk menyesuaikan switch on/off hysteresis, mencegah seringnya pompa, kompresor dan katup keselamatan di bawah beban tekanan fluktuatif.

6. Kualifikasi keamanan fungsional SIL 2

   Divalidasi untuk sistem instrumen keamanan (SIS), memenuhi standar keamanan industri yang ketat untuk pemadaman darurat (ESD) dan loop perlindungan tekanan tinggi,mengurangi risiko operasional dan biaya audit kepatuhan.

7. Masa pakai yang panjang dengan pemeliharaan minimal

   Perangkat sensor piston semua logam tahan abrasi dari media yang mengandung partikel halus; modul kontak tertutup menghilangkan kontaminasi debu,mendukung bertahun-tahun operasi terus menerus 24/7 dengan kalibrasi berkala saja.

• Sistem hidraulik tekanan tinggi overpressure safety interlock
• Pemantauan tekanan pipa minyak dan gas dan penutupan darurat
• Perlindungan reaktor petrokimia, boiler uap dan kompresor
• Turbin pembangkit listrik, air pakan dan loop tekanan tinggi alarm
• Mesin berat, pers hidraulik dan peralatan pertambangan kontrol tekanan
• Sistem sistem pengukuran keamanan sistem pengolahan minyak dan gas
• Alarm tekanan platform lepas pantai dan area proses mudah terbakar
