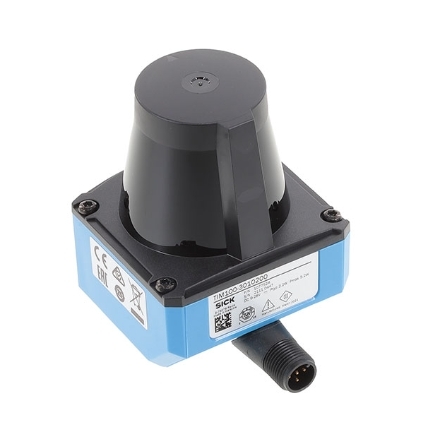

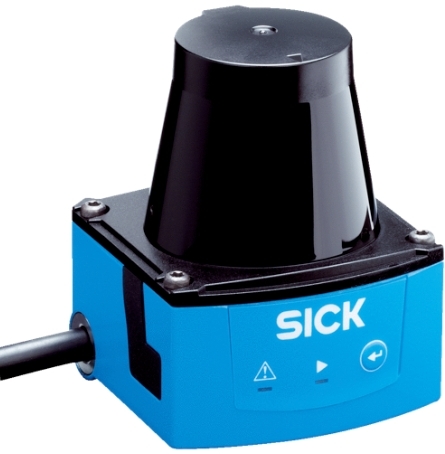

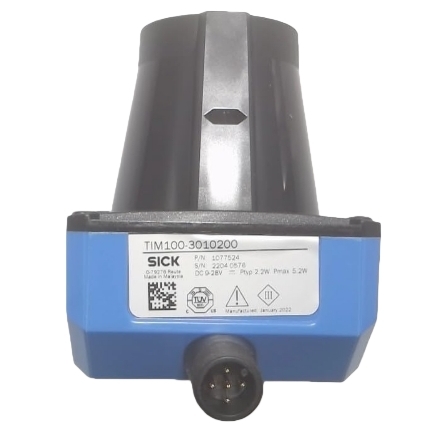

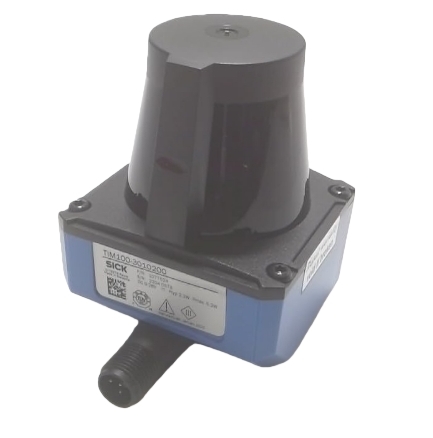

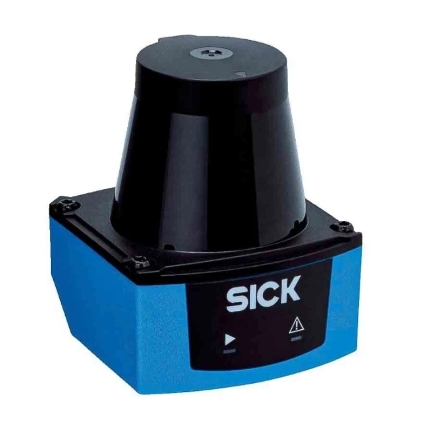

Sensor Lidar TIM100-3010200 Sakit Asli Baru

TIM100-3010200 (Nomor Pesanan 1077524) adalah pemindai laser LiDAR 2D dalam ruangan yang ringkas dan hemat biaya dari seri SICK TiM, dirancang untuk deteksi area jarak pendek, pemantauan keberadaan, dan penghindaran tabrakan dalam otomasi industri dan peralatan seluler SICK. Ini mengadopsi teknologi pengukuran jarak multi-pulsa HDDM+ yang dipatenkan dengan laser inframerah Kelas 1 850 nm, memberikan deteksi jarak yang stabil pada bidang pandang horizontal 200° yang lebar tanpa zona buta. Dioptimalkan hanya untuk lingkungan dalam ruangan, ini mengintegrasikan logika evaluasi lapangan bawaan untuk menyederhanakan kontrol di lokasi tanpa pemrosesan data eksternal yang rumit.

• Prinsip pengukuran: HDDM+ pengukuran jarak definisi tinggi
• Sumber cahaya: Laser inframerah 850 nm, Laser Kelas 1 (aman untuk mata)
• Sudut pemindaian horizontal: 200°
• Resolusi sudut: 1°
• Frekuensi pemindaian: 14,5 Hz
• Jangkauan kerja: 0,05 m ~ 3 m
• Remisi yang dapat dideteksi: 4% ~ 1.000% (mendukung objek matte gelap dan reflektor reflektifitas tinggi)
• Waktu respons tipikal: 70 ms
• Imunitas cahaya sekitar maksimal: 80.000 lx

• Dimensi: 60 mm (L) * 60 mm (D) * 75,8 mm (T)
• Berat: 90g (tanpa kabel)
• Peringkat penutup: IP65 tahan debu & tahan air
• Kelas perlindungan: III
• Tahan getaran & guncangan untuk lingkungan standar pabrik
• MTBF: 50 tahun; MTTFD > 100 tahun

• Catu daya: DC 10V ~ 30V
• Konektor: konektor jantan M12 5-pin yang dapat diputar
• Antarmuka: IO-Link, 1 input digital, 2 output digital dorong-tarik
• Evaluasi lapangan bawaan: 1 set lapangan, mendukung 2 zona deteksi independen
• Penundaan & waktu tunggu yang dapat dikonfigurasi: 69 mdtk ~ 30.015 mdtk
• Indikator status: 2 LED untuk daya dan status sinyal peralihan
• Perangkat lunak konfigurasi: SOPAS ET untuk parameterisasi, pengeditan zona, dan diagnosis

1. Housing ringan ultra-kompak untuk integrasi yang mudah

   Hanya 90 g dengan tapak kecil, sangat sesuai dengan ruang pemasangan sempit pada AGV, AMR, mesin pengemas, dan sel robot. Konektor M12 yang dapat diputar memungkinkan arah kabel yang fleksibel tanpa braket tambahan.

2. Cakupan pemindaian panorama 200° yang luas

   Sensor tunggal mencakup area horizontal yang luas, menghilangkan beberapa sensor fotolistrik dan mengurangi biaya perangkat keras & beban kerja kabel; Resolusi sudut 1° memastikan deteksi rintangan kecil yang andal.

3. Evaluasi lapangan bawaan, logika kontrol sederhana

   Dua zona peralihan independen dapat ditentukan secara bebas melalui perangkat lunak. Output digital secara langsung memicu interlock PLC untuk peringatan tabrakan, deteksi entri, dan perlindungan zona, tanpa memerlukan penghitungan data jarak ekstra.

4. Pengukuran yang stabil pada berbagai permukaan

   Teknologi multi-pulsa HDM+ meminimalkan interferensi dari plastik gelap dengan reflektifitas rendah, logam, dan lantai reflektif, kinerja deteksi yang konsisten terlepas dari warna target atau tekstur permukaan.

5. Laser Kelas 1 yang aman untuk mata & masa pakai yang lama

   Laser kelas 1 tidak memerlukan pelindung keselamatan khusus bagi operator; MTBF ultra-panjang sangat menurunkan frekuensi perawatan dan penggantian untuk pengoperasian pabrik terus menerus 24/7.

6. Koneksi fleksibel keluaran digital + IO-Link ganda

   IO-Link memungkinkan modifikasi parameter jarak jauh, pengunggahan data diagnostik waktu nyata, dan manajemen peralatan batch; keluaran dorong-tarik digital yang kompatibel dengan semua PLC industri arus utama.

7. Penutup industri IP65 yang kuat

   Tahan terhadap debu bengkel, cipratan air, dan kabut minyak ringan, pengoperasian yang stabil dalam pengemasan, logistik, dan lingkungan dalam ruangan permesinan umum.

• Penghindaran tabrakan untuk AGV/AMR dan troli otomatis
• Perlindungan perimeter sel kerja robotik & deteksi intrusi
• Kehadiran area jalur konveyor & penghitungan material
• Deteksi bagian mesin pengemasan dan pemantauan posisi
• Pemantauan keamanan akses lorong gudang
• Penginderaan area pintu/pintu putar otomatis
• Deteksi hambatan alat mesin kecil
