Sensor Aliran Roda Dayung Terpasang Standar GF P51530-P1

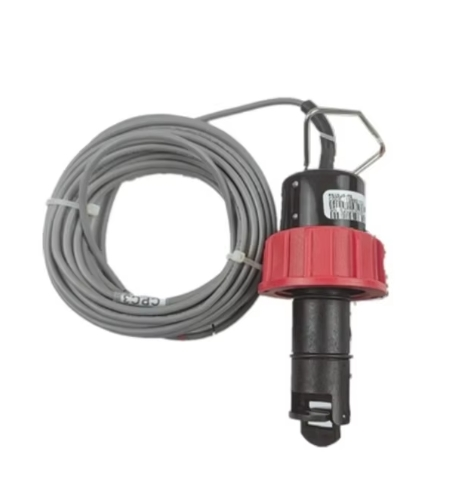

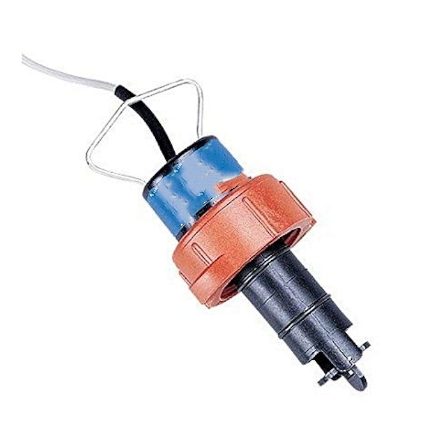

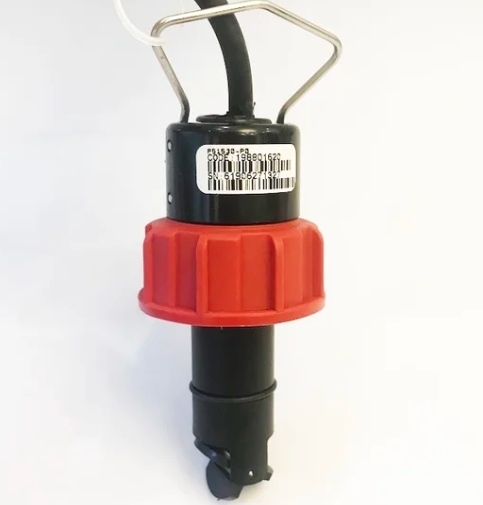

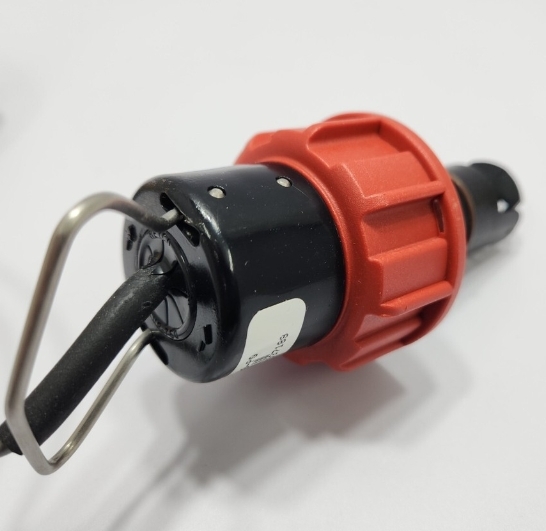

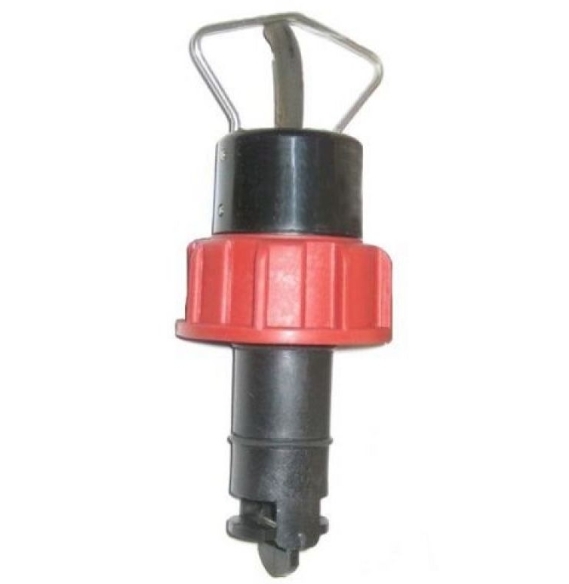

Model P51530-P1 adalah sensor aliran roda dayung penyisipan GF Signet 515 Rotor-X, yang dirancang untuk pemantauan aliran cairan dalam jaringan pipa menengah hingga besar dengan DN125 hingga DN200 (5" hingga 8"). Ini mengadopsi prinsip pengukuran roda dayung pasif bertenaga mandiri, berfungsi sebagai probe aliran tujuan umum ekonomis yang banyak digunakan dalam pengolahan air, pemrosesan kimia, dan industri air murni.

• Badan sensor: Polipropilena (PP) berisi kaca, tahan terhadap asam, alkali, air laut, dan korosi kimia ringan
• Dayung rotor: PVDF, ketahanan aus yang luar biasa, dan kompatibilitas bahan kimia
• Poros tengah: Paduan titanium, kekuatan tarik tinggi, bebas karat, cocok untuk media yang mengandung partikel padat kecil
• Cincin-O Penyegel: FPM Standar (Viton); Segel khusus EPDM atau Kalrez bersifat opsional

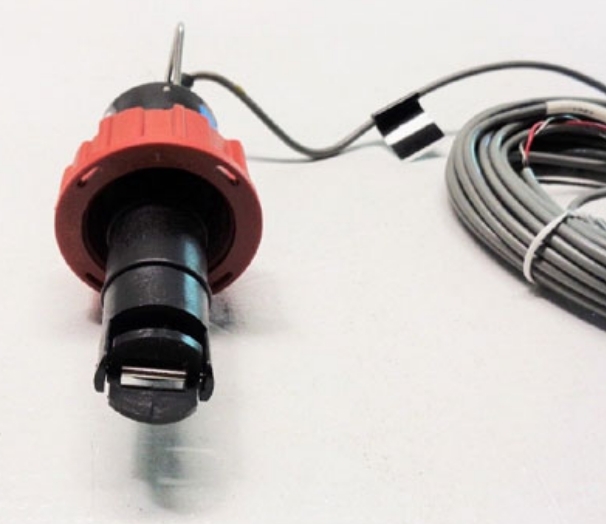

• Kabel: Kabel berpelindung terpilin standar 7,6 m, dapat diperpanjang hingga 60 m, secara efektif menekan interferensi elektromagnetik di lokasi

• Kisaran kecepatan aliran: 0,3 ~ 6 m/s (1 ~ 20 ft/s), rasio turndown hingga 20:1 untuk pengukuran stabil pada laju aliran rendah dan tinggi
• Ukuran pipa yang berlaku: DN125 ~ DN200 (5" ~ 8"); seri lengkapnya mencakup saluran pipa DN15 ~ DN900
• Akurasi: Toleransi linier ±1% FS, kemampuan pengulangan ±0,5% FS pada suhu sekitar 25°C
• Angka Reynolds minimum: 4500; hanya untuk aplikasi cairan pipa penuh, tidak kompatibel dengan pipa gas atau pipa yang terisi sebagian
• Sinyal keluaran: sinyal frekuensi gelombang sinus pasif (1 V puncak ke puncak); keluaran 6 Hz per kecepatan aliran 1 kaki/s. Tidak diperlukan catu daya eksternal. Kompatibel langsung dengan indikator aliran pasif (misalnya 3-5090). Dapat dipasangkan dengan preamplifier Model 2760 untuk dihubungkan ke PLC atau pemancar (seri 5500, 5600, 8850, dll.)
• Peringkat suhu & tekanan (perumahan PP):

  Tekanan pengoperasian maksimum: 12,5 bar pada 20°C

  Suhu sedang maks: 90°C; peringkat tekanan turun menjadi 1,7 bar pada 90°C

• Tipe pemasangan: Pemasangan penyisipan. Kompatibel dengan tee, klem sadel, dan bos yang dilas. Mendukung pemasangan hot-tap di bawah tekanan tanpa mematikan sistem.

1. Desain pasif bertenaga mandiri menyederhanakan pemasangan kabel

   Tidak diperlukan catu daya eksternal. Keluaran gelombang sinus pasif menghemat biaya pemasangan kabel secara signifikan, ideal untuk titik pemantauan jarak jauh tanpa akses listrik.

2. Kompatibilitas kimia yang luas

   Kombinasi rumah PP, rotor PVDF, dan poros titanium berfungsi baik dengan air murni, air limbah, larutan asam/basa, air laut, dan air pendingin yang bersirkulasi.

3. Rasio turndown yang luas untuk kondisi kerja serbaguna

   Rentang pengukuran lebar 20:1 memastikan deteksi yang andal pada kecepatan rendah 0,3 m/s dan menghindari abrasi berlebihan pada maksimum 6 m/s, mencakup jalur produksi beban variabel dengan satu sensor tunggal.

4. Perawatan rendah dan masa pakai yang lama

   Tidak ada komponen elektronik yang terendam dalam media proses; hanya roda dayung yang berputar. Poros titanium tahan terhadap gangguan dan abrasi, meminimalkan siklus pembongkaran dan kalibrasi selama pengoperasian berkelanjutan jangka panjang.

5. Instalasi fleksibel untuk jaringan pipa besar

   Dioptimalkan secara khusus untuk pipa industri 5"–8". Cocok dengan aksesori pemasangan GF lengkap, memungkinkan pemasangan keran panas tanpa menguras atau menghentikan saluran pipa.

6. Presisi tinggi dan pengulangan yang sangat baik

   Pengulangan ±0,5% menghasilkan data jangka panjang yang konsisten, sangat cocok untuk pengukuran aliran, perlindungan pompa, dan sistem kontrol interlock aliran.

Sistem reverse osmosis air murni / RO, pengolahan air limbah, sirkulasi air pendingin, transfer cairan kimia, sistem sirkulasi air pembangkit listrik
