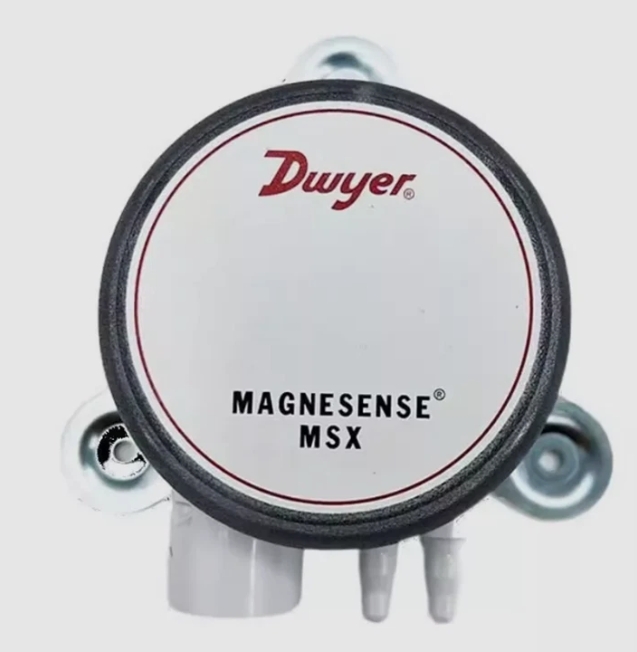

Dwyer MSX-W10-PA Sensor Perbedaan Tekanan MSX-W10-PA Pressure Gauge

PeraturanSeri MSX Magnesense® Differensial Pressure Transmittermenggabungkan stabilitas dan fleksibilitas dari seri MS2 Magnesense® II pemancar asli untuk digunakan dalam aplikasi kontrol bangunan.MSX menyederhanakan proses pemesanan untuk memberikan konfigurasi yang diinginkan, yang mengurangi waktu pengaturan produk. rentang tekanan tersedia dalam Pa, mm w.c, dan w.c. Semua rentang tekanan dapat dikonfigurasi dalam modus unidirectional atau bidirectional,memberikan total 32 rentangTransmitter MSX dapat memberikan output tekanan linier atau output kecepatan linier dengan ekstraksi akar kuadrat dari transmitter.Parameter tambahan telah disertakan untuk memperluas kemampuan akar kuadrat untuk menghitung aliranSinyal output dua tegangan dan milliamp dapat digunakan untuk memberikan kontrol dan verifikasi sinyal output peralatan.

• Rincian Akurasi± 1% FSO
• AplikasiBangunan dan Pemeliharaan, HVAC
• Tekanan ledakan6 psi Maksimal
• KepatuhanCE
• Koneksi Listrik1/2 dalam NPS wanita Saluran dengan sekrup terminal blok
• Output Listrik4 sampai 20 mA, 0 sampai 5 Vdc, 0 sampai 10 Vdc
• Peringkat KeteranganIP66, NEMA Tipe 4X, UL94 V-0, UL 2043 (Plenum)
• Stabilitas jangka panjang± 1% FSO/tahun
• Resistensi loopOutput arus: 0 sampai 1250 Ω max, Output tegangan: Resistensi beban 1 kΩ min.
• Opsi Konstruksi BahanN/A
• Bahan-bahan, basahPabrik Konsultasi
• Kompatibilitas MediaUdara, Argon, Karbon dioksida, Helium, nitrogen, Gas Tidak Konduktif, Gas Kering Tidak Korosif
• Catatan pemasanganTidak sensitif posisi
• Jumlah Kabel2, 3
• Suhu operasi, Max70 °C
• Suhu operasi, Min-20 °C
• Detail outputBidang yang dapat dipilih
• Sinyal outputArus, Tegangan
• Konsumsi Dayamaksimal 21 mA
• Jenis Tekanan PengukuranDiferensial
• Ukuran Koneksi Proses1/8 in, 3/16 in, 1/4 in
• Tipe Sambungan ProsesPemasangan Bar Bar
• Waktu Tanggapan3 s
• Catatan waktu responsSegera (default) atau 3 s (dipilih)
• Penyesuaian rentangTekan tombol
• Tipe Daya PasokanAC/DC
• Tegangan Pasokan2-Wire: 10 sampai 36 Vdc, 3-Wire: 17 sampai 36 Vdc/21.6 sampai 33 Vac
• Berat badan230 g
• Wire Gauge26 sampai 16 AWG
• Jangkauan yang dapat disesuaikan dengan nolTombol penekan digital
