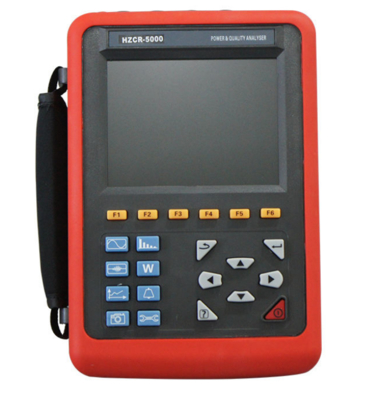

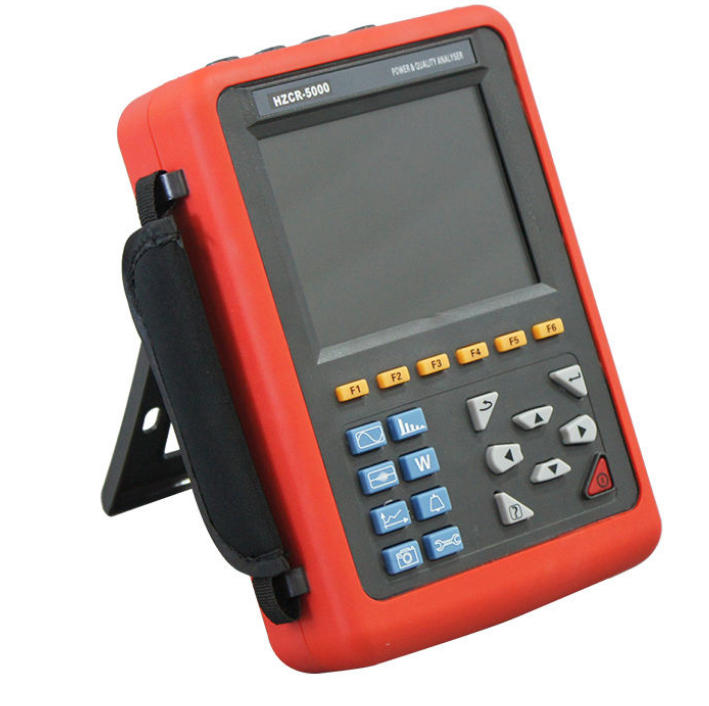

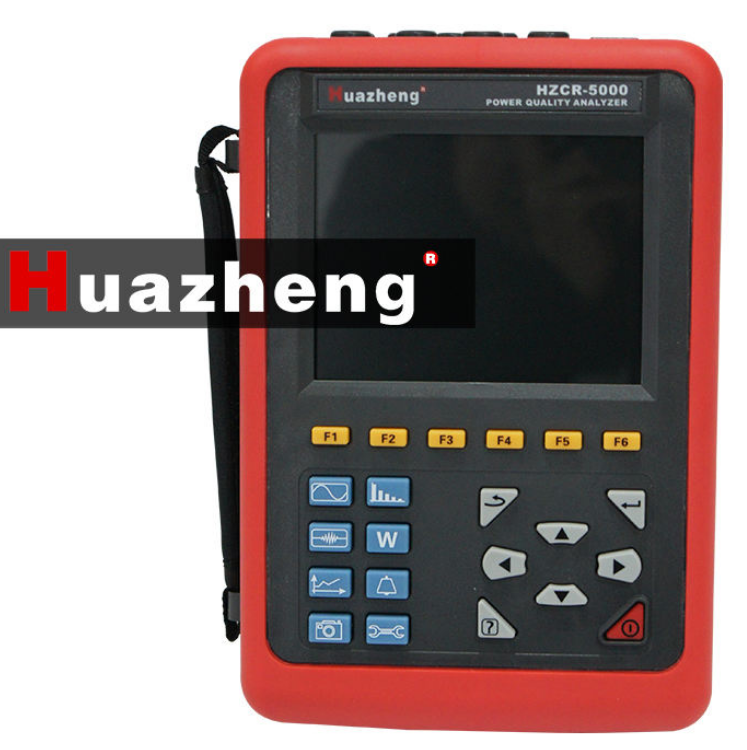

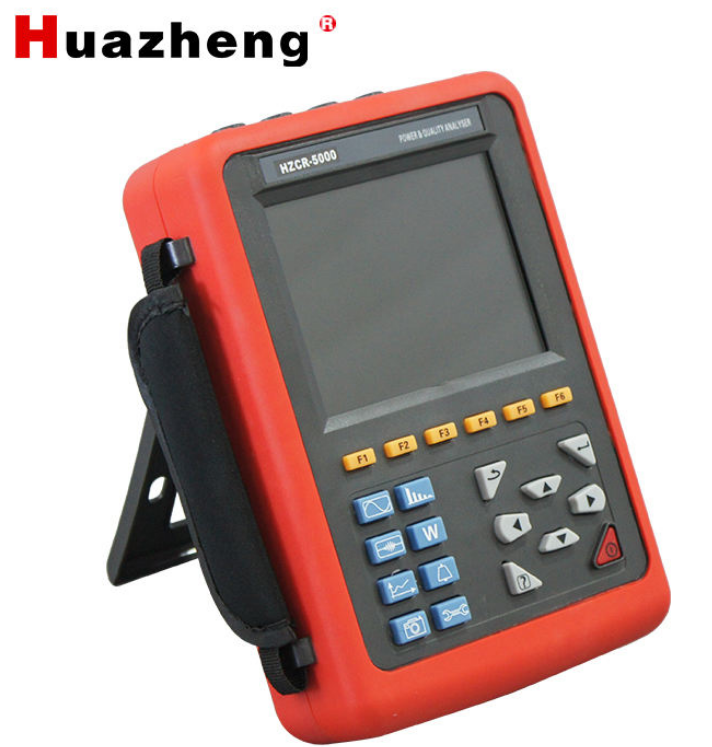

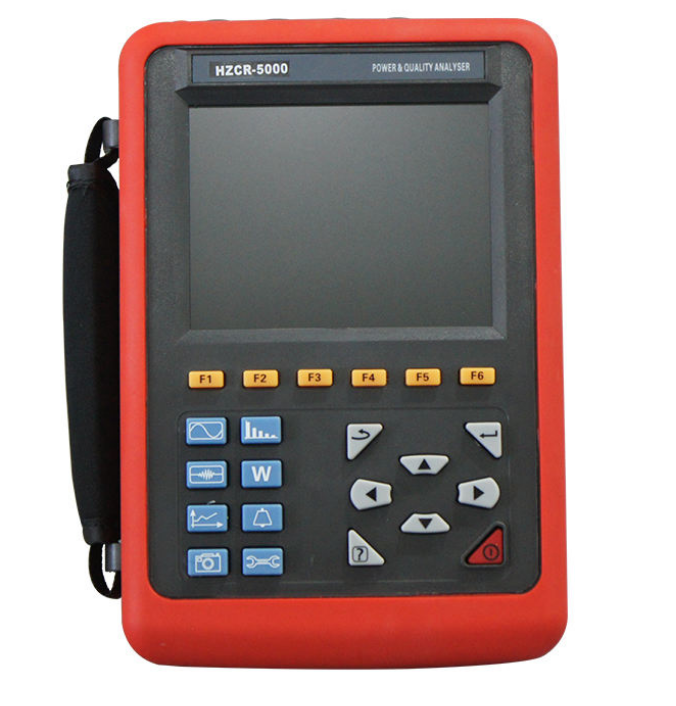

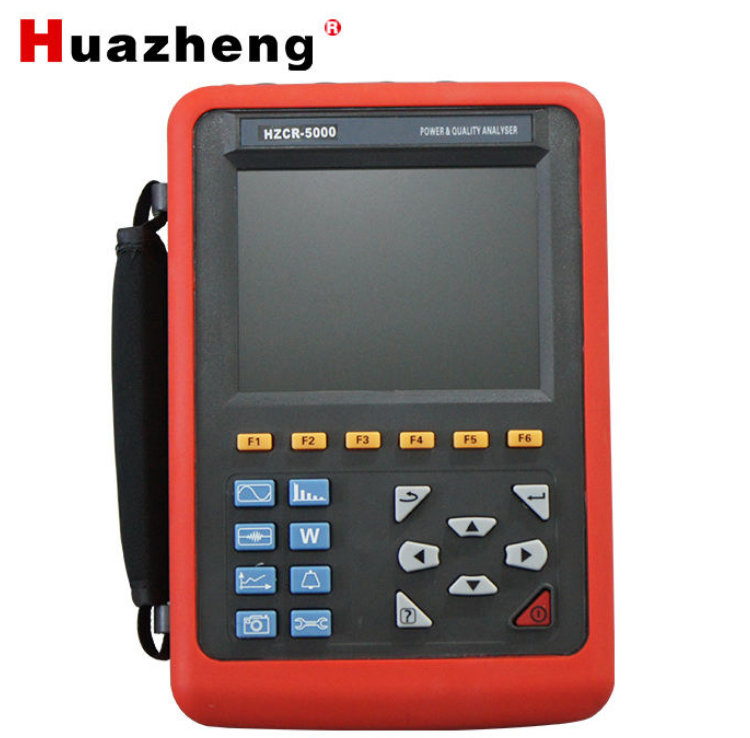

HuaZheng HZCR-5000 Penganalisis Kualitas Daya 3 Fasa

HZCR-5000 Power Quality Analyzer adalah instrumen uji komprehensif yang dikembangkan dengan cermat oleh perusahaan kami dan dirancang khusus untuk pengujian lapangan tiga fase, multi-fungsi dan cerdas, operasi manusia-mesin yang ringkas. Mudah digunakan, tampilan layar LCD besar, resolusi tinggi, antarmuka dalam bahasa Mandarin dan Inggris, struktur cangkang tahan guncangan, dan sebagainya. Dapat secara bersamaan mengukur arus 4-saluran (arus tiga fase ABC dan kawat netral), tegangan 4-saluran (tegangan tiga fase ABC dan tegangan saluran netral ke tanah), nilai puncak tegangan arus, nilai maksimum/minimum selama periode waktu tertentu, faktor ketidakseimbangan tiga fase, kedipan tegangan singkat, faktor K transformator, daya aktif, daya reaktif, daya semu, faktor daya dan faktor daya perpindahan, daya aktif, daya reaktif, daya semu, distorsi harmonik total dan harmonik, dll; Menampilkan bentuk gelombang waktu nyata, bagan batang rasio harmonik arus tegangan; Secara dinamis menangkap perubahan sesaat tegangan arus, memantau arus awal, memantau parameter daya dan menghasilkan daftar alarm, menghasilkan bagan tren untuk data uji catatan jangka panjang.

Dalam aplikasi daya saat ini, semakin banyak peralatan daya besar, kerusakan jaringan listrik menjadi semakin kompleks, dengan perkembangan industri, hal itu mengajukan permintaan tinggi yang semakin meningkat terhadap kualitas energi listrik. Kami menyediakan penganalisis kualitas daya ini untuk itu, yang dapat Anda atasi masalah sistem daya yang kompleks lebih cepat dan akurat, serta pemantauan dan pemeliharaan parameter kualitas daya yang lebih komprehensif dan sistematis.

Penganalisis kualitas daya HZCR-5000 mengadopsi arsitektur prosesor ganda DSP + ARM, DSP digunakan untuk pengumpulan data dan pemrosesan algoritma, ARM digunakan untuk protokol komunikasi dan pemrosesan antarmuka manusia-mesin; Akuisisi sinyal analog dilakukan oleh 2 buah AD7655 dari perusahaan ADI. Resolusi untuk AD7655 adalah 16 bit dan merupakan pengambilan sampel sinkron 4 saluran. Laju pengambilan sampel tertinggi dapat mencapai 1 MSPS, untuk memastikan keakuratan saluran dan integritas informasi, dan tidak akan melewatkan perubahan transien apa pun dalam jaringan, dapat lebih akurat untuk mendeteksi kenaikan dan penurunan bentuk gelombang transien secara drastis, dan gangguan sesaat bentuk gelombang; Frekuensi kerja DSP lebih dari 200 MHZ, untuk dapat memantau jaringan listrik tepat waktu dan secara dinamis menyesuaikan frekuensi pengambilan sampel untuk mewujudkan sinkronisasi frekuensi daya dan frekuensi pengambilan sampel; Menggunakan tampilan layar warna LCD 5,6 inci, resolusi 640 titik x 480 titik, dengan perbedaan warna tampilan yang berbeda antara parameter fase, bentuk gelombang, diagram vektor, rasio harmonik, pengguna dapat lebih efisien dan lebih intuitif memahami keadaan parameter jaringan listrik. Memori flash internal dapat menyimpan 60 grup tangkapan layar pada saat yang sama, 150 grup gambar bentuk gelombang tegangan/arus transien, dan 12800 grup daftar alarm. Model deteksi arus awal dapat terus menerus menangkap bentuk gelombang arus awal selama 100 detik. Kartu memori 2G internal untuk menyimpan catatan kurva tren, merekam secara bersamaan 20 parameter (dapat memilih sesuai kebutuhan) mengumpulkan data sekali setiap lima detik, catatan kurva tren dapat disimpan selama 300 hari.

Power Quality Analyzer juga bernama: Intelligent Three Phase Power Quality Analyzer, Multifunctional Power Quality Analyzer, yang bersamaan dengan fungsi penganalisis harmonik, meter volt-ampere fase, penguji parameter listrik. Ini berlaku untuk industri listrik, petrokimia, metalurgi, kereta api, perusahaan pertambangan, lembaga penelitian ilmiah, departemen metrologi.Sangat cocok untuk analisis dan diagnosis komprehensif pada semua tegangan, arus, daya, daya, harmonik, parameter listrik fase.
