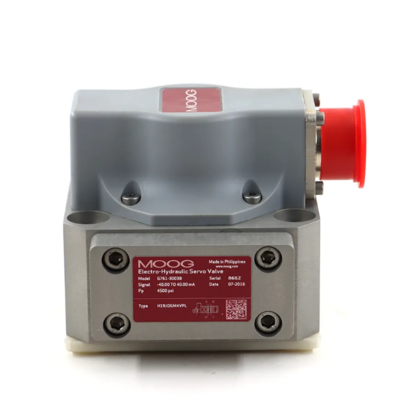

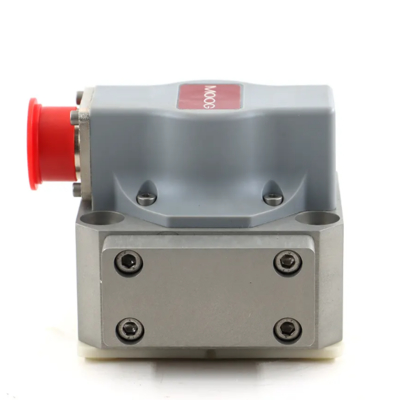

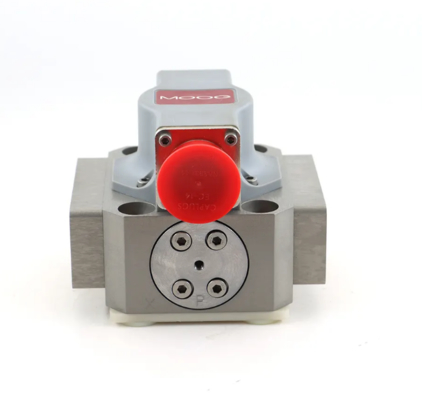

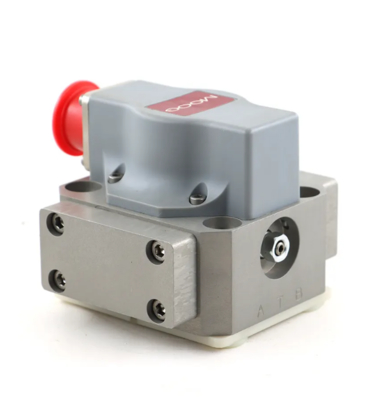

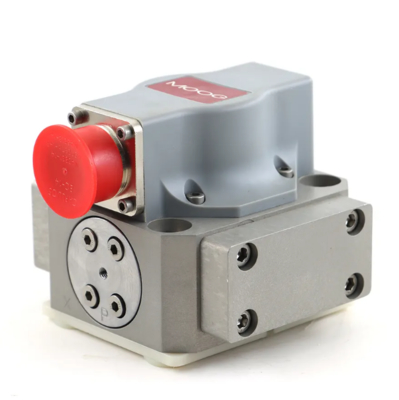

Servo Valve Hidraulik MO-OG Seri G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B Solenoid Valve Hidraulik

Katup servo kontrol aliran Seri G761/761 adalah katup throttle untuk aplikasi 3 dan sebaiknya 4 arah. Ini adalah desain 2 tahap berkinerja tinggi yang mencakup rentang aliran terukur dari 4 hingga 63 l/mnt (l hingga 16,5 gpm) pada penurunan tekanan katup 35 bar (500 psi) per landasan spool.
Tahap keluaran adalah spool geser empat arah, pusat tertutup. Tahap pilot adalah nosel ganda simetris dan flapper, digerakkan oleh motor torsi kering celah udara ganda. Umpan balik mekanis dari posisi spool disediakan oleh pegas kantilever. Desain katup sederhana dan kokoh untuk pengoperasian yang andal dan tahan lama.
Desainnya sederhana dan kokoh untuk pengoperasian yang andal dan tahan lama. Tahap keluaran adalah spool geser 4 arah, pusat tertutup.
Spool geser. Tahap pilot terdiri dari motor torsi kering nosel ganda simetris. Spool tahap ke-2
Posisi dikontrol oleh kawat umpan balik berujung karbida. Bola karbida di ujung kawat umpan balik adalah
persyaratan desain wajib yang memastikan akurasi tinggi, pengoperasian yang andal, dan masa pakai yang lama. Semua katup servo kami dikenal karena akurasi tinggi dan pengoperasian yang andal bahkan dalam aplikasi industri yang paling keras.
Katup ini cocok untuk sistem kontrol posisi, kecepatan, tekanan, atau gaya elektrohidraulik dengan persyaratan respons dinamis tinggi.
Desain katup
Pola pemasangan
Tekanan pengoperasian maksimum ke port P, T, A, B
Tahap pilot
Aliran terukur pada Ap, 35 bar/landasan spool
(500 psi/landasan spool)
Waktu respons langkah untuk langkah 0 hingga 100%
2 tahap, dengan spool dan bushing serta motor torsi kering
15010372-004-04-0-92
315 bar (4.500 psi)
Nosel Flapper
4 l/mnt
(1 gpm)
5 ms
10 l/mnt
(2,5 gpm)
19 l/mnt
(5 gpm)
38 l/mnt
(10 gpm)
7 ms
63 l/mnt
(16,5 gpm)
