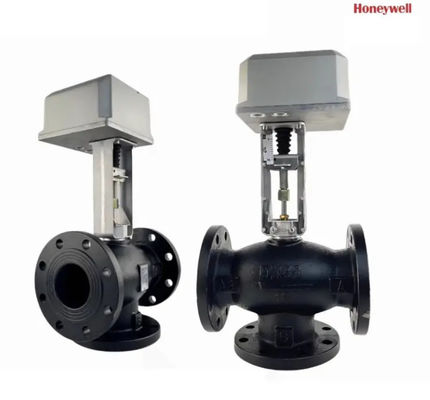

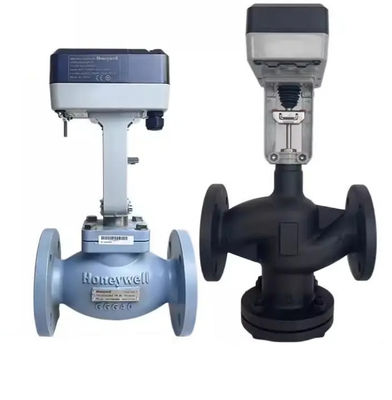

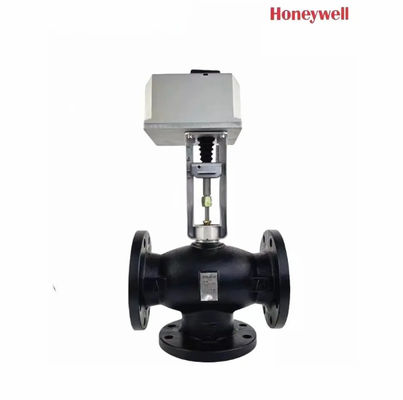

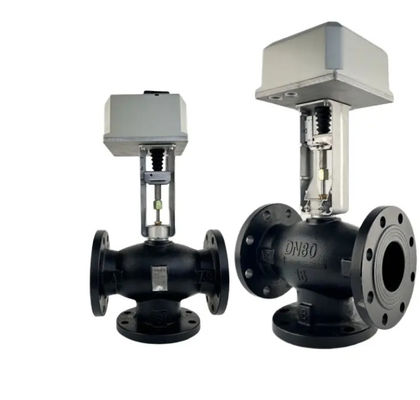

Honeywell ML7421 Proporsional Integral Control Electric Two-Way Temperature Valve Dynamic Balancing Tembaga Material kontak

FITUR • Pemasangan cepat dan mudah. • Tidak memerlukan sambungan terpisah. • Langkah 3/4 inci (20 mm) pada ML7421A; langkah 1-1/2 inci (38 mm) pada ML7421B. • Tidak memerlukan penyesuaian. • Penentuan posisi katup yang akurat. • Sinyal masukan 0(2) hingga 10 Vdc/0(4) hingga 20 mA yang dapat dipilih. • Umpan balik posisi. • Sakelar akhir pembatas gaya. • Operator manual. • Aksi langsung atau terbalik. • Motor sinkron. • Desain tahan korosi. • Bebas perawatan. • Lubang konektor saluran

Umum Pada ML7421, penggerak motor sinkron diubah menjadi gerakan linier batang aktuator dengan menggunakan transmisi roda gigi cacing. Klip penahan tombol menghubungkan batang aktuator ke batang katup. Sensor gaya internal, menggunakan sakelar mikro yang terpasang, mematikan aktuator ketika gaya batang yang ditentukan tercapai. Pengoperasian Manual ML7421 dilengkapi dengan kenop operator manual (lihat Gambar 7) untuk membuka atau menutup katup jika terjadi kegagalan daya. Matikan atau putuskan catu daya sebelum mengoperasikan ML7421 secara manual. Untuk mengoperasikan, tekan kenop operator manual ke bawah dan putar kenop berlawanan arah jarum jam untuk memindahkan batang ke bawah atau searah jarum jam untuk memindahkan batang ke atas. Jika aktuator dikembalikan ke kontrol otomatis, kenop operator manual akan terbuka secara otomatis. CATATAN: Jika kenop operator manual tidak ditekan saat diputar, ia hanya berputar sejauh pendek sebelum secara otomatis terlepas tanpa pemulihan daya. PENTING: Pengoperasian manual memungkinkan gaya penutupan yang sangat tinggi yang dapat macet pada spindel aktuator, melebihi peringkat sakelar gaya, dan menghentikan motor. Setelah operasi penutupan katup manual, lepaskan spindel satu putaran dengan memutar kenop operator manual sehingga operator manual secara otomatis terlepas saat daya dipulihkan. Masukan Sinyal (+) Rentang sinyal masukan analog (+) diatur di pabrik ke 0 hingga 10 Vdc. Mengubah posisi steker pemilih W2 mengatur rentang ke 2 hingga 10 Vdc. Mengubah posisi W4 ke mA (lihat Gambar 8.) rentangnya adalah 0(4) hingga 20 mA. Steker pemilih W1, W2, W3, dan W4 diposisikan di sisi belakang lembaran pelindung PCB. Lihat Gambar 8 untuk lokasi steker pemilih. Gambar 7. Kenop operator manual ML7421A,B. Kegagalan Masukan Sinyal Menggunakan steker pemilih W1, aktuator dapat diatur untuk berjalan ke salah satu dari tiga posisi jika terjadi kegagalan sinyal: 1. 0% — Posisi aktuator sesuai dengan sinyal 0 atau 2 Vdc 2. 50% — Batang aktuator di posisi tengah 3. 100% — Posisi aktuator sesuai dengan sinyal 10 Vdc CATATAN: W1 diatur pabrik pada 50% . Jika W4 diatur ke posisi mA, aktuator selalu berjalan ke 0% . W1 (W4 ) W3 W4 V
