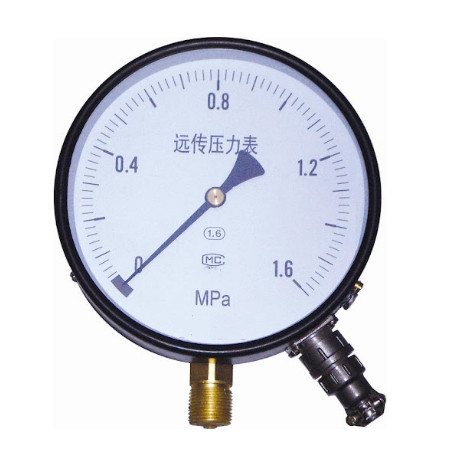

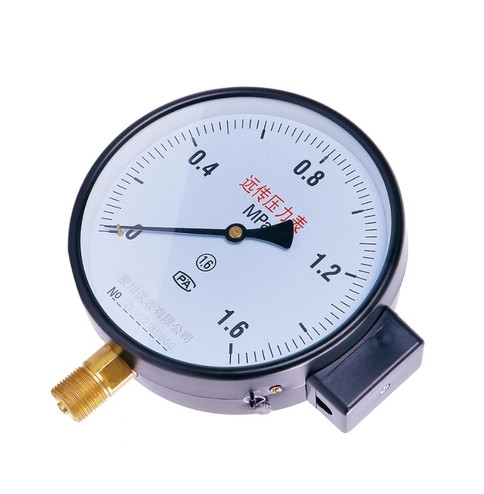

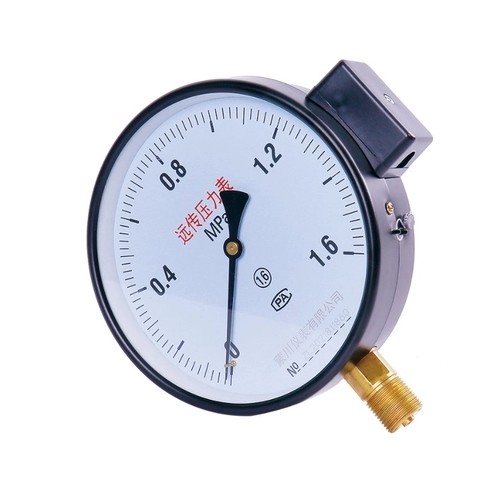

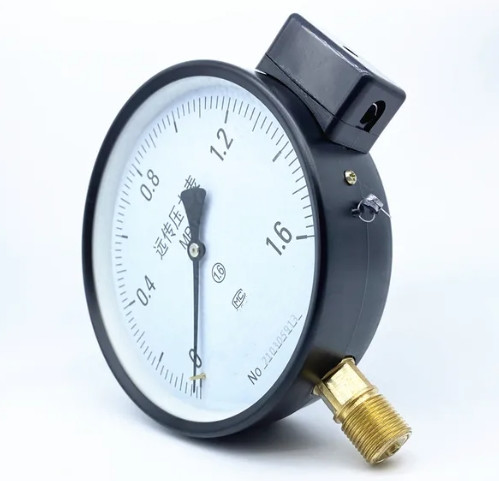

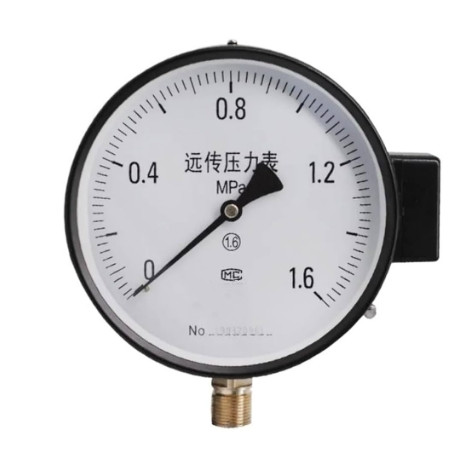

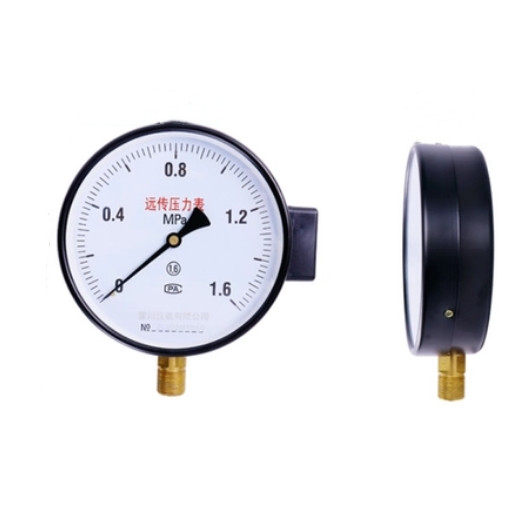

MC YTZ150 Tahanan Pengukur Tekanan Transmisi Jauh Sensor Jarak Jauh

Pengukur Tekanan Transmisi Jauh MC YTZ150 1.6 -40-60 ℃ M20*1.5 170*180*75 Pengukur tekanan sensor jarak jauh

Pendahuluan

Pengukur tekanan mengacu pada instrumen yang menggunakan komponen elastis sebagai komponen sensitif untuk mengukur dan menunjukkan tekanan yang lebih tinggi dari tekanan ambien. Ini sangat umum dalam aplikasi. Ini mencakup hampir semua proses industri dan bidang penelitian ilmiah. Dapat dilihat di mana-mana di bidang jaringan pipa pemanas, transmisi minyak dan gas, sistem pasokan air dan gas, pabrik dan toko perbaikan dan pemeliharaan kendaraan. Terutama dalam proses kontrol proses industri dan pengukuran teknis, karena elemen sensitif elastis dari pengukur tekanan mekanis memiliki karakteristik kekuatan mekanik yang tinggi dan produksi yang nyaman, pengukur tekanan mekanis semakin banyak digunakan.

Spesifikasi

Prinsip Kerja

Pengukur tekanan menggunakan deformasi elastis dari elemen sensitif (tabung Bourdon, bellows, bellows) di dalam arloji, dan kemudian deformasi tekanan ditransmisikan ke penunjuk oleh mekanisme konversi gerakan di dalam arloji, menyebabkan penunjuk berputar untuk menampilkan tekanan.

Struktur Utama

Lubang luapan: Jika terjadi keadaan darurat di mana tabung Bourdon pecah, tekanan internal akan dilepaskan ke luar melalui lubang luapan untuk mencegah panel kaca pecah. Catatan: Untuk mempertahankan kinerja normal lubang luapan, ruang minimal 10mm harus dibiarkan di belakang meja, dan lubang luapan tidak dapat dimodifikasi atau dicolok.
Penunjuk: Selain penunjuk standar, penunjuk lain juga opsional.
Panel kaca: Selain kaca standar, kaca bahan khusus lainnya, seperti kaca temper, dan kaca non-reflektif juga opsional.
Klasifikasi kinerja: tipe biasa (standar), tipe biasa untuk uap (M), tipe tahan panas (H), tipe tahan getaran (V), tipe tahan getaran untuk uap (MV) tipe tahan panas dan tahan getaran (HV).
Metode perawatan: perawatan bebas minyak/bebas air untuk menghilangkan air atau minyak yang tersisa di bagian yang basah selama pembuatan.
Penunjukan eksterior: Warna cangkang harus ditentukan selain warna standar.
Katup throttle: Untuk mengurangi tekanan berdenyut, katup throttle dipasang di saluran masuk tekanan.

Perhatian penggunaan

1. Meter harus vertikal: kunci pas 17mm harus digunakan untuk mengencangkan selama pemasangan, dan casing tidak boleh dipaksa dipuntir; tabrakan harus dihindari selama transportasi;
2. Suhu lingkungan sekitar harus -25~55℃;
3. Frekuensi getaran lingkungan kerja kurang dari 25HZ, dan amplitudonya tidak lebih dari 1mm;
4. Karena suhu lingkungan yang tinggi selama penggunaan, nilai indikasi instrumen tidak kembali ke nol atau nilai indikasi di luar toleransi, Anda dapat memotong sumbat karet penyegel di bagian atas casing untuk membuat rongga bagian dalam instrumen berkomunikasi dengan atmosfer;
5. Rentang penggunaan instrumen harus antara 1/3 dan 2/3 dari batas atas;
6. Perangkat isolasi harus ditambahkan saat mengukur media korosif, media yang dapat mengkristal, dan media dengan viskositas tinggi;
7. Meter harus diperiksa secara berkala (setidaknya sekali setiap tiga bulan), dan jika ada kerusakan yang ditemukan, harus diperbaiki tepat waktu;
8. Jika instrumen ditemukan tidak valid atau rusak karena kualitas manufaktur yang buruk dalam kondisi penyimpanan dan penggunaan normal dalam waktu setengah tahun sejak tanggal meninggalkan pabrik, perusahaan akan bertanggung jawab untuk perbaikan atau penggantian;
9. Diperlukan instrumen untuk mengukur media korosif, dan kondisi yang diperlukan harus ditunjukkan saat memesan.

Pengukur tekanan dalam standar nasional "Pengukur Tekanan Umum" GB/T1226-2001 No. 4.1.2 pengukur diklasifikasikan menurut sambungan berulir dan metode pemasangan: pengukur tekanan pemasangan langsung, pengukur tekanan pemasangan tertanam (pemasangan panel), permukaan tekanan pemasangan cembung (pemasangan dinding).
10. Posisi pemasangan pengukur tekanan harus memenuhi persyaratan keadaan pemasangan, dial tidak boleh ditempatkan secara horizontal, dan tinggi posisi pemasangan harus nyaman bagi staf untuk mengamati.
11. Jarak antara lokasi pemasangan pengukur tekanan dan titik pengukuran tekanan harus sesingkat mungkin untuk memastikan segel yang baik dan tidak ada kebocoran.
12. Harus ada penyangga di ujung depan pengukur tekanan yang dipasang; untuk memfasilitasi inspeksi, katup penutup harus dipasang di bawah instrumen; ketika media kotor atau ada tekanan pulsa, filter, penyangga, dan gas stabil dapat digunakan
