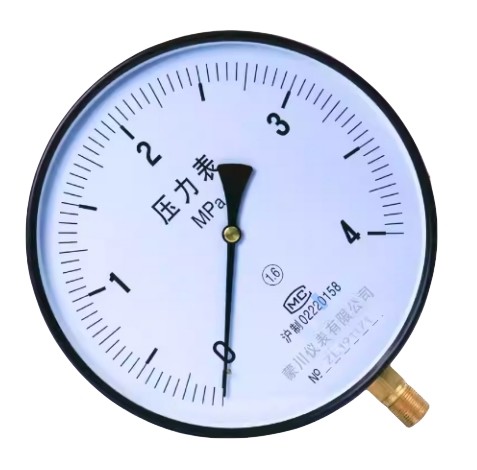

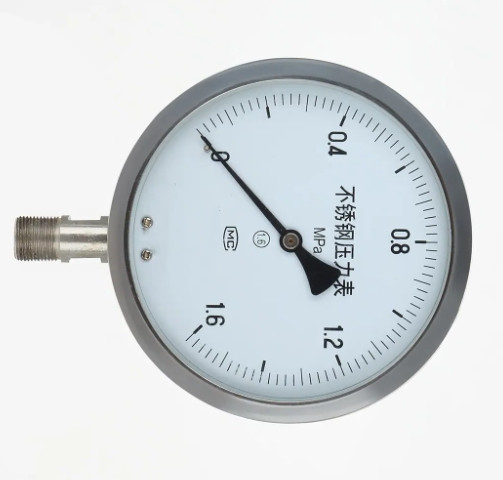

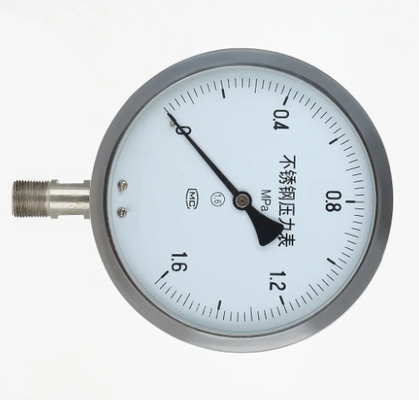

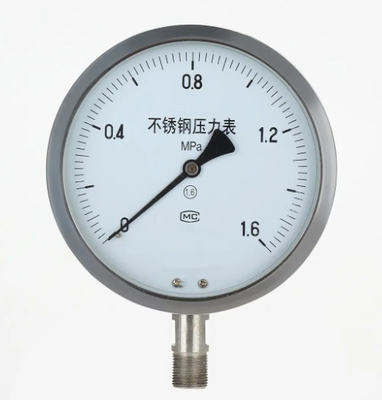

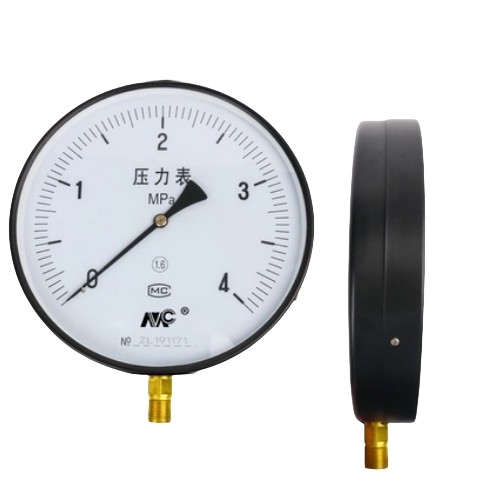

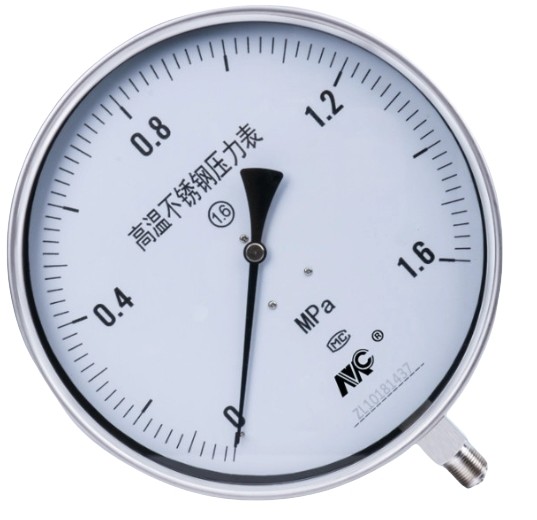

MC Y250BF 0-60mpa Pengukur Tekanan Diferensial Untuk Minyak Air Udara

Dibuat di Cina MC 1.6 -40-180°C pengukur tekanan negatif Y250BF menggunakan dalam air gas minyak

Pengantar

Pressure gauge (nama bahasa Inggris: pressure the gauge) mengacu pada elemen elastis sebagai elemen sensitif, ukuran dan instruksi di atas tekanan meter lingkungan, aplikasi yang luas,Hal ini hampir di seluruh proses industri dan bidang penelitianDi jaringan pipa panas, transmisi minyak dan gas, pasokan air, sistem pasokan gas, toko perawatan kendaraan, dll dapat dilihat di mana-mana.Terutama dalam proses kontrol proses industri dan pengukuran teknologi, karena fleksibilitas sensor manometer mekanik memiliki kekuatan mekanik yang tinggi dan produksi yang nyaman menunggu untuk karakteristik, membuat manometer mekanik banyak digunakan.

Pengertian

Prinsip kerja

Pengukur tekanan oleh elemen sensitif dalam tabel (tabung bourdon, balon, balon) deformasi elastis,lagi oleh mekanisme transformasi gerakan dalam tabel akan menekan deformasi ke pointer, putaran penunjuk untuk menampilkan tekanan.

Struktur utama

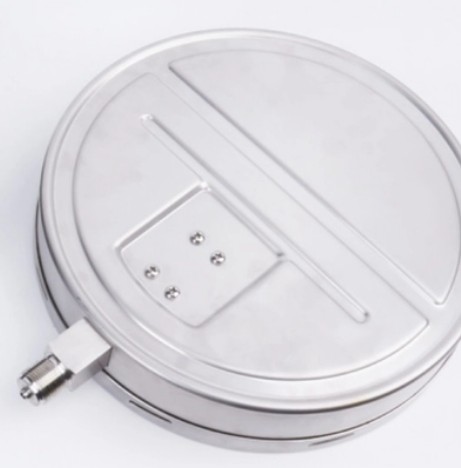

Lubang kebocoran: jika menghasilkan bourdon tabung semburan darurat, tekanan internal untuk melepaskan melalui lubang kebocoran ke dunia luar, untuk mencegah panel kaca pecah.untuk mempertahankan kinerja normal lubang overflow, perlu berada di belakang meja untuk menyisihkan ruang setidaknya 10 mm, mereka tidak dapat mengubah atau melelehkan weir.Pointer: selain pointer standar, pointer lain adalah opsional.Panel kaca:selain kaca standar, kaca khusus lainnya, seperti kaca tempered, kaca reflektif adalah opsional.Klasifikasi kinerja: biasa (standar), uap dengan biasa (M), jenis tahan panas (H),ketahanan terhadap mode getaran (V) uap dengan mode getaran (MV) tahan panas terhadap mode getaran (HV) Penanganan: minyak/CAI yang dilarang dalam pengolahan air manufaktur untuk menghilangkan residu dalam cairan air atau minyak.A ditentukan: warna luar cangkang, selain warna standar, harus ditentukan.Katup gas (opsional) Untuk mengurangi tekanan fluktuasi, katup gas dipasang pada tekanan masuk.

Gunakan perhatian

1, instrumen harus dipasang secara vertikal: 17 mm harus digunakan ketika kunci untuk mengencangkan, seharusnya tidak kuat torsional kasus; Harus menghindari menyentuh ketika transportasiHit:

2, instrumen menggunakan sesuai pada suhu sekitar 25-55 °C;

3, penggunaan lingkungan kerja frekuensi getaran < 25 hz, amplitudo tidak lebih dari 1 mm;12000一.

4, penggunaan suhu lingkungan Cina terlalu tinggi, menunjukkan nilai instrumen tidak kembali ke nol atau muncul, menunjukkan kesalahan dapat memotong terbuka kasus atas penyegelan steker karet,membuat lumen instrumen dan atmosfer saling terkait

5, instrumen menggunakan rentang, harus antara batas atas 1/3 ~ 213;

6, dalam pengukuran media korosif, mungkin media kristalisasi, media viskositas yang lebih besar harus menambahkan perangkat isolasi;Pengukur tekanan (gambar 5)

7, instrumen harus diperiksa secara teratur (setidaknya sekali setiap tiga bulan), jika menemukan kesalahan harus segera diperbaiki;

8, instrumen dari tanggal pengiriman, jika setengah tahun di bawah kondisi penyimpanan normal penggunaan ditemukan kerusakan atau kerusakan karena kualitas yang buruk, oleh perusahaan yang bertanggung jawab untuk perbaikan atau pertukaran;

9, perlu alat pengukur media korosif, harus menunjukkan persyaratan saat memesan.

Pengukur tekanan di hampir semua proses industri dan penelitian ilmiah. di jaringan pipa panas, transmisi minyak dan gas, pasokan air, sistem pasokan gas, bengkel kendaraan,dll dapat dilihat di mana-manaTerutama dalam proses kontrol proses industri dan pengukuran teknologi,karena fleksibilitas sensor tekanan mekanika gauge memiliki kekuatan mekanik yang tinggi dan produksi nyaman menunggu karakteristik, membuat alat pengukur tekanan mekanik digunakan secara luas.

Prinsip seleksi

1, pemilihan jenis

Pilihan jenis instrumen harus memenuhi persyaratan proses. Apakah Anda membutuhkan seperti transmisi jarak jauh, rekaman otomatis, atau polisi;Sifat media yang diukur (seperti suhu ukuran medium yang diukur), viskositas, korosi, tingkat bernoda, apakah mudah terbakar dan eksplosif, dll) ditempatkan persyaratan khusus untuk instrumen, kondisi lingkungan di tempat (seperti kelembaban, suhu,Intensitas medan magnet, getaran, dll) untuk jenis instrumen persyaratan, dll.Oleh karena itu jenis instrumen yang dipilih dengan benar sesuai dengan persyaratan teknis adalah untuk menjamin kerja normal dari instrumen dan premis penting dari keselamatan dalam produksi.Seperti pengukur tekanan normal tabung pegas dengan paduan tembaga menggunakan baja pegas (tekanan tinggi), dan pengukur tekanan hidrogen bahan tabung pegas menggunakan baja karbon atau stainless steel,tidak diizinkan menggunakan paduan tembagaKarena amonia dan tembaga untuk menghasilkan reaksi kimia, akan meledak, sehingga pengukur tekanan umum tidak dapat digunakan untuk pengukuran tekanan amonia.Oksigen tekanan gauge dengan tekanan gauge normal dalam aspek struktur dan bahan dapat persis sama, hanya oksigen dengan oil pressure gauge harus dilarang karena minyak ke dalam sistem oksigen mudah menyebabkan ledakan.tidak seperti alat ukur tekanan biasa menggunakan minyak sebagai media kerjaJika harus menggunakan alat pengukur tekanan minyak yang ada untuk mengukur tekanan oksigenharus dibersihkan dengan karbon tetrachloride berulang kali sebelum digunakan, periksa dengan hati-hati sampai tidak ada minyak.

2, penentuan rentang pengukuran

Untuk menjaga komponen elastis dapat bekerja secara andal dalam lingkup keamanan deformasi elastis, ketika memilih kisaran,harus sesuai dengan ukuran tekanan yang diukur dan perubahan tekanan dari kecepatan, cukup ruang lingkup, oleh karena itu batas atas tekanan gauge harus lebih tinggi dari proses dalam produksi kemungkinan nilai tekanan maksimum.Menurut "peraturan teknis desain kontrol kimia", stabilitas pengukuran, tekanan kerja maksimum tidak boleh melebihi 2/3 dari nilai batas atas pengukuran;Tekanan kerja maksimum tidak boleh melebihi nilai batas atas 1/2Dalam pengukuran tekanan tinggi, tekanan kerja maksimum tidak boleh melebihi 3/5 dari nilai batas atas pengukuran, biasanya tekanan yang paling banyak diukur,nilai kecil harus tidak kurang dari 1/3 dari nilai batas atas dari pengukuran instrumen, untuk memastikan bahwa instrumen dari hubungan linier antara output dan kuantitas inputMenurut parameter yang diukur dari maksimum dan instrumen minimal dihitung pada, setelah lantai,Kami ketika memilih instrumen pada skala batas, harus dipilih dalam peraturan negara, seri standar.Jangkauan pengukuran alat ukur tekanan dari seri standar adalah: Cina - 0.1-0.06, 0.15:,1.60 dan 1, 2.5, 4, 6, 10 x10 "MPa (di mana n adalah bilangan bulat alami dapat positif dan negatif)

3, tingkat akurasi

Menurut proses untuk memungkinkan kesalahan absolut maksimum dan instrumen yang dipilih paling cheng, menghitung instrumen memungkinkan maksimum dikutip secara keliru, adalah miskin, dalam peraturan negara,tingkat akurasi dari menentukan akurasi instrumenSecara umum, memilih instrumen presisi, hasil pengukuran lebih akurat dan dapat diandalkan.karena presisi instrumen secara umum, semakin mahal, operasi dan pemeliharaan, semakin banyak masalah.
