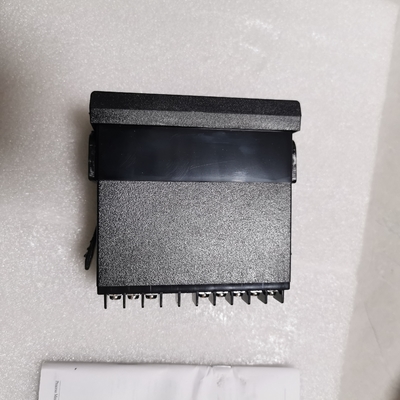

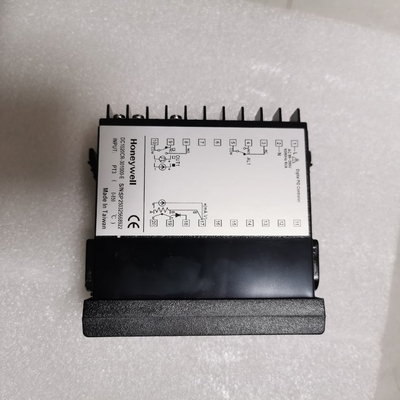

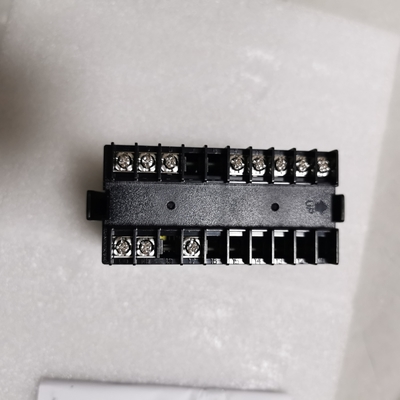

Pengontrol suhu Honeywell asli DC1040CR-70100B-E,Instrumenasi Honeywell DC1040CR,CT,CL,PR,PT,PL-701000,70100B-E

DC1020 74.5 mm - 2.97 in 13.5 mm 0.53 in 6 mm 0.24 in 86 mm 3.39 in 96 mm - 3.78 in 48 mm - 1.89 in 60 mm - 2.36 in 91mm 3.58 in 45.5mm 1.79 in 116 mm 4.57 in DC1030 74.5 mm - 2.97 in 13.5 mm 0.53 in 6 mm 0.24 in 66 mm - 2.60 in 72 mm - 2.83 in 72 mm - 2.83 in 91 mm - 3.58 in 69.55 mm 2.74 in 91 mm - 3.58 in 69.55 mm 2.74 in DIMENSI EKSTERNAL, POTONGAN PANEL DC1040 96 mm - 3.78 in 6 mm 0.24 in 74.5 mm - 2.97 in 13.5 mm 0.53 in 116 mm - 4.57 in 96 mm - 3.78 in ANTARMUKA MANUSIA / MANUSIA 116 mm - 4.57 in Tampilan Lebih Tinggi: 4 digit khusus untuk menampilkan PV. Dalam mode konfigurasi, tampilan ini menunjukkan nilai parameter atau parameter yang dipilih. Tampilan Lebih Rendah: 4 digit khusus untuk menampilkan SP; Dalam mode konfigurasi, menunjukkan nama parameter. Bargraf: Bargraf 10 LED hijau menunjukkan nilai keluaran dalam persentase. LED: OUT1: Status keluaran 1. OUT2: Status keluaran 2. AT: Ketika LED menyala, penyetelan otomatis parameter sedang berlangsung. AL1: AL2: AL3: MAN: PRO: Status alarm 1. Status alarm 2. Status alarm 3. NYALA jika kita dalam mode Otomatis. MATI jika mode manual. Berkedip saat program sedang berjalan. Terus-menerus NYALA saat program ditangguhkan. MATI saat tidak ada program yang berjalan. 90 mm 3.54 in 90 mm 3.54 in SET memungkinkan untuk beralih dari satu parameter ke parameter lainnya. Menekannya selama 5 detik memberikan akses ke level konfigurasi 1 (parameter PID + mengunci instrumen). Menekan secara bersamaan selama 5 detik pada panah kiri dan SET memberikan akses ke level konfigurasi 2 (tipe input, alarm, batas SP, kalibrasi lapangan, parameter komunikasi, …). A/M memungkinkan untuk beralih dari Otomatis ke Manual. Menekan tombol ini mengurangi parameter atau digit yang sedang dimodifikasi. Saat memodifikasi parameter, menekan tombol ini memungkinkan untuk mengubah digit yang akan dimodifikasi. Menekan tombol ini meningkatkan parameter atau digit yang sedang dimodifikasi. 6 51-52-03-33 08/03 51-52-03-33 08/03 7 PANDUAN PEMILIHAN MODEL • Pilih Nomor Kunci yang diinginkan. • Buat Satu pilihan masing-masing dari Tabel I hingga III. Pengukuran dan Kontrol Industri Honeywell Inc. Jepang: Operasi Industri Tokyo, 4-28-1 Nishi-Rokugo Othu-ku, Tokyo 144, Jepang, Asia: Honeywell Asia Pacific Inc., Ruang 3213-3225, Sun Hung Kai Centre, No. 30 Harbour Road, Wanchai, Hong Kong
