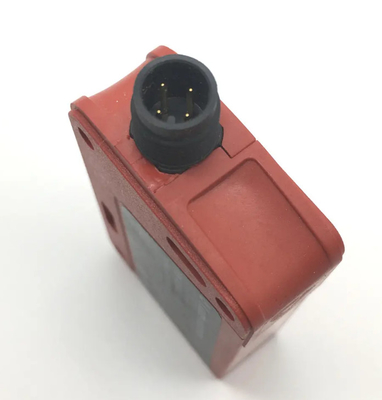

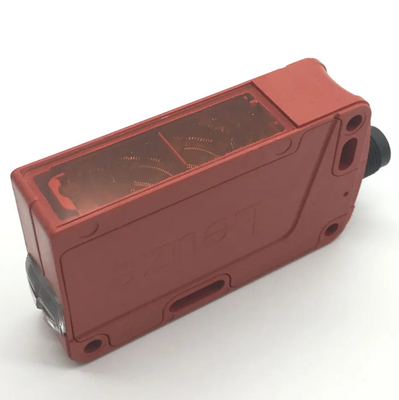

Kualitas tinggi LEUZE LED 4 pin PRK 46B / 7D-S12 Sensor fotolistrik retroflektif terpolarisasi

Spesifikasi Data optik Batas jangkauan tipe operasi (TK(S) 100x100) 1) 1) Batas jangkauan tipe operasi: maksimum jangkauan yang dapat dicapai tanpa cadangan kinerja 0,05...18m Jangkauan operasi 2) 2) Jangkauan operasi:rentang yang direkomendasikan dengan cadangan kinerja lihat tabel Sumber cahaya 3) 3) Rata-rata harapan hidup 100,000 h pada suhu sekitar 25°C LED (cahaya dimodulasi) Panjang gelombang 620nm (cahaya merah terlihat, terpolarisasi) Waktu Transistor frekuensi switching: 500Hz, relay: 20Hz Waktu tanggap transistor: 1ms,Relay: 25ms Penundaan sebelum start-up ¥300ms Data listrik Dengan output transistor switching Tegangan operasi UB 4) 4) Untuk aplikasi UL: untuk digunakan dalam sirkuit kelas 2 hanya 10...30VDC (termasukresidual ripple) residual ripple 15% dari UB Open-circuit current 20mA Output switching.../66.... 2 output push-pull switch 5) pin2: PNP dark switch, NPN light switch pin4: PNP light switch,NPN dark switching 5) Output push-pull switching tidak boleh dihubungkan secara paralel.../44.... 2 output switch PNP, pin2: PNP dark switch, pin4: PNP light switch.../4.... PNP switching output, pin4: light switching Tegangan sinyal tinggi/rendah100mA Dengan output switching relay Tegangan operasi UB 24VDC ± 10% Open-circuit current 30mA Output switching.../7D... relay, membuat kontak antara pin2 dan pin4, switch gelap 6) 6) Pemadam percikan yang tepat harus disediakan dengan beban induktif atau kapasitif Tegangan switch / arus switch 30VAC / DC / max.200mA Daya beralih 6VA, cos ?? = 1 Jangkauan operasi disesuaikan, 270° (PRK 46B/66.01-S12 saja) Indikator Hijau LED siap Kuning LED jalur cahaya bebas Kuning LED, berkedip jalur cahaya bebas,tidak ada cadangan kinerja Data mekanik Plastik perlengkapan (PC-ABS) Plastik penutup optik (PMMA) Berat dengan konektor: 50g dengan kabel 2m: 90g dengan kabel dan konektor: 65g Konektor jenis sambungan M12 atau kabel (4x0,21mm2 cross section), panjang kabel: 2m, atau kabel dengan konektor M12, panjang kabel:200 mm Data lingkungan Suhu lingkungan. (operasi/simpanan) -40°C...+60°C/-40°C...+70°C Sirkuit pelindung 7) 7) 2=perlindungan pembalikan polaritas, 3=perlindungan sirkuit pendek untuk semua output transistor 2,3 Kelas keamanan VDE 8) 8) Tegangan nominal 50V II, semua terisolasi Kelas perlindungan IP67, IP69K LED kelas 1 (sesuai dengan EN60825-1) Standar diterapkan IEC60947-5-2 Sertifikasi UL508 4) Opsi Transistor PNP output autoControl peringatan,prinsip menghitung
