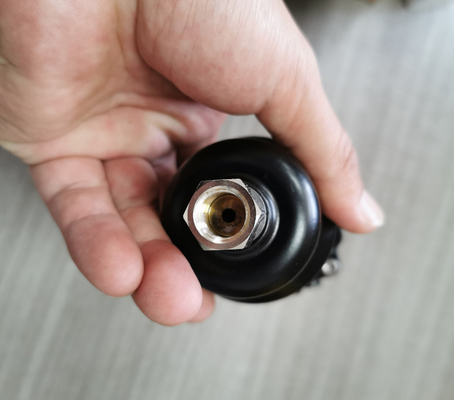

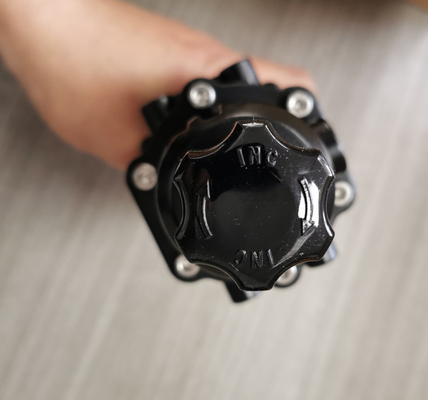

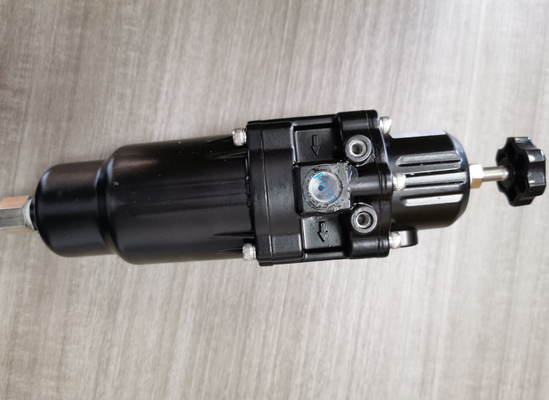

YTC YT-200 YT-220 Kualitas tinggi SERIES regulator filter udara YT-220BN210 YT-220BN211 Filter tekanan pengurangan katup

Model Spesifikasi Produk YT-200 YT-220 YT-205 YT-225 Tekanan Masuk Maksimal 1,7 MPa (17 bar) Tekanan Keluar Maksimal 0,42 MPa (Tipe A);84 MPa (Tipe B) Air Connection PT(NPT) 1/4 PT(NPT) 1/2 Gauge Connection NPT 1/4 PT(NPT) 1/4 PT(NPT) 1/4 NPT 1/2 NPT 1/4 Standard Temp. :-20~70°C Suhu Lingkungan NPT 1/4 Suhu Pilihan Tinggi. : -20~120°C Low Option Temper: -40~70°C Min. Filter Ukuran 5 mikron Bahan Aluminium Diecasting Berat Baja tahan karat 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) Diuji pada suhu sekitar 20 ̊C, tekanan absolut 760mmHg, dan kelembaban 65%. Silakan hubungi Young Tech Co., Ltd untuk spesifikasi pengujian rinci. 5 YT-200 / 205 / 220 / 225 seri 2.6 2.7 2.8 Operasi Logika Tekanan udara yang diberikan ke port output sebagai adjust bolt diputar arah jarum jam yang akan mendorong diafragmaDiafragma yang ditekan ke bawah akan memisahkan cakram dari batang.Dalam kasus tekanan lebih tinggi dari tingkat yang ditetapkan, tekanan mendorong diafragma dan tekanan dilepaskan melalui lubang pada kasus pegas. Dimensi (YT-200 / 205) Dimensi (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 seri 3.1 Keamanan Saat memasang unit, silakan pastikan untuk membaca dan mengikuti instruksi keselamatan. ️ Silakan mengoperasikan unit dalam kisaran tekanan udara yang ditentukanJika melebihi, produk dapat rusak dan dapat mengakibatkan kerusakan akibat dan kecelakaan.3 YT-200 / 205 / 220 / 225 Instalasi YT-200 / 205 / 220 / 225 dapat dipasang dengan atau tanpa bracket tergantung pada kebutuhan lapangan. Silakan lihat dimensi YT-200 / 205 / 220 / 225 untuk membuat bracket yang tepat, jika diperlukan.Tolong putar baut penyesuaiannya ke arah jarum jam, sehingga cincin tidak didorong. 2) Pasang alat pengukur tekanan pada port output tekanan sekunder untuk memantau tingkat tekanan secara konstan.Pengukur tekanan menunjukkan tekanan utama yang keluar dari produk. 3) Blok out port dan port tekanan gauge dengan jenis katup bola atau jenis lain dari perlengkapan dan pasokan tekanan primer ke port input. 4) Ketika tekanan sekunder mencapai tingkat yang ditetapkan,Tolong ikat baut pengatur. 7 YT-200 / 205 / 220 / 225 seri 4. pemeliharaan 4.1 4.1.141.2 YT-200 / 205 / 220 / 225 memerlukan pemeliharaan teratur. Silakan lihat daftar bagian kit perbaikan di bawah ini. Disarankan untuk mengganti semua bagian pada saat yang sama untuk menjamin siklus hidup produk.Kit perbaikan : ️ Diafragma bawah: 1 setiap 1 masing-masing Menguras air kentaltekanan utama pasokan produk harus dimatikan sepenuhnya atau menyesuaikan tingkat tekanan 1kgf/cm2 atau di bawahnya.. ️ Buka tutup saluran pembuangan perlahan untuk mengalirkan air kental. ️ Setelah pembuangan, tutup tutup saluran pembuangan.1.3 Mengganti casing filter dan bagian-bagian.tekanan utama pasokan produk harus dimatikan sepenuhnya atau menyesuaikan tingkat tekanan 1kgf/cm2 atau di bawahnya.. ️ Lepaskan nut kunci pada baut pengatur, dan putar baut pengatur ke arah arah jarum jam untuk menurunkan tekanan pengaturan. ️ Buka colokan pembuangan pada kasus filter untuk mengalirkan air kental dan tutup.¢ Buka baut pada kasus filter dalam urutan diagonal. ️ Ganti filter, o-ring, dan batang. ️ Memutar baut pada kasus filter dalam urutan diagonal. ️ Buka 6 baut pada kasus pegas dalam urutan diagonal. ️ Ganti perakitan diafragma.¢ Screw baut pada kasus pegas dalam urutan diagonal. Pastikan tidak merusak diafragma saat memutar.. Setelah penggantian bagian, silakan atur kembali tekanan udara pada tingkat yang diinginkan.
