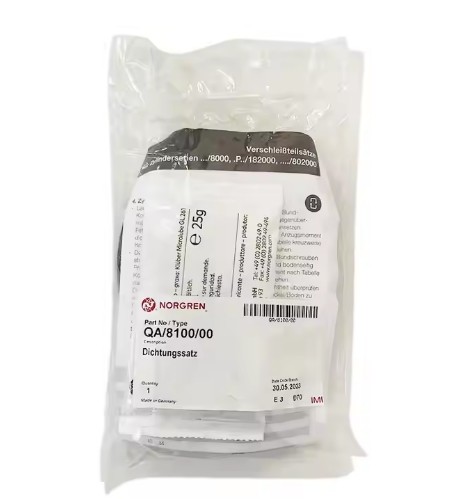

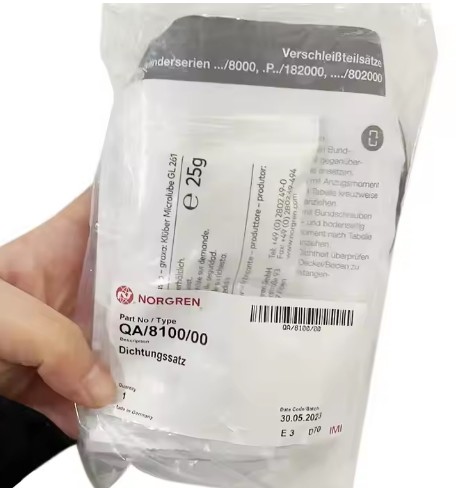

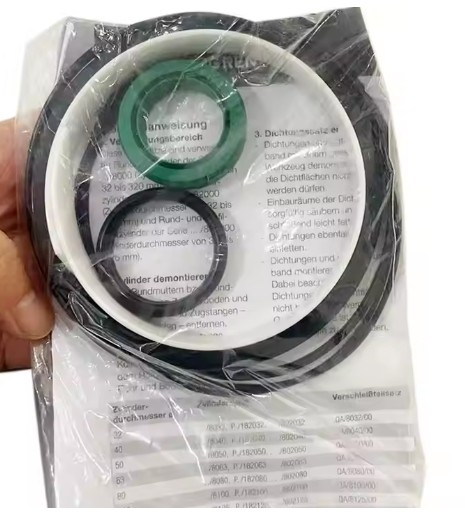

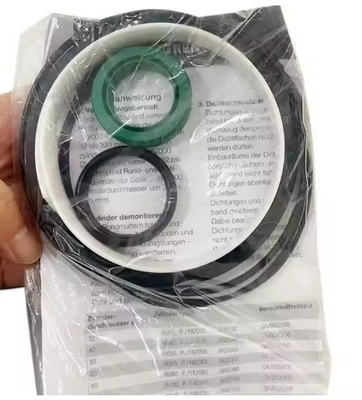

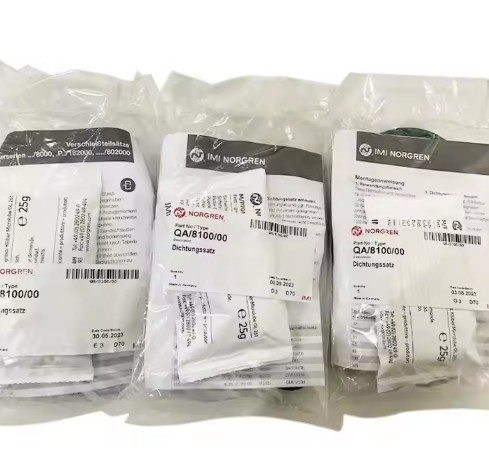

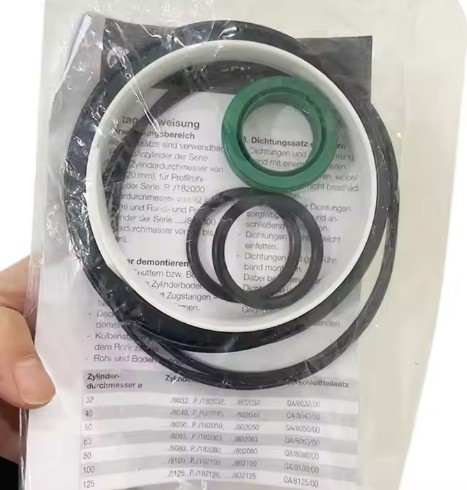

NORGREN Kit Perbaikan Kit Layanan QA/8100/00 untuk Industri Otomasi

IMI Norgren

digunakan kembali untuk tabung barel bulat seri.../8000 (dengan ukuran tabung dari 32 sampai 320 mm), untuk tabung barel profil seri.P./182000 (dengan ukuran tabung dari 32 sampai 125 mm) dan untuk tabung barel bulat dan profil seri..../802000 (dengan ukuran silinder dari 32 sampai 125 mm). 2.Membongkar silinder- Lepaskan semua kacang batang atau sekrup batang di kedua sisi silinder dan lepaskan serta jika berlaku .- Hapus penutup ujung depan.- Hapus pemasangan batang piston dari laras.- Pisahkan laras dan penutup ujung belakang.Pergantian bagian- Membongkar semua segel dan jika berlaku cincin keausan menggunakan alat yang tepat dan berhati-hati untuk tidak merusak permukaan penyegelan.- Bersihkan semua ruang pemasangan untuk segel dan sedikit mencelupkannya setelahnya.- Juga semua segel baru harus sedikit mencelupkan.- Pasang segel baru dan memakai cincin menjaga untuk tidak merusak segel dan permukaan penyegelan. Jika perlu, alat perakitan yang tepat harus digunakan. 4. perakitan silinder- Letakkan lapisan tipis lemak pada permukaan bagian dalam tong dan pada batang piston.- Isi ruang lemak di belakang segel batang piston di penutup ujung depan dan letakkan lapisan tipis lemak pada permukaan berjalan piston.- Pasang laras ke penutup ujung belakang dan putar laras profil ke orientasi yang diinginkan jika berlaku.- Masukkan perakitan batang piston ke laras dengan hati-hati untuk tidak merusak segel.- Slide tutup ujung depan dengan hati-hati pada batang piston agar tidak merusak segel batang piston.- Jika silinder memiliki batang pengikat, sekrup kacang batang pengikat pada benang pendek dari batang pengikat dan masukkan ke dalam penutup ujung.Mengekang kacang batang ikatan melintang ke torsi yang ditentukan.- Jika silinder memiliki sekrup batang ikatan mengencangkan mereka melintang pada kedua penutup ujung ke torsi yang ditentukan.- Periksa silinder untuk kebocoran (koneksi penutup ujung depan / penutup ujung belakang ke tong,Penutup batang piston) 5- Grease yang diperlukan: Gunakan hanya grease dari paket grease yang disertakan dalam kit cadangan ini.
