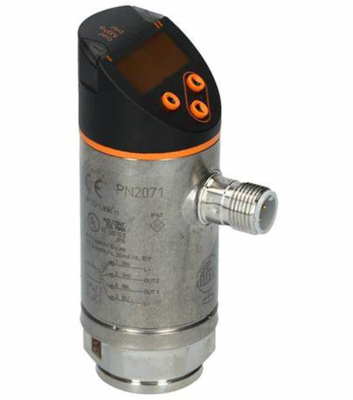

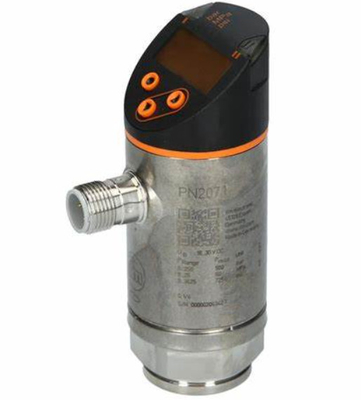

| Hubungan |
Koneksi |
karakteristik roduct |
Jumlah input dan output |
Jumlah output digital: 2; Jumlah output analog: 1 |
Jangkauan pengukuran |
| 0...250 bar |
0...3625 psi |
0...25 MPa |
|

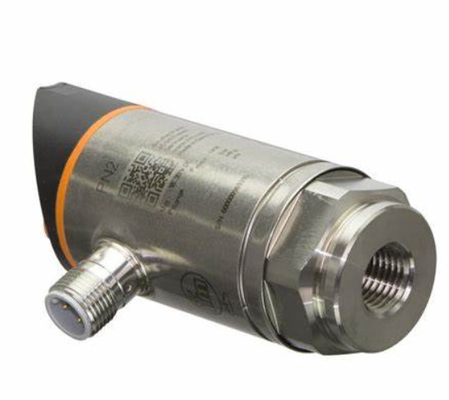

Sambungan proses |
sambungan bergaris G 1/4 Garis internal (DIN EN ISO 1179-2) |
Aplikasi |
Sistem |
kontak berlapis emas |
Elemen pengukuran |
sel film tipis logam |
Aplikasi |
untuk aplikasi industri |
Media |
Cairan dan gas |
Suhu rata-rata [°C] |
- 25...80 |
Min. tekanan meledak |
| 1200 bar |
17400 psi |
120 MPa |
|
Nomor tekanan |
|
Resistensi vakum [mbar] |
- 1.000 |
Jenis tekanan |
tekanan relatif |
Data listrik |
Tegangan operasi [V] |
18...30 DC; (ke SELV/PELV) |
Konsumsi arus [mA] |
< 35 |
Min. resistensi isolasi [MΩ] |
100; (500 V DC) |
Kelas perlindungan |
III |
Perlindungan polaritas terbalik |
Ya, benar. |
Waktu keterlambatan power-on |
0.3 |
Anjing pengawas terintegrasi |
Ya, benar. |
Input / output |
Jumlah input dan output |
Jumlah output digital: 2; Jumlah output analog: 1 |
Output |
Jumlah total output |
2 |
Sinyal output |
sinyal switching; sinyal analog; IO-Link; (dikonfigurasi) |
Desain listrik |
PNP/NPN |
Jumlah output digital |
2 |
Fungsi output |
biasanya terbuka / tertutup; (dikonfigurasi) |
Max. output switching tegangan turun DC [V] |
2 |
Nilai arus tetap dari output switch DC [mA] |
250 |
Frekuensi beralih DC [Hz] |
< 500 |
Jumlah output analog |
1 |
Kekuatan output arus analog [mA] |
4Aku tidak tahu.20; (berskala 1:5) |
Maks. beban [Ω] |
500 |
Tegangan output analog [V] |
0Aku tidak tahu.10; (berskala 1:5) |
Min. beban resistensi [Ω] |
2000 |
Perlindungan sirkuit pendek |
Ya, benar. |
Jenis perlindungan sirkuit pendek |
Ya (tidak mengunci) |
Perlindungan atas beban |
Ya, benar. |
Jangkauan pengukuran/pengaturan |
Jangkauan pengukuran |
| 0...250 bar |
0...3625 psi |
0...25 MPa |
|
Titik awal analog |
| 0...200 bar |
0...2900 psi |
0...20 MPa |
|
Titik akhir analog |
| 50...250 bar |
725...3625 psi |
5...25 MPa |
|
Pengaturan pabrik / CMPT = 2 |
Titik pengaturan SP |
| 1.5...250 bar |
25...3625 psi |
0.15...25 MPa |
|
Titik reset rP |
| 0.5... 249 bar |
10...3610 psi |
0.05Aku tidak tahu.24.9 MPa |
|
Min. perbedaan antara SP dan rP |
|
Dalam langkah-langkah |
|
Status_B Resolusi tinggi / CMPT = 3 |
Titik pengaturan SP |
| 1.6...250 bar |
23...3626 psi |
0.16...25 MPa |
|
Titik reset rP |
| 0.5... 249 bar |
8...3611 psi |
0.05Aku tidak tahu.24.9 MPa |
|
Min. perbedaan antara SP dan rP |
|
Dalam langkah-langkah |
|
Keakuratan / penyimpangan |
Keakuratan titik switch [% dari rentang] |
< ± 0,4; (Menurunkan 1:1) |
Kemungkinan berulang [% dari rentang] |
< ± 0,1; (dengan fluktuasi suhu < 10 K; Turun 1:1) |
Penyimpangan karakteristik [% dari rentang] |
< ± 0,25 (BFSL) / < ± 0,5 (LS);1; BFSL = Best Fit Straight Line; LS = pengaturan nilai batas) |
Penyimpangan histeresis [% dari rentang] |
< ± 0,1; (Menurunkan 1:1) |
Stabilitas jangka panjang [% dari rentang] |
< ± 0,05; (Menurunkan 1:1; per 6 bulan) |
Koefisien suhu titik nol [% dari rentang / 10 K] |
0,2; (-25...80 °C) |
Koefisien suhu rentang [% dari rentang / 10 K] |
0,2; (-25...80 °C) |
Catatan tentang akurasi / penyimpangan |
Keakuratan titik switch, kesalahan linearitas di bawah DNV GL: < ± 1%: < ± 1% |
Waktu reaksi |
Waktu respons [ms] |
< 1.5 |
Waktu keterlambatan dS, dr [s] yang dapat diprogram |
0Aku tidak tahu.50 |
Nilai proses damping dAP [s] |
0Aku tidak tahu.4 |
Damping untuk output analog dAA [s] |
0Aku tidak tahu.4 |
Waktu respons maksimum output analog [ms] |
3 |
Perangkat lunak / pemrograman |
Opsi pengaturan parameter |
Hysteresis / jendela; terbuka / tertutup secara normal; penundaan menyalakan / mematikan; Damping; Unit tampilan; output arus / tegangan |
Antarmuka |
Antarmuka komunikasi |
IO-Link |
Jenis transmisi |
COM2 (38,4 kBaud) |
Revisi IO-Link |
1.1 |
Standar SDCI |
IEC 61131-9 |
Mode SIO |
Ya, benar. |
Kelas pelabuhan utama yang diperlukan |
A; (ketika pin 2 tidak terhubung: B) |
ID perangkat yang didukung |
| Jenis operasi |
DeviceID |
| Pengaturan pabrik / CMPT = 2 |
460 |
| Status_B Resolusi tinggi / CMPT = 3 |
639 |
|
Catatan |
| Untuk informasi lebih lanjut silakan lihat file PDF IODD di "Downloads" |
|
Pengaturan pabrik / CMPT = 2 |
Profil |
Sensor cerdas: Variabel data proses; Identifikasi perangkat, Diagnosis perangkat |
Min. waktu siklus proses [ms] |
2.3 |
Tekanan resolusi IO-Link [bar] |
0.1 |
Data proses IO-Link (siklik) |
| Fungsi |
panjang bit |
| tekanan |
14 |
| informasi switching biner |
2 |
|
Fungsi IO-Link (asiklik) |
Tag khusus aplikasi |
Status_B Resolusi tinggi / CMPT = 3 |
Profil |
Smart Sensor ED2: Sensor Pengukuran Digital (0x000A), Identifikasi dan Diagnosis (0x4000) |
Min. waktu siklus proses [ms] |
3 |
Tekanan resolusi IO-Link [bar] |
0.1 |
Data proses IO-Link (siklik) |
| Fungsi |
panjang bit |
| tekanan |
16 |
| status perangkat |
4 |
| informasi switching biner |
2 |
|
Fungsi IO-Link (asiklik) |
Tag khusus aplikasi |
Kondisi operasi |
Suhu lingkungan [°C] |
- 25...80 |
Suhu penyimpanan [°C] |
- 40...100 |
Perlindungan |
IP 65; IP 67 |
Uji / persetujuan |
EMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
Ketahanan kejut |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
Resistensi getaran |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
MTTF [tahun] |
129 |
UL persetujuan |
| Nomor persetujuan UL |
J014 |
|
Direktif Peralatan Tekanan |
praktik teknik yang baik; dapat digunakan untuk cairan kelompok 2; cairan kelompok 1 atas permintaan |
Data mekanik |
Berat [g] |
234.5 |
Perumahan |
tabung |
Dimensi [mm] |
Ø 34 / L = 90.7 |
Bahan |
baja tahan karat (630/1.4542/17-4 PH); baja tahan karat (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
Bahan (bagian basah) |
baja tahan karat (630/1.4542/17-4 PH) |
Min. siklus tekanan |
100 juta |
Torsi peregangan [Nm] |
25Aku tidak tahu.35; (momen pengetatan yang direkomendasikan; Tergantung pada pelumasan, segel dan tekanan nominal) |
Sambungan proses |
sambungan bergaris G 1/4 Garis internal (DIN EN ISO 1179-2) |
Elemen pembatas terintegrasi |
tidak (dapat dilengkapi) |

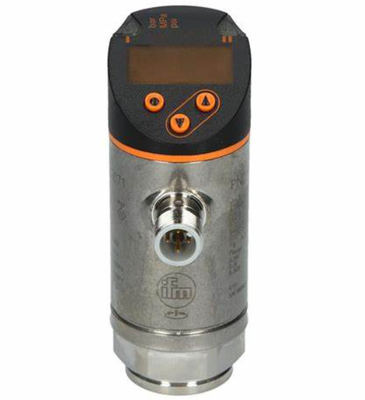

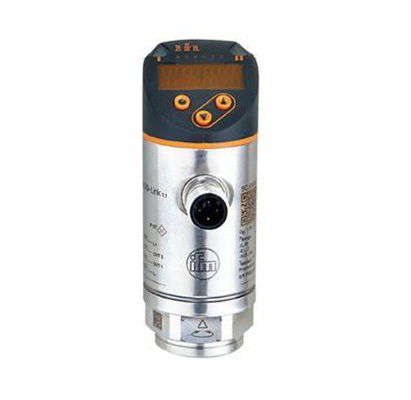

Tampilan / elemen pengoperasian |
Tampilan |
| Unit tampilan |
3 x LED, hijau (bar, psi, MPa) |
| Status pergantian |
2 x LED, kuning |
| Nilai yang diukur |
Tampilan alfanumerik, merah/hijau 4 digit |
|
Pengamatan |
Jumlah kemasan |
Satu buah. |
