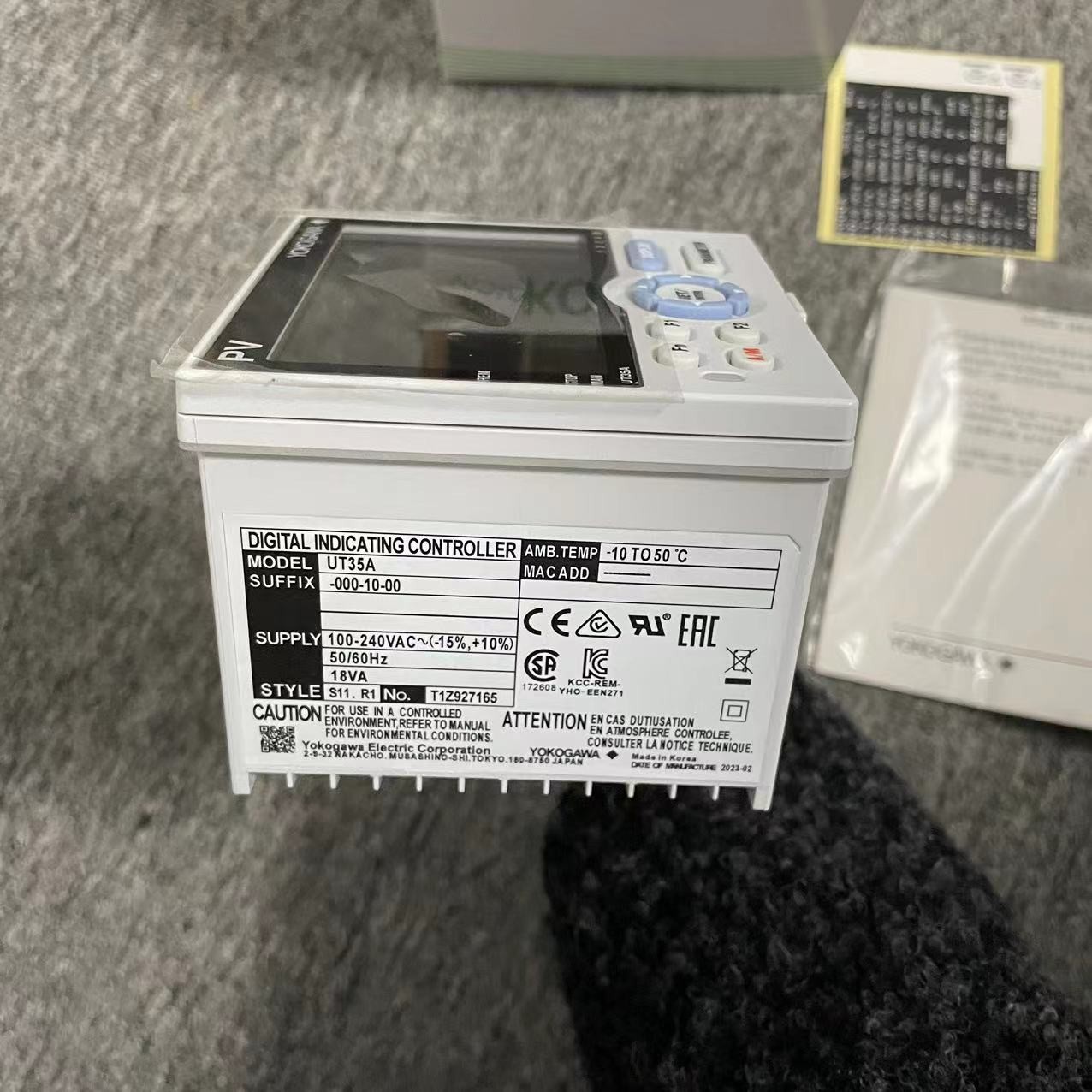

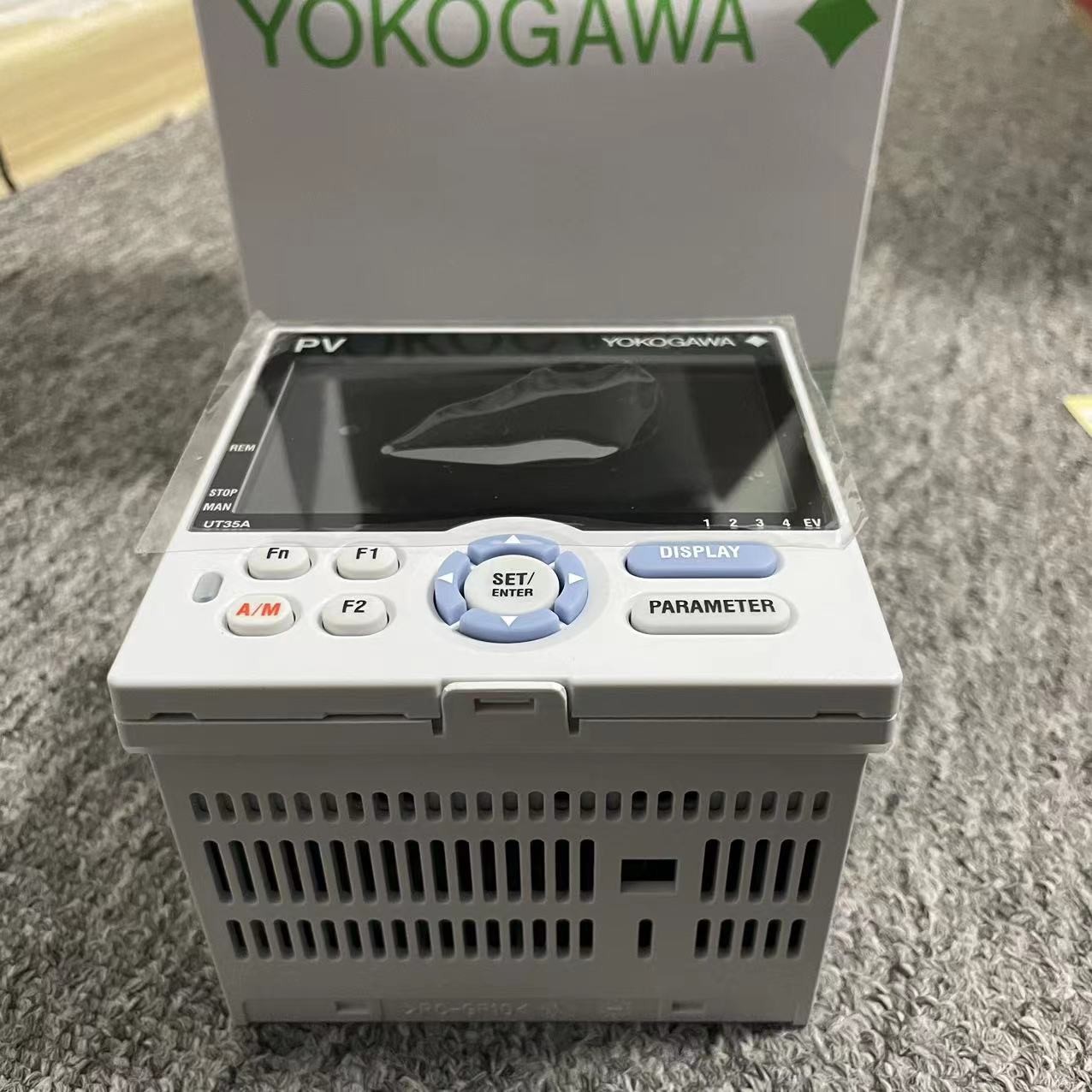

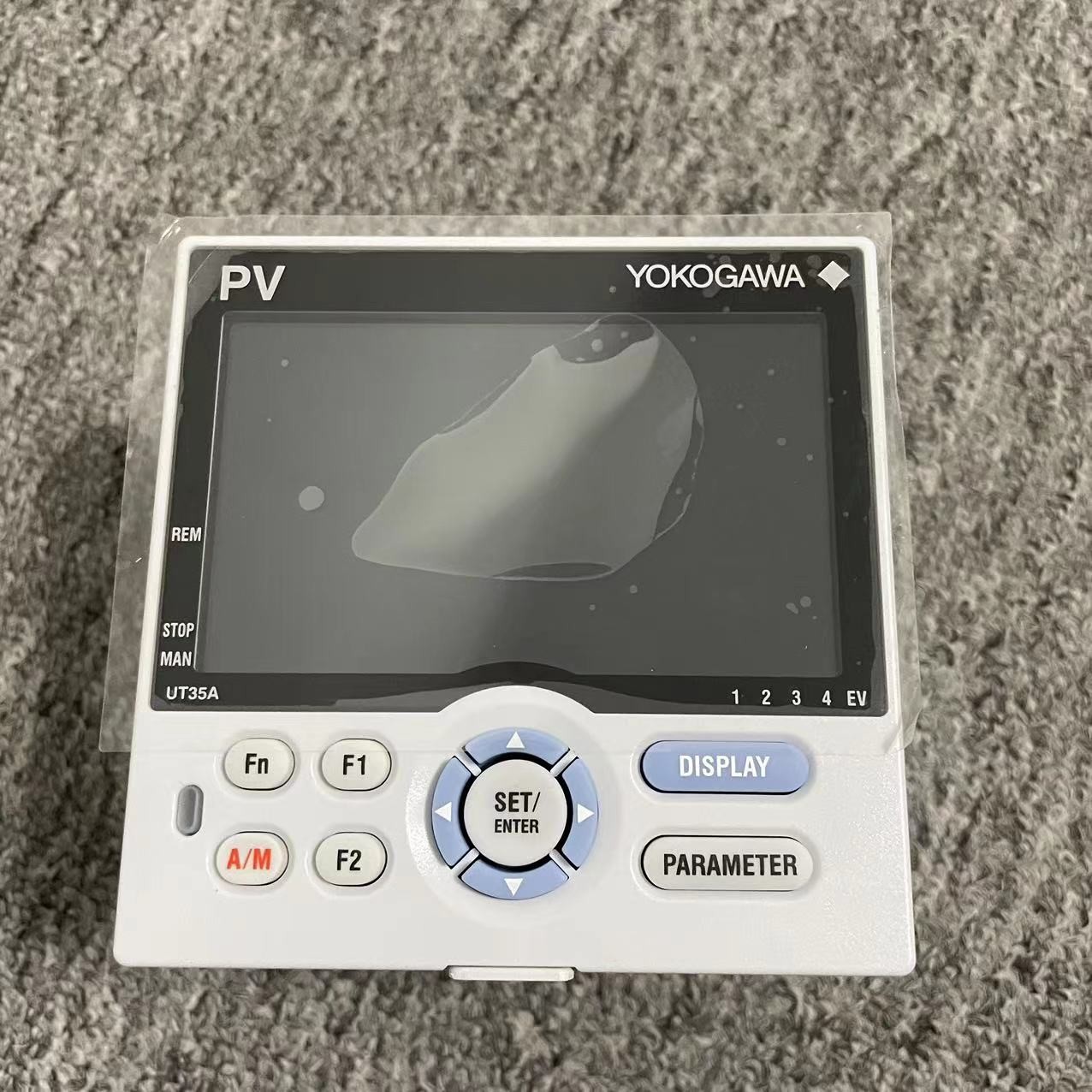

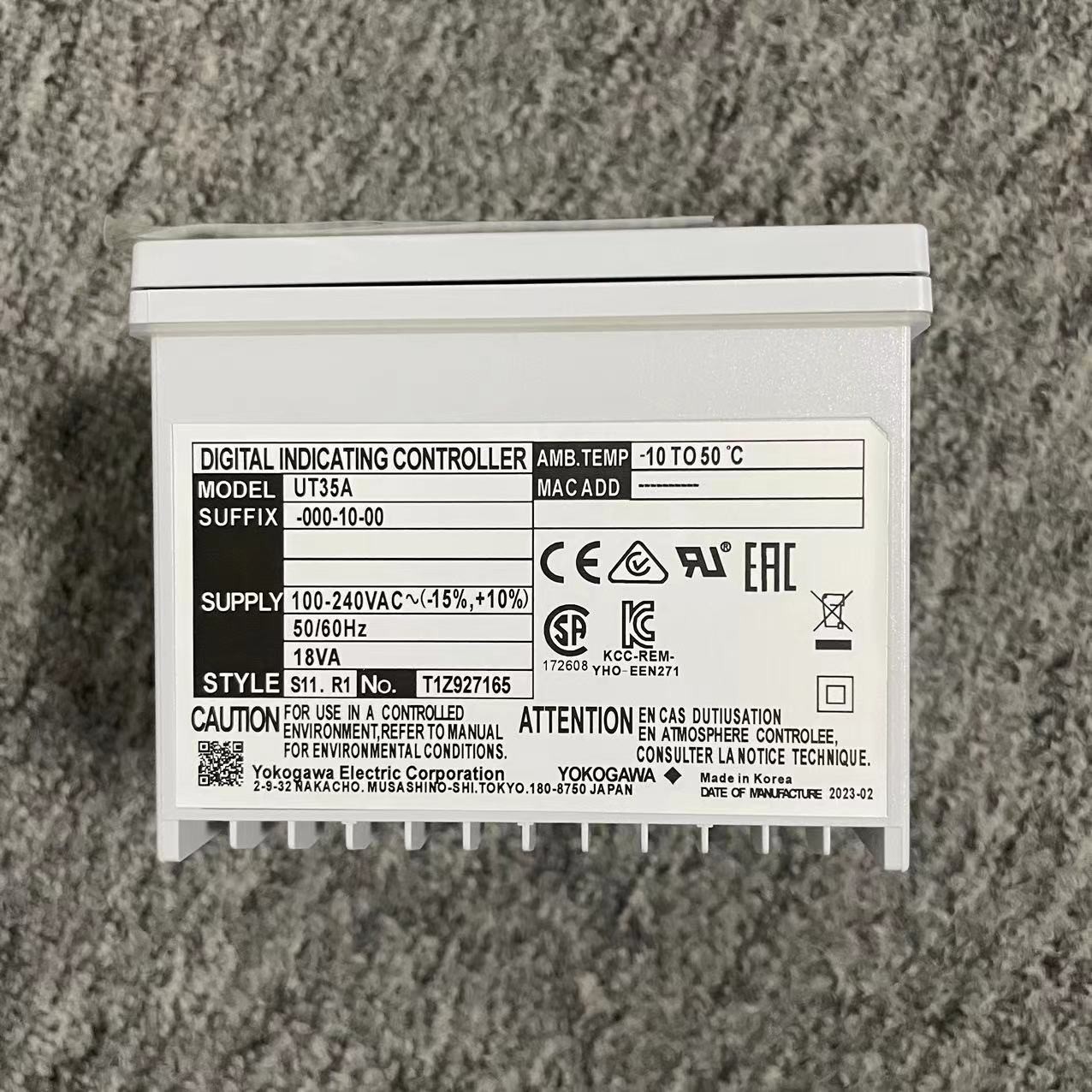

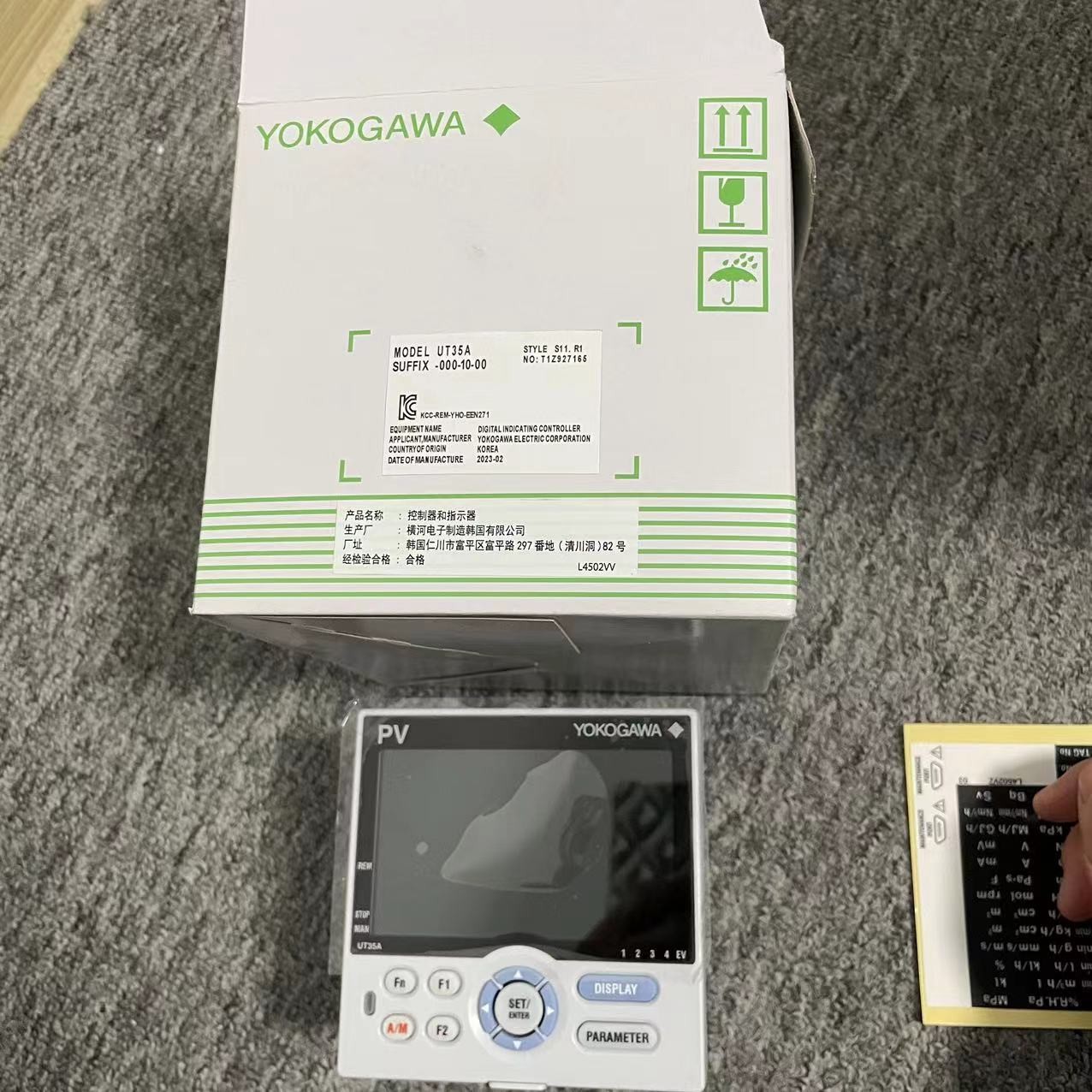

UT35A-001-10-00 Kontroler Digital Suhu Asli untuk Aplikasi Industri

Pengontrol suhu UT35A dan UT32A menggunakan layar LCD berwarna besar 14 segmen yang mudah dibaca, bersama dengan tombol navigasi, sehingga sangat meningkatkan kemampuan pemantauan dan operasi.Fungsi urutan tangga termasuk sebagai standar. kedalaman controller yang pendek membantu menghemat ruang panel instrumen. UT35A/UT32A juga mendukung jaringan terbuka seperti komunikasi Ethernet.

Fitur pengontrol suhu UT35A dan UT32A

• 4 target setpoint (nomor PID) tersedia sebagai standar
• 3 terminal umum alarm independen tersedia sebagai standar
• Program urutan tangga dapat dibangun
• Operasi sederhana
• Hingga 8 DO (kombinasi tersedia)

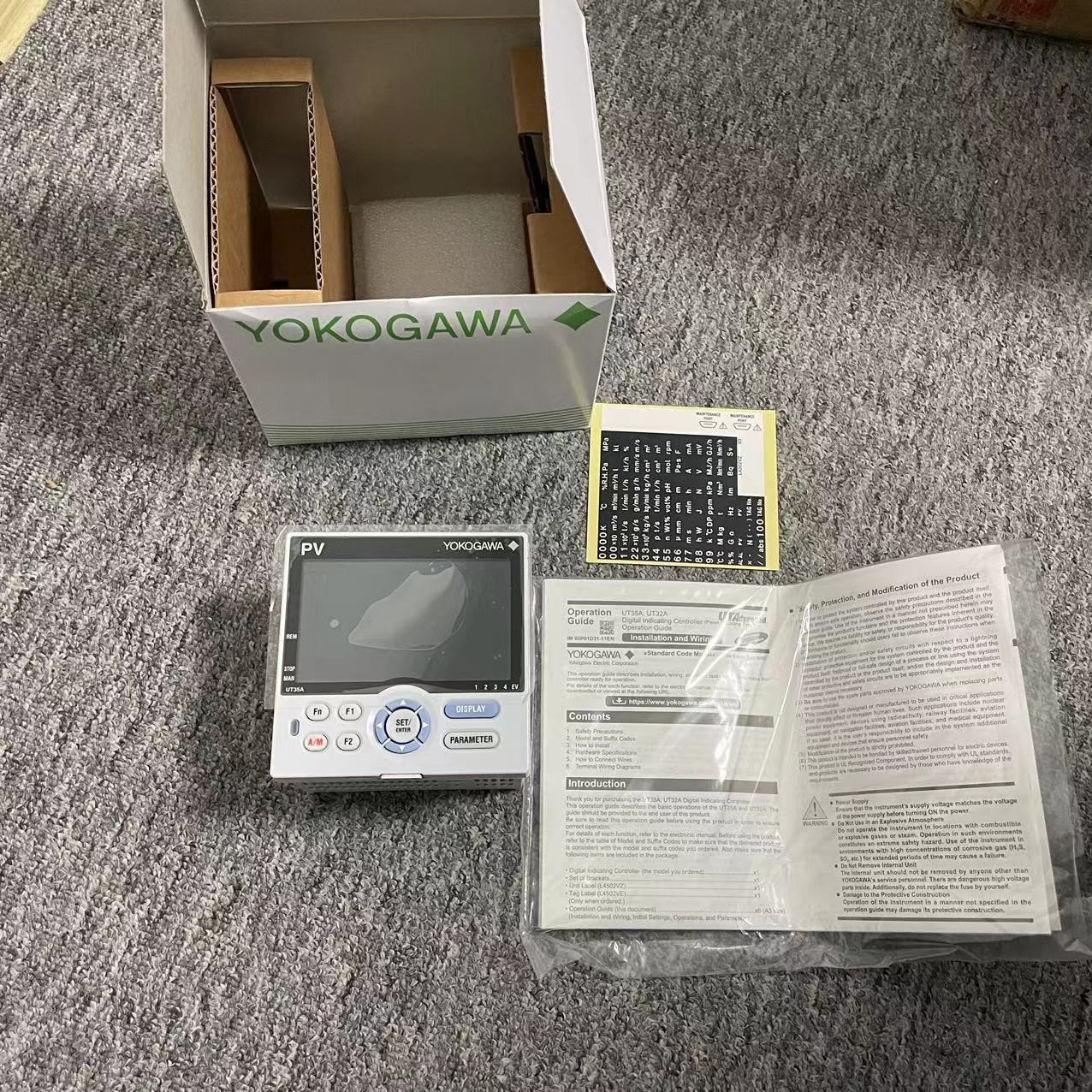

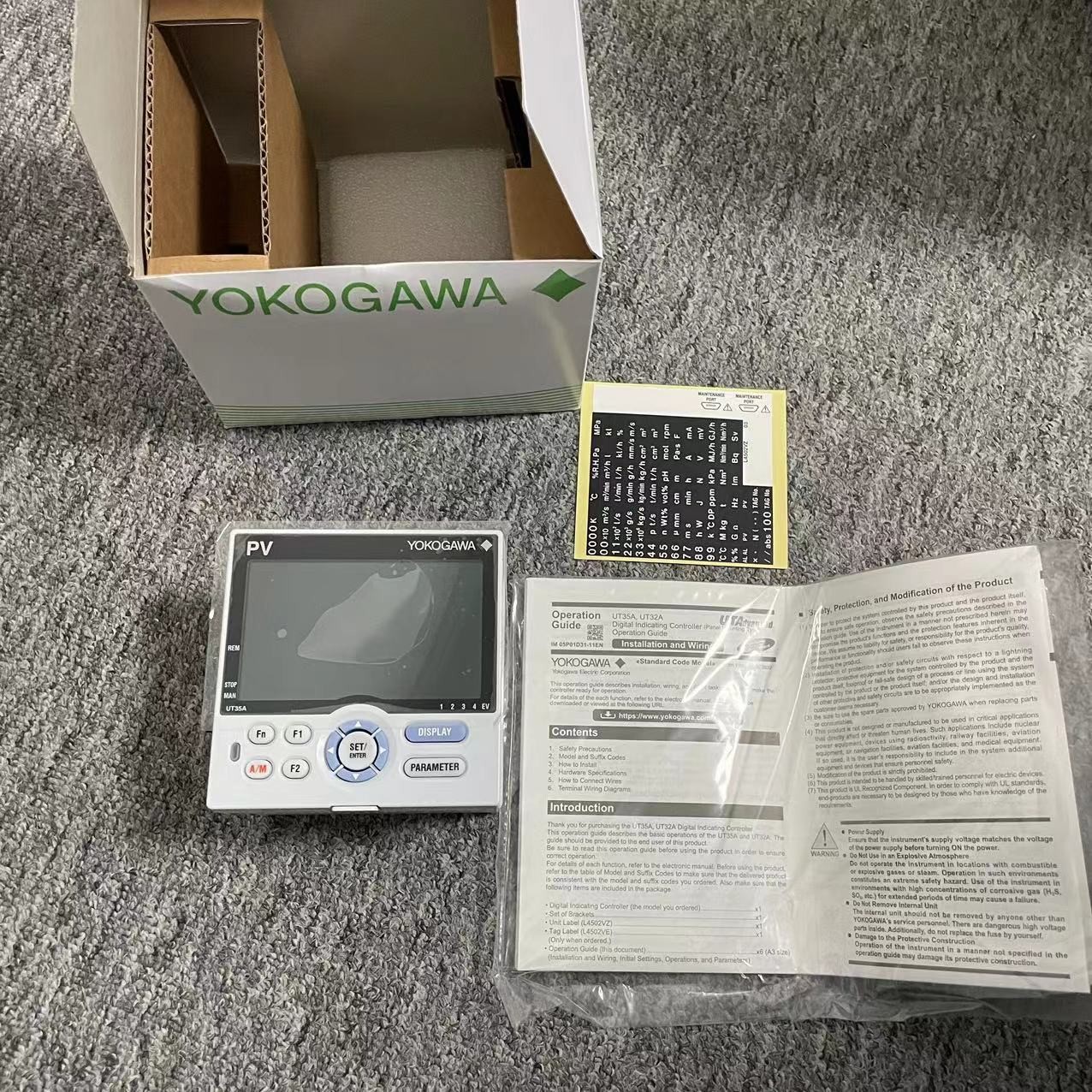

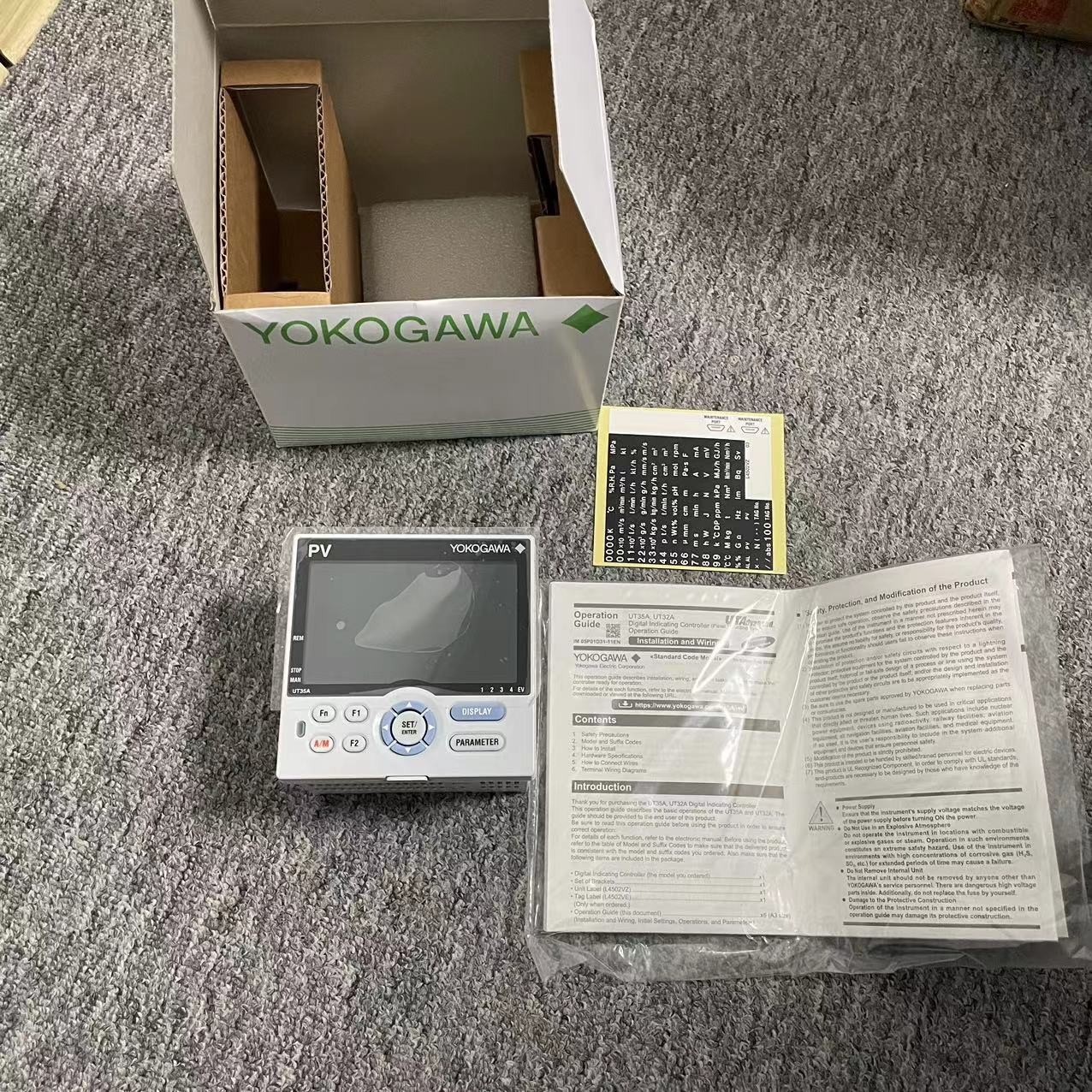

• Manual operasi multi-bahasa (Jepang, Inggris, Jerman, Prancis, Spanyol, Cina dan Korea) tersedia.
• Model kode terperinci tersedia untuk menyesuaikan spesifikasi yang paling cocok untuk Anda.

• Kontrol Lanjutan

  Mode Kontrol

  Modus kontrol memungkinkan pengkonfigurasi pengaturan dengan mudah dan membuat perubahan dengan parameter.

• Pengendalian single-loop

• 5 Tipe Kontrol Terpadu

  • Kontrol PID
  • Kontrol ON/OFF (1 titik histeresis)
  • Kontrol ON/OFF (2 titik histeresis)
  • Dua posisi, dua tingkat kontrol
  • Kontrol pemanasan/pendinginan



  Untuk korespondensi antara mode kontrol di atas dan jenis kontrol untuk setiap model, silakan lihat spesifikasi.

  Kontrol Urutan Tangga

  Dengan built-in ladder sequence control, rentang aplikasi meningkat secara dramatis. Fitur ini adalah standar di semua pengontrol UTAadvanced (kecuali UM33A).Fungsi kontrol urutan tangga dapat menggantikan PLC kecil yang dibutuhkan oleh aplikasiKontrol urutan dan kontrol PID dapat dilakukan secara bersamaan.

• Pemantauan dan kontrol mesin eksternal
  Contoh: Lampu, saklar, timer
• Mengatasi fungsi logis input/output digital dengan mudah.
  Jumlah tipe perintah dasar: 13
  Jumlah jenis perintah aplikasi: 73

• [Contoh instruksi tangga]	[Contoh pemrograman tangga]

  Contoh Aplikasi Program Urutan Tangga

  Sirkuit Kontrol Urutan Alarm Dapat Dikurangi
  Program urutan tangga dibangun di UTAdvanced sebagai standar. fungsi urutan tangga memungkinkan pemantauan dan kontrol perangkat perifer seperti relay,sehingga memungkinkan untuk mengurangi biaya.

  [Konvensional] Tindakan alarm dibangun oleh sirkuit kontrol urutan (relay, timer, dll.) di luar pengontrol.

  [UTAadvanced] Tindakan alarm dibangun oleh program urutan tangga di dalam UTAdvanced, sehingga memungkinkan untuk mengurangi biaya.





  beban sistem host berkurang

  [Konvensional] Berbagai jenis data analog ditangkap ke dalam sistem host (PLC, dll) dan dihitung, dan hasilnya diproses oleh pengontrol lapangan untuk kontrol melalui perintah.

  [UTAadvanced] UTAadvanced dengan hingga 4 input analog* memungkinkan berbagai jenis data analog untuk ditangkap langsung ke controller dan dihitung oleh program tangga,Dengan demikian mengurangi beban bangunan sistem dari hostTindakan: Berbagai jenis data analog ditangkap ke dalam sistem host (PLC, dll.) dan dihitung, dan hasilnya diproses oleh pengontrol lapangan untuk kontrol melalui perintah. * Dalam kasus UT55A



  Input/Output Universal
  Pilih Jenis Masukan dan Keluar melalui Konfigurasi

  Masukan Universal

  Pilih dari tegangan TC, RTD, mV/DC dan arus DC. (Input arus DC: Tidak diperlukan resistor shunt)

  Jenis input dan kisaran dapat dipilih pengguna melalui panel depan atau dengan menggunakan perangkat lunak pengaturan parameter LL50A.

• ± 0,1% Keakuratan Indikasi.
• Sambungkan hingga dua pemancar 2 kabel secara bersamaan.

• Semua instrumen memiliki catu daya loop 15 V (15 V LPS) untuk pemancar.
  Selain itu, 24 V LPS juga tersedia secara bersamaan untuk beberapa instrumen sebagai fungsi opsional.



  Universal Output

  Pengguna dapat memilih untuk relay, pulsa tegangan dan output arus.

• Output relay: kontrol ON/OFF, kontrol PID proporsional waktu
• Kekuatan output voltase pulsa: kontrol PID proporsional waktu
• Daya keluar saat ini: kontrol PID terus menerus

• Kontrol pemanasan/pendingin memiliki dua set output universal.

• Setiap kombinasi relay, pulsa dan output arus tersedia.

• Mengemudi katup kontrol bermotor dengan menggunakan posisi proporsional PID.

• Fungsi kontrol PID proporsional posisi memiliki dua set output relay untuk rotasi langsung / terbalik dari katup kontrol bermotor.
• Input kabel slide untuk memberi makan kembali posisi katup juga tersedia.

• Fungsi Auto-Tuning (AT)

  Kondisi berikut dapat ditetapkan untuk meningkatkan akurasi perhitungan konstanta PID menggunakan AT.

• Dua jenis algoritma untuk menghitung konstanta PID tersedia untuk dipilih.
