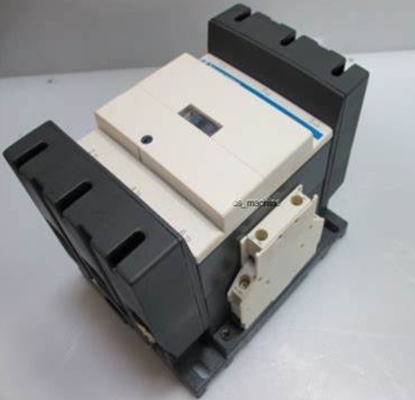

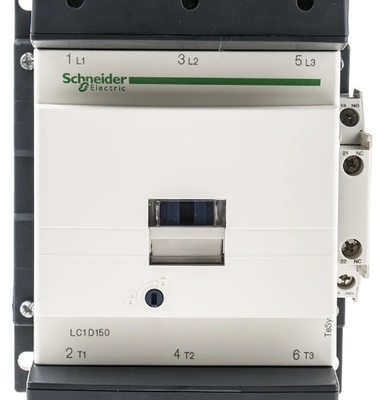

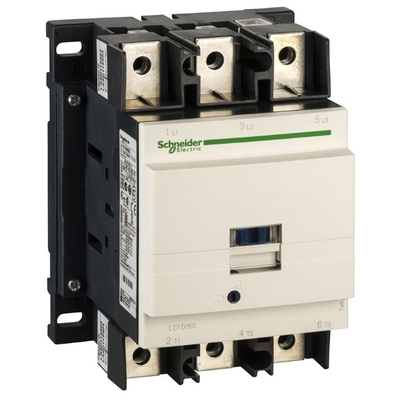

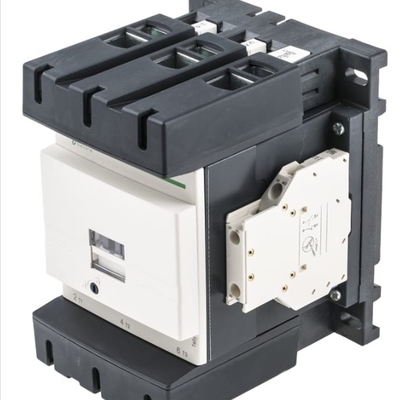

Kontaktor IEC, TeSys Deca, Non-reversing, 150A, 100HP pada 480VAC, Hingga 100kA SCCR, 3 Fase, 3 NO, 24VDC Coil, Open Style

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Tempat asal Cina
Nama merek Schneider
Sertifikasi CE
Nomor model LC1D150BD
Kuantitas min Order 1
Harga USD$150
Kemasan rincian Kotak
Waktu pengiriman 4-6 minggu
Syarat-syarat pembayaran L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan 500PC

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Jangkauan TeSys jangkauan produk TeSys Deka
nama pendek perangkat LC1D deskripsi tiang 3P
Menyoroti

Kontaktor IEC 100HP

,

150A kontaktor IEC

,

Kontaktor IEC 3 fase
Tinggalkan pesan
Deskripsi Produk



Jangkauan Bahasa Indonesia: TeSys
Kisaran Produk TeSys Deka
Jenis Produk atau Komponen Kontaktor
Nama pendek perangkat LC1D
aplikasi kontaktor Beban resistif
Kontrol motor
Kategori pemanfaatan AC-3
AC-4
AC-1
AC-3e
deskripsi tiang 3P
[Ue] tegangan operasional terukur Sirkuit daya <= 1000 V AC 25...400 Hz
Sirkuit daya <= 300 V DC
[Ie] arus operasi terukur 200 A (pada <140.0000000000 °F (60 °C)) pada <= 440 V AC AC-1 untuk sirkuit daya
150 A (pada <140.0000000000 °F (60 °C)) pada <= 440 V AC AC-3 untuk sirkuit daya
150 A (pada <140.0000000000 °F (60 °C)) pada <= 440 V AC AC-3e untuk sirkuit daya
[Uc] rangkaian kontrol tegangan Tegangan DC 24V
Yang saling melengkapi
Daya motor kW 40 kW pada 220...230 V AC 50/60 Hz (AC-3)
75 kW pada 380...400 V AC 50/60 Hz (AC-3)
80 kW pada 415...440 V AC 50/60 Hz (AC-3)
90 kW pada 500 V AC 50/60 Hz (AC-3)
100 kW pada 660...690 V AC 50/60 Hz (AC-3)
75 kW pada 1000 V AC 50/60 Hz (AC-3)
22 kW pada 400 V AC 50/60 Hz (AC-4)
40 kW pada 220...230 V AC 50/60 Hz (AC-3e)
75 kW pada 380...400 V AC 50/60 Hz (AC-3e)
80 kW pada 415...440 V AC 50/60 Hz (AC-3e)
90 kW pada 500 V AC 50/60 Hz (AC-3e)
100 kW pada 660...690 V AC 50/60 Hz (AC-3e)
75 kW pada 1000 V AC 50/60 Hz (AC-3e)
Peringkat Tenaga Kuda Maksimum 40 hp pada 200/208 V AC 50/60 Hz untuk motor 3 fase
50 hp pada 230/240 V AC 50/60 Hz untuk motor 3 fase
100 hp pada 460/480 V AC 50/60 Hz untuk motor 3 fase
125 hp pada 575/600 V AC 50/60 Hz untuk motor 3 fase
Kode kompatibilitas LC1D
Komposisi kontak kutub 3 TIDAK
Penutup pelindung Dengan
[Ith] arus termal udara bebas konvensional 200 A (pada 140.0000000000 °F (60 °C)) untuk sirkuit daya
Kapasitas pembuatan yang dinilai oleh Irms 140 A AC untuk sirkuit pensinyalan yang sesuai dengan IEC 60947-5-1
250 A DC untuk sirkuit pensinyalan yang sesuai dengan IEC 60947-5-1
1660 A pada 440 V untuk sirkuit daya yang sesuai dengan IEC 60947
Kapasitas pemutusan terukur 1400 A pada 440 V untuk sirkuit daya yang sesuai dengan IEC 60947
[Icw] dinilai menahan arus jangka pendek 250 A 104.0000000000 °F (40 °C) - 10 menit untuk sirkuit daya
580 A 104.0000000000 °F (40 °C) - 1 menit untuk sirkuit daya
1200 A 104.0000000000 °F (40 °C) - 10 d untuk sirkuit daya
1400 A 104.0000000000 °F (40 °C) - 1 s untuk sirkuit daya
100 A - 1 s untuk sirkuit pensinyalan
120 A - 500 ms untuk sirkuit pensinyalan
140 A - 100 ms untuk sirkuit pensinyalan
Peringkat sekering terkait 10 A gG untuk sirkuit pensinyalan yang sesuai dengan IEC 60947-5-1
315 A gG pada <= 690 V tipe koordinasi 1 untuk sirkuit daya
250 A gG pada <= 690 V tipe koordinasi 2 untuk sirkuit daya
Impedansi rata-rata 0,6 mOhm - Ith 200 A 50 Hz untuk rangkaian daya
Disipasi daya per kutub 24W AC-1
Daya AC-3 13,5W
Daya AC-3e 13,5W
[Ui] tegangan isolasi terukur Sirkuit daya 600 V CSA
Sirkuit daya 600 V UL
Sirkuit daya 1000 V IEC 60947-4-1
Rangkaian pensinyalan 690 V IEC 60947-1
Rangkaian sinyal 600 V CSA
Rangkaian sinyal 600 V UL
Kategori tegangan lebih AKU AKU AKU
Tingkat pencemaran 3
[Uimp] tegangan tahan impuls terukur Tegangan 8kV IEC 60947
Tingkat keandalan keselamatan B10d = 684932 siklus kontaktor dengan beban nominal EN/ISO 13849-1
B10d = 10000000 siklus kontaktor dengan beban mekanis EN/ISO 13849-1
Daya tahan mekanis 8 Sepeda Motor
Daya tahan listrik 0,85 Msiklus 150 A AC-3 <= 440 V
1 Sepeda Motor 200 A AC-1 <= 440 V
0,85 Msiklus 150 A AC-3e <= 440 V
Jenis rangkaian kontrol Standar DC
Teknologi kumparan Dengan perangkat penekan integral
Batasan tegangan sirkuit kontrol 0,75...1,2 Uc -40.00000000000…131.0000000000 °F (-40…55 °C) operasional DC
0,15...0,4 Uc -40.0000000000…158.0000000000 °F (-40…70 °C) penurunan DC
1...1.2 Uc 131.0000000000…158.0000000000 °F (55…70 °C) operasional DC
Daya masuk di W 270…365 W 68.0000000000 °F (20 °C))
Konsumsi daya tahan dalam W 2,4…5,1 B 68.0000000000 °F (20 °C)
Waktu operasi 20...35 ms penutupan
40...75 ms pembukaan
Konstanta waktu 25 mdtk
Tingkat operasi maksimum 1200 siklus/jam 140.0000000000 °F (60 °C)
Tingkat operasi maksimum 1200 siklus/jam pada suhu 60 °C
Koneksi - terminal Rangkaian kontrol: terminal klem sekrup 2 0,002…0,004 in² (1…2,5 mm²) - kekakuan kabel: fleksibel dengan ujung kabel
Rangkaian kontrol: terminal klem sekrup 1 0,002…0,004 in² (1…2,5 mm²) - kekakuan kabel: fleksibel dengan ujung kabel
Rangkaian kontrol: terminal klem sekrup 1 0,002…0,004 in² (1…2,5 mm²) - kekakuan kabel: fleksibel tanpa ujung kabel
Rangkaian kontrol: terminal klem sekrup 2 0,002…0,004 in² (1…2,5 mm²) - kekakuan kabel: fleksibel tanpa ujung kabel
Rangkaian kontrol: terminal klem sekrup 1 0,002…0,004 in² (1…2,5 mm²) - kekakuan kabel: padat tanpa ujung kabel
Rangkaian kontrol: terminal klem sekrup 2 0,002…0,004 in² (1…2,5 mm²) - kekakuan kabel: padat tanpa ujung kabel
Sirkuit daya: konektor 1 0,02…0,2 in² (10…120 mm²) - kekakuan kabel: fleksibel tanpa ujung kabel
Sirkuit daya: konektor 2 0,02…0,08 in² (10…50 mm²) - kekakuan kabel: fleksibel tanpa ujung kabel
Sirkuit daya: konektor 1 0,02…0,2 in² (10…120 mm²) - kekakuan kabel: fleksibel dengan ujung kabel
Sirkuit daya: konektor 2 0,02…0,08 in² (10…50 mm²) - kekakuan kabel: fleksibel dengan ujung kabel
Sirkuit daya: konektor 1 0,02…0,2 in² (10…120 mm²) - kekakuan kabel: padat tanpa ujung kabel
Sirkuit daya: konektor 2 0,02…0,08 in² (10…50 mm²) - kekakuan kabel: padat tanpa ujung kabel
Torsi pengencangan Rangkaian kontrol 10,6 lbf.in (1,2 Nm) terminal klem sekrup datar Ø 6 mm
Sirkuit kontrol terminal klem sekrup 10,6 lbf.in (1,2 Nm)
Sirkuit daya 106,2 lbf.in (12 Nm) konektor heksagonal 0,2 in (4 mm)
Rangkaian kontrol 10,6 lbf.in (1,2 Nm) terminal klem sekrup pozidriv No 2
Komposisi kontak bantu 1 TIDAK + 1 NC
Jenis kontak bantu Terhubung secara mekanis 1 NO + 1 NC IEC 60947-5-1
Kontak cermin 1 NC IEC 60947-4-1
Frekuensi rangkaian sinyal 25...400Hz
Tegangan peralihan minimum 17 V untuk sirkuit persinyalan
Arus switching minimum 5 mA untuk sirkuit pensinyalan
Resistansi isolasi > 10 MOhm untuk sirkuit persinyalan
Waktu tidak tumpang tindih 1,5 ms pada de-energisasi antara kontak NC dan NO
1,5 ms pada pengaktifan antara kontak NC dan NO
Dukungan Pemasangan Rel
Piring
Lingkungan
Standar CSA C22.2 Nomor 14
ID 60947-4-1
Standar IEC 60947-4-1
IEC 60335-1:Klausul 30.2
IEC 60335-2-40:Lampiran JJ
UL 60335-2-40:Lampiran JJ
Nomor telepon: UL 60947-4-1
CSA C22.2 Nomor 60947-4-1
JIS C8201-4-1
Sertifikasi Produk Bahasa Inggris
CCC
CSA
CE
Inggris Raya
Laut
Bahasa Inggris: EAC
Tingkat perlindungan IP Bagian depan IP20 IEC 60529
Perawatan perlindungan THIEC 60068-2-30
Tahan terhadap iklim IACS E10 Paparan panas lembab
Suhu udara sekitar yang diizinkan di sekitar perangkat -40.0000000000…140.0000000000 °F (-40…60 °C)
140.0000000000…158.0000000000 °F (60…70 °C) dengan penurunan peringkat
Ketinggian operasi 0...9842,52 kaki (0...3000 m)
Tahan api 1562.0000000000 °F (850 °C) IEC 60695-2-1
Penghambat api V1 sesuai dengan UL 94
Ketahanan mekanis Getaran kontaktor terbuka 2 Gn, 5...300 Hz)
Kontaktor getaran tertutup 4 Gn, 5...300 Hz)
Kejutan kontaktor tertutup 15 Gn selama 11 ms)
Kejutan kontaktor terbuka 6 Gn selama 11 ms)
Tinggi 6,2 inci (158 mm)
Lebar 4,7 inci (120 mm)
Kedalaman 5,4 inci (136 mm)
Berat bersih 5,5 pon (AS) (2,5 kg)
Detail pemesanan dan pengiriman
Kategori AS10I1222359
Jadwal Diskon 0I12
GTIN 3389110475982
Kemampuan untuk dikembalikan Ya
Negara Asal Prancis
Unit Pengepakan
Tipe Unit Paket 1 komputer pribadi
Jumlah Unit dalam Paket 1 1
Paket 1 Tinggi 6,9 inci (17,5cm)
Paket 1 Lebar 7,5 inci (19cm)
Paket 1 Panjang 8,5 inci (21,5cm)
Paket 1 Berat 5.454 pon (AS) (2.474 kg)
Tipe Unit Paket 2 Musim 06
Jumlah Unit dalam Paket 2 27
Paket 2 Tinggi 29,5 inci (75cm)
Paket 2 Lebar 23,6 inci (60cm)
Paket 2 Panjang 31,5 inci (80cm)
Berat Paket 2 175.925 pon (AS) (79.798 kg)
