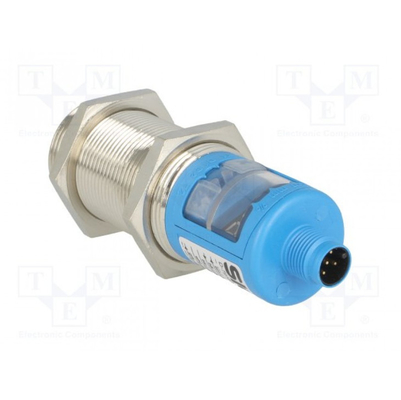

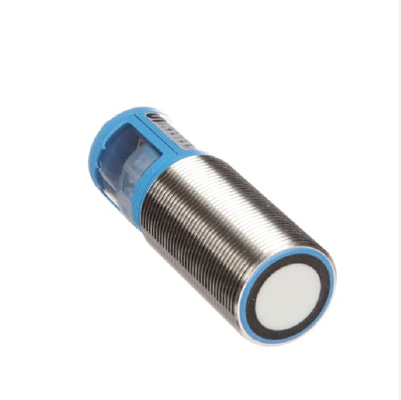

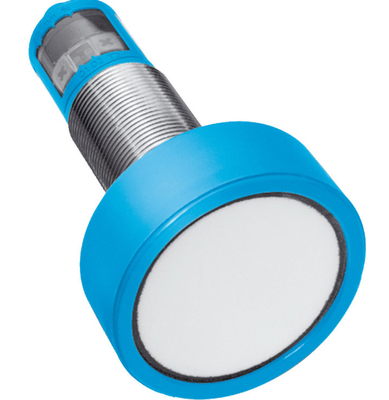

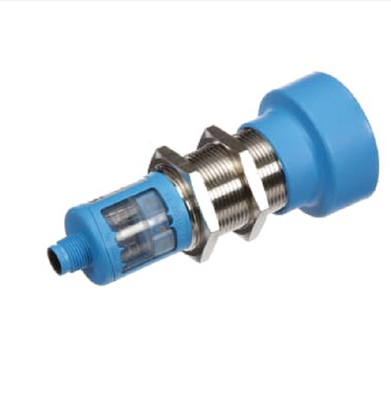

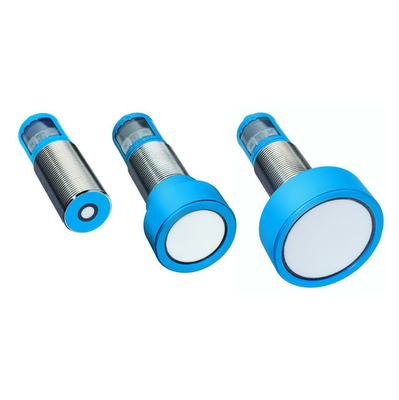

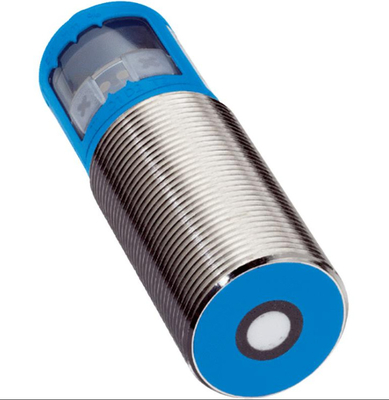

SICK Sensor Jarak Ultrasonik UM30-212113 UM30-215113 UM30-215115 UM30-214114 UM30-214118 UM30-211113

Data teknis rinci Mekanika/elektronika Tegangan pasokan Vs DC 9 V... 30 V 1) 2) Konsumsi daya ≤ 2.4 W 3) Waktu inisialisasi < 300 ms Desain Bahan perumahan silinder Logam (tembaga nikel), PBT, transduser ultrasonik: busa poliuretan, resin epoksi kaca) Ukuran benang M30 x 1.5 Jenis koneksi Konektor laki-laki, M12, 5-pin Indikasi tampilan LED,2 x LED Berat 210 g sumbu pengirim Dimensi lurus (W x H x D) 47.5 mm x 47.5 mm x 102 mm Kelas perlindungan IP65 / IP67 Kelas III 1) Nilai batas, terlindungi polaritas terbalik Operasi di jaringan terlindungi sirkuit pendek: maksimal 8 A, kelas 2. 2) 15 V...30 V saat menggunakan output tegangan analog. 3) Tanpa beban. Parameter yang berkaitan dengan keselamatan MTTFD 101 tahun DCavg 0% Kinerja Jangkauan operasi, batas jangkauan 350 mm... 3.400 mm, 5,000 mm Target Objek alam 1) Berkaitan dengan nilai yang diukur saat ini, nilai minimum ≥ resolusi. 2) Merujuk pada nilai pengukuran saat ini. 3) Kompensasi suhu dapat dimatikan, tanpa kompensasi suhu: 0,17 % / K.4) Penghalusan output analog selanjutnya, tergantung pada aplikasi, dapat meningkatkan waktu respons hingga 200%. 2 SENSOR DISTANSI ULTRASONIK.494: 40 Tergantung pada perubahan tanpa pemberitahuan UM30-21411815 % 1) Accuracy ± 1 % 2) 3) Temperature compensation ✔ Response time 180 ms 4) Switching frequency 4 Hz Output time 43 ms Ultrasonic frequency (typical) 120 kHz Detection area (typical) See diagrams Additional function Adjustable operating modes: Switching point (DtO) / Switching window/Background (ObSB) Teach-in of digital output Set levels of digital outputs Invertable digital output Set on delay digital output Teach-in of analog output Scaling of analog outputs Invertable analog output Automatic selection of analog current or voltage output Synchronization of up to 50 sensors Multiplexing: tidak ada cross talk hingga 50 sensor Filter pengukuran yang dapat disesuaikan: Measured value filters/Filter strength/Foreground suppression/Detection area/Sensitivity and sound beam Display (can be deactivated) Reset to factory default 1) In relation to the current measured value, nilai minimum ≥ resolusi. 2) Merujuk pada nilai pengukuran saat ini. 3) Kompensasi suhu dapat dimatikan, tanpa kompensasi suhu: 0,17 % / K.4) Penghalusan output analog selanjutnya, tergantung pada aplikasi, dapat meningkatkan waktu respons hingga 200%. Interfaces Digital output Number 1 1) Type PNP Maximum output current IA ≤ 200 mA Analog output Number 1 Type Current output / voltage output Function Automatic selection of analog current or voltage output dependent on load Current 4 mA ... 20 mA, ≤ 500 Ω 2) Tegangan 0 V... 10 V, ≥ 100.000 Ω Resolusi 12 bit Masukan multifungsi (MF) 1 x MF Hysteresis 50 mm 1) PNP: HIGH = VS - (< 2 V) / LOW = 0 V. 2) Untuk 4 mA...20 mA dan Vs ≤ 20 V max. beban ≤ 100 Ω. Data lingkungan Suhu lingkungan, operasi ¥25 °C... +70 °C Suhu lingkungan, penyimpanan ¥40 °C... +85 °C 2024-06-27 07:49:40 | Product data sheet Subject to change without notice ULTRASONIC DISTANCE SENSORS | SICK 3 A B C D E F H I J K L M N O P Q R S T UM30-214118 | UM30 ULTRASONIC DISTANCE SENSORS Classifications ECLASS 5.0 27270804 Kelas 5.1.4 27270804 ECLASS 6.0 27270804 ECLASS 6.2 27270804 ECLASS 7.0 27270804 ECLASS 8.0 27270804 ECLASS 8.1 27270804 ECLASS 9.00 27272806 ETIM 5.0 EC001846 ETIM 6.0 EC001846 ETIM 7.0 EC001846 ETIM 8.0 EC001846 EC001846 UNSPSC 16.0901 41111960 Gambar dimensi (Dimensi dalam mm (inci)) UM30-214 3 3 2 102 (4.02) 69 (2.72) 33 (1.30) 19.5 (0.77) Ø 47.5 (1.87) M30 x 1.5 5 (0.20) 5 (0.20) 1 11 (0.43) M12 x 1 1 Koneksi 2 Tampilan 3 Mounting Nut, SW 36 mm Koneksi tipe 1 2 4 3 5 4 ULTRASONIC DISTANCE SENSORS:494: 40 tunduk pada perubahan tanpa pemberitahuan UM30-2141185-pin L+ Q/ ̄Q 1 4 brn blk QA wht 2 3 M blu gra 5 Sync/Multi1 1 Sinkronisasi dan mode multiplex, Komunikasi Connect+ Pengaturan mungkin 2 4 4 5 5 T1 D1 D2 T2 2 Tampilan 4 Elemen kontrol 5 Indikator status 2024-06-27 07:4904:10 Lembar data produk tunduk pada perubahan tanpa pemberitahuan ULTRASONIC DISTANCE SENSORS600 (63.00) 2.400 (94.49) 2.400 (94.49) 1.600 (63.00) 800 (31.50) 800 (31.50) 0 Daerah deteksi dalam mm (inci) 3 4 5 2 0 800 (31.50) 2.400 (94.49) 1.600 (63.00) 3.200 (125.98) 4.000 (157.48) 5.600 (220.47) 4,800 (188).98) Area deteksi dalam mm (inci) 1 1 Jangkauan deteksi tergantung pada sifat refleksi, ukuran, dan keselarasan objek 2 Jangkauan batas 3 Jangkauan operasi 4 Contoh objek:plat sejajar 500 mm x 500 mm
