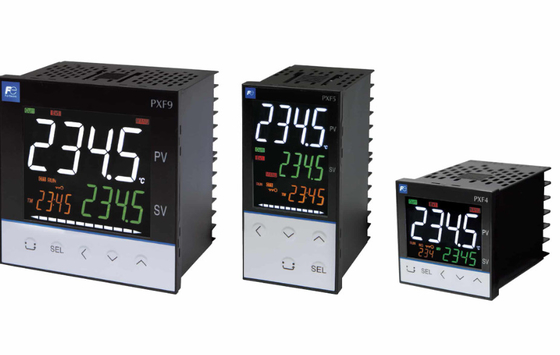

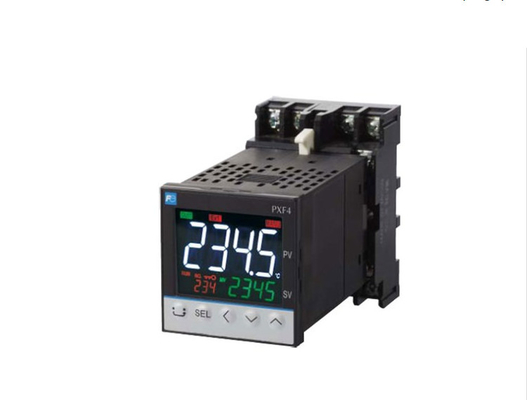

kualitas tinggi Fuji Electric PXF4 Pengontrol suhu dengan kecepatan pengambilan sampel 50ms dengan harga terbaik

Bagian Penjualan Global Instrumen & Sensor Perencanaan Departemen 1, Fuji-machi, Hino-kota, Tokyo 191-8502, Jepang http://www.fujielectric.com Telepon: +81-42-514-8930 Fax: +81-42-583-8275 http://www.fujielectric.comFujielectric.com/products/instruments/ Terima kasih telah membeli Fuji modul jenis suhu pengontrol.Silakan gunakan sesuai dengan instruksi berikut.Untuk informasi rinci tentang pengoperasian peralatan ini, silakan lihat manual pengguna yang terpisah.tolong simpan manual ini dalam jangkauan mudah dari orang yang sebenarnya menggunakan peralatan iniKonfirmasi Spesifikasi dan Aksesoris Sebelum menggunakan produk, pastikan bahwa produk tersebut sesuai dengan jenis yang dipesan (Untuk kode model, silakan lihat halaman 23.) Konfirmasi bahwa semua aksesori berikut termasuk. Temperature Controller 1 unit Instruction Manual 1 copy Mounting bracket 1 pc Waterproof packing 1 pc Related Information Refer to the following reference materials for details about the items described in this manual. Nomor referensi dokumen lembar data EDS11-178 Mikrokontroler (Model: PXF) Manual operasi INP-TN5A2400-E Mikrokontroler (Model:PXF) Manual Fungsi Komunikasi (MODBUS) INP-TN5A2227-E Manual terbaru juga dapat diunduh di URL berikut: http://www.fujielectric.com/products/instruments/ Silakan Baca Pertama (Peringatan Keamanan) Silakan baca bagian ini dengan seksama sebelum digunakan dan ikuti sepenuhnya peringatan keamanan yang disebutkan.Peringatan keselamatan dikategorikan sebagai “Peringatan” atau “Perawatan”. Kegagalan untuk mengikuti instruksi dapat mengakibatkan bahaya keselamatan. Peringatan penanganan yang salah dapat menyebabkan cedera pribadi ringan atau serius, kebakaran, dan / atau kerusakan properti.Perhatian Penanganan yang salah dapat menyebabkan cedera pada pengguna atau kerusakan properti. Jika peralatan digunakan dengan cara yang tidak ditentukan oleh pabrikan, perlindungan yang diberikan oleh peralatan dapat melemah.Pembatasan Penggunaan Produk ini adalah pengontrol suhu yang dikembangkan oleh, dirancang dan diproduksi dengan asumsi bahwa ia akan digunakan untuk mesin umum. khususnya jika produk ini akan digunakan untuk aplikasi yang membutuhkan keamanan maksimum seperti yang dijelaskan di bawah ini,tolong pertimbangkan keselamatan seluruh sistem dan mesin dengan mengadopsi sarana seperti desain yang aman,desain redundansi serta pelaksanaan inspeksi berkala. • Perangkat keselamatan untuk melindungi tubuh manusia • Kontrol langsung peralatan transportasi • Pesawat • Peralatan ruang angkasa • Peralatan atom, dll.Jangan gunakan produk ini untuk aplikasi yang secara langsung melibatkan kehidupan manusia.. PERHATIAN Isi dari manual ini dapat berubah tanpa pemberitahuan.Fuji Electric tidak akan bertanggung jawab atas kerusakan apapun, termasuk kerusakan tidak langsung, yang disebabkan oleh kesalahan ketik, tidak adanya informasi atau penggunaan informasi dalam manual ini.Pemasangan dan kabel ️ Peralatan ini dimaksudkan untuk digunakan dalam kondisi berikut:. Suhu lingkungan -10 °C sampai 50 °C Kelembaban lingkungan 90% RH atau di bawah (tanpa kondensasi) Kategori overvoltage II menurut IEC 61010-1 Tingkat pencemaran 2 Disarankan sekering 250VAC, 0.1A T ((Time-Lag) untuk 100 hingga 240V AC Power supply, 400V DC/400V AC, 1A T ((Time-Lag) untuk 24V DC/24V AC Power supply Lingkungan Penggunaan Penggunaan dalam ruanganSSR Drive output terminal, Terminal output arus atau terminal Komunikasi (RS485), memastikan untuk menyediakan isolasi dasar antara sirkuit SELV dan terminal ini (Misalnya,menggunakan trafo yang memiliki isolasi dasar atau tingkat isolasi yang lebih tinggi)Isolasi dasar membutuhkan celah setidaknya 1,5 mm dan creepage setidaknya 3,0 mm. Jika isolasi tersebut tidak disediakan, kepatuhan keamanan UL61010 dan EN61010 dapat menjadi tidak sah.Untuk model catu daya 24V DC/AC, jika peralatan dihubungkan ke sirkuit Safety Extra Low Voltage (SELV), isolasi dasar harus disediakan antara sirkuit SELV dan terminal input daya.terminal input daya harus terhubung ke sirkuit Ekstra Low Voltage (ELV) untuk mencegah kejutan listrikUntuk input CT, gunakan Current Transfer yang memiliki spesifikasi seperti yang ditunjukkan di bawah ini untuk mencegah kejutan listrik dan penyebaran api.1) Lebih dari Tegangan Kategori II 2) Tingkat Pencemaran 2 3) Tingkat Pengisolasi Dasar yang Dibutuhkan, ISOLASI Tambahan,atau REINFORCED INSULATION 4) Lini tegangan maksimum ke netral 300Vac rms atau 300Vdc Tentang standar keselamatan Silakan ikuti instruksi berikut untuk memenuhi persyaratan standar keselamatan. Ketidakpatuhan terhadap instruksi ini melanggar standar keselamatan. (Produk ini bukan peralatan keselamatan.)..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................yang ditentukan dalam manual penggunaan, antara daya utama eksternal (sirkuit utama) dan peralatan ini. ● Jika akses sirkuit Safety Extra Low Voltage (SELV) harus terhubung ke terminal input sinyal, terminal output SSR Drive,Terminal output arus atau terminal komunikasi (RS485), memastikan untuk menyediakan isolasi dasar antara sirkuit SELV dan terminal ini (Misalnya, menggunakan trafo yang memiliki isolasi dasar atau tingkat yang lebih tinggi dari isolasi).Isolasi dasar membutuhkan celah setidaknya 1.5 mm dan creepage setidaknya 3,0 mm. Jika isolasi tersebut tidak disediakan, kepatuhan keamanan UL61010 dan EN61010 dapat menjadi tidak sah.● Seluruh peralatan ini harus dipasang di kandang untuk mencegah kejutan listrik dan penyebaran api● Pastikan untuk memasang sirkuit perlindungan eksternal yang tepat untuk mencegah kenaikan suhu yang berlebihan dll.Pastikan untuk mematikan listrik dan memakai sarung tangan perlindungan atau kacamata pengaman, untuk mencegah kejutan listrik. ● Atur sinyal input parameter yang tepat yang sesuai dengan setiap input yang akan dihubungkan.● Jangan gunakan peralatan ini untuk pengukuran sirkuit yang termasuk dalam kategori pengukuran II, III, atau IV. ● Jangan gunakan peralatan ini untuk pengukuran sinyal yang tegangan lebih dari 30 VRMS atau lebih dari 60 V DC diterapkan.● Jika ada risiko bahwa seseorang mungkin bersentuhan dengan terminal saat instrumen sedang dihidupkan, pasang penutup terminal (opsional) untuk mencegah kejutan listrik.................................................................................................................................................................................................... ️ Perhatikan bahwa kelas isolasi untuk peralatan ini adalah sebagai berikut. Sebelum instalasi, pastikan bahwa kelas isolasi untuk peralatan memenuhi persyaratan penggunaan.arus, tegangan) Keluar kontrol 2 (SSR drive, arus, tegangan) Keluar kontrol 1 (SSR drive, arus, tegangan) Keluar kontrol 2 (SSR drive, arus, voltage) Digital input 1 to 3 Communication (RS-485) Power supply (100 to 240V AC) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Basic insulation (1500 V AC) Functional insulation (500 V AC) No insulation (1) (2) (1) (2) Internal circuit Process value input Remote SV input CT input Digital input 1 to 5 Communication (RS-485) Power supply (24V DC/24V AC) (1): Ketika kode ke-9 adalah "J" AL 1 dan 2: independen umum (2): Ketika kode ke-9 selain "J" AL 1 sampai 3:● Sebuah saklar listrik atau pemutus sirkuit harus dipasang di dalam fasilitas pasokan listrik. ● Saklar listrik atau pemutus sirkuit harus dipasang dengan benar dan mudah dijangkau oleh operator. ● Saklar listrik atau pemutus sirkuit harus diidentifikasi sebagai yang digunakan untuk produk ini.● Kawat listrik harus dibuat hanya oleh personil yang berkualitas dan sesuai dengan standar lokal dan nasional Anda. ● Untuk kabel catu daya, gunakan kawat yang sama dengan kawat terisolasi vinil 600V atau lebih tinggi. ● Untuk mencegah kerusakan dan kegagalan peralatan, berikan tegangan daya nominal.● Untuk mencegah kejutan dan kerusakan peralatan● Sebelum menyalakan listrik, pastikan bahwa ruang kosong telah dijamin untuk mencegah kejut atau kebakaran.● Jangan menyentuh terminal saat mesin menyala● Jangan pernah membongkar, mengkonversi, memodifikasi atau memperbaiki peralatan ini.silahkan hubungi produsen dan kembalikan produk. ● Output relay adalah bagian yang memiliki umur yang terbatas. Ketika kontak relay output mencapai akhir hidupnya, mungkin tetap dalam keadaan aktif, atau tidak aktif. Untuk keamanan, gunakan sirkuit pelindung di luar.● Pengaturan standar pabrik peralatan ini adalah sebagai berikut. Ubah pengaturan yang diperlukan sehingga peralatan untuk memenuhi aplikasi Anda. Harap dicatat bahwa pengaturan yang tidak benar dapat menyebabkan overheating atau kerusakan tak terduga
