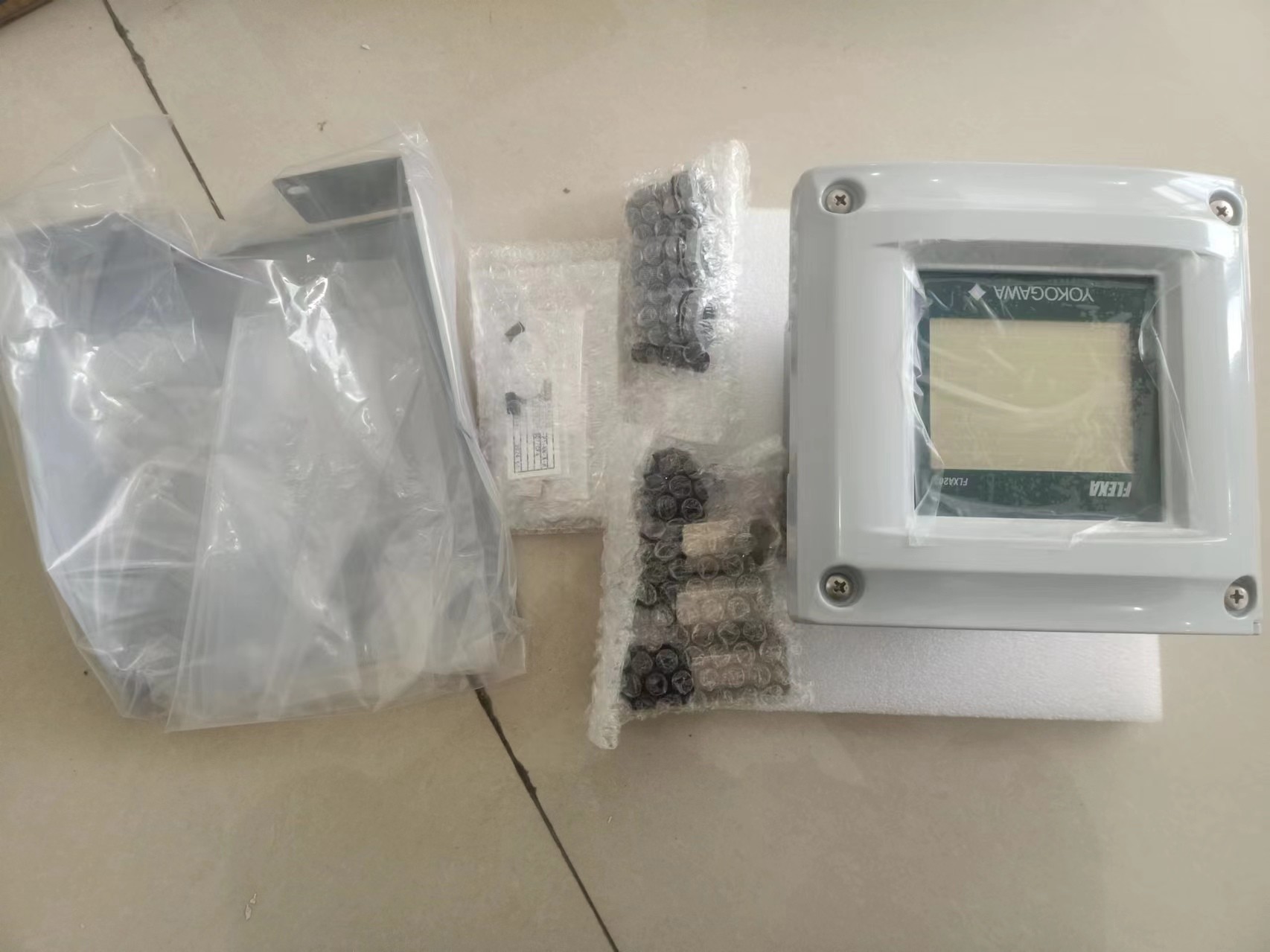

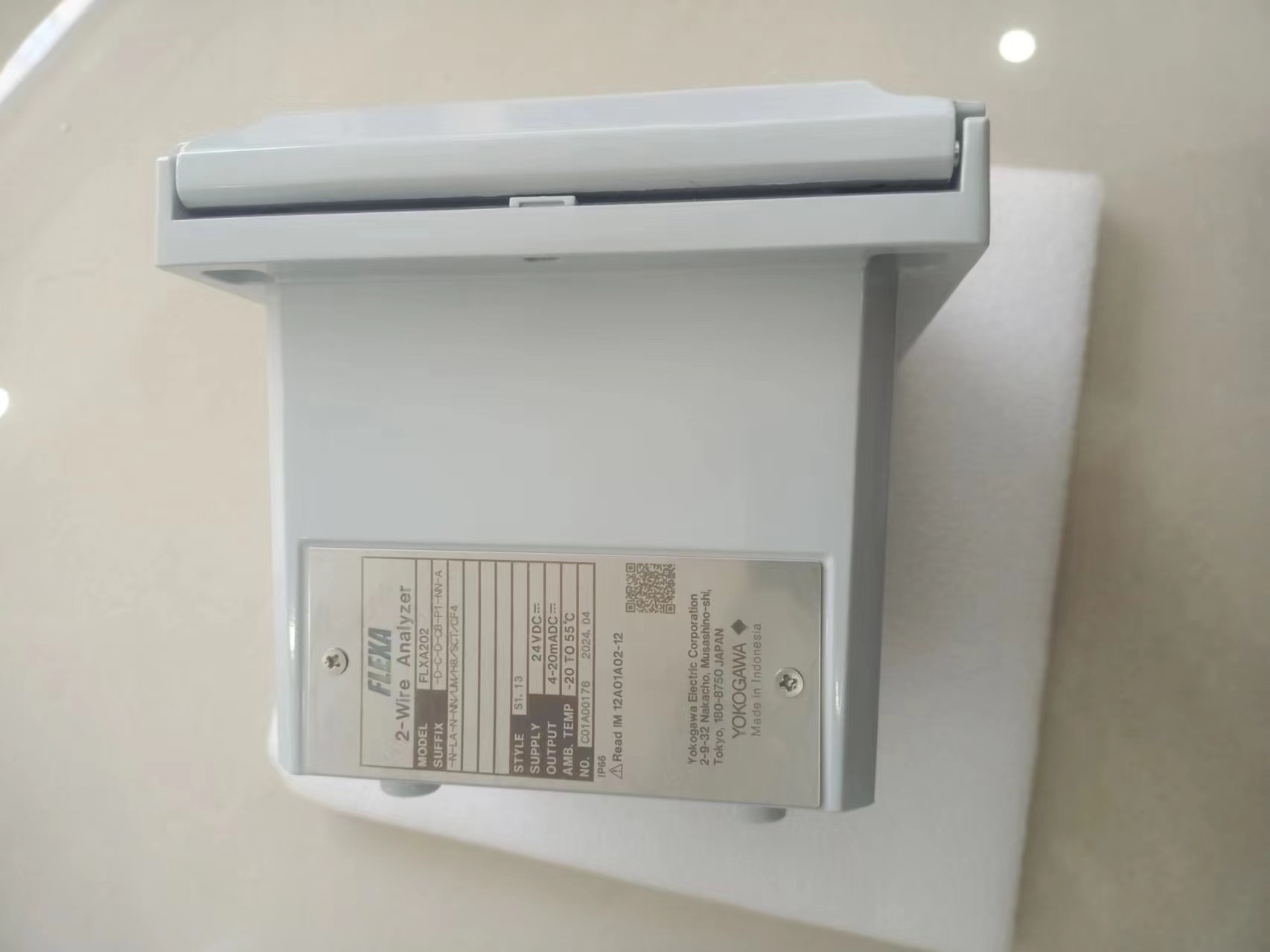

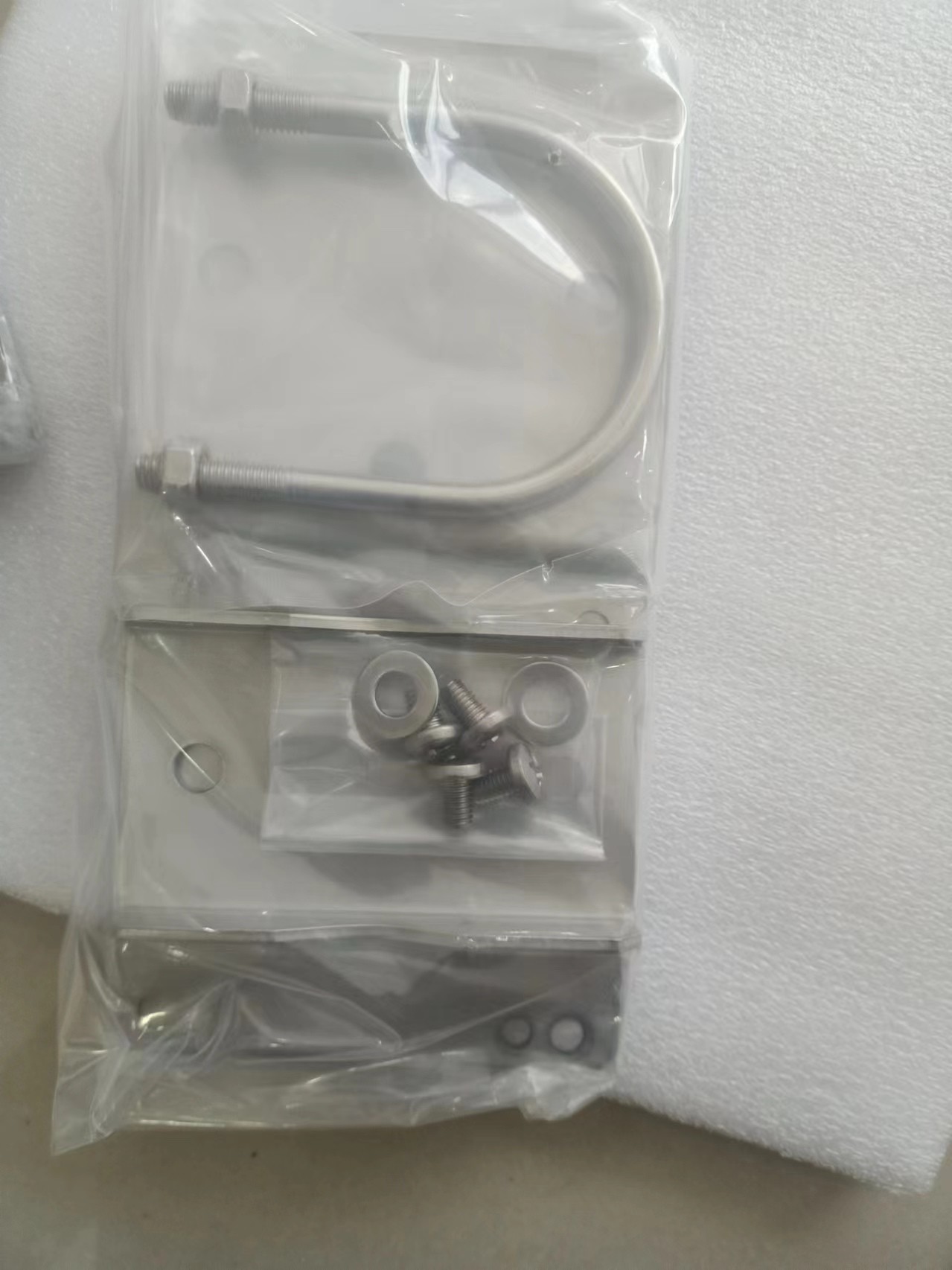

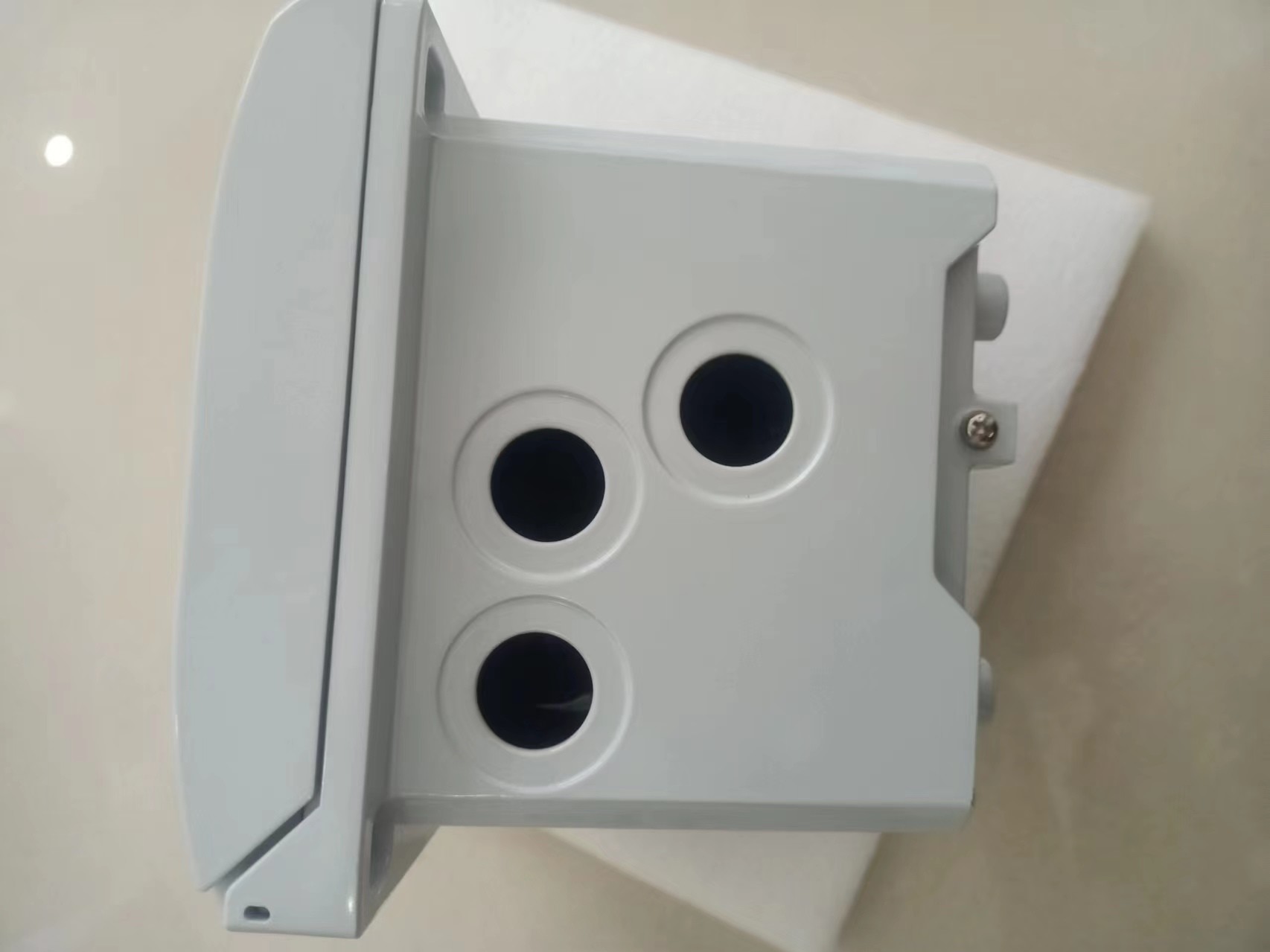

Yokogawa FLXA202 2-Wire Dual Channel Transmitter/Analyzer dari Jepang Customized OEM

Konduktivitas Induktif (ISC) ■ Spesifikasi Input Kompatibel dengan Yokogawa induktif konduktivitas ISC40 seri dengan sensor suhu terintegrasi: NTC30k atau Pt1000. ■ Input Range Konduktivitas:0 sampai 2000 mS/cm pada suhu referensi 25 oC. Suhu: -20 sampai 140 oC Panjang kabel: maksimal 60 meter total panjang kabel sensor tetap + WF10 ((J) kabel ekstensi.Pengaruh kabel dapat diatur dengan melakukan AIR CAL dengan kabel yang terhubung ke sel kering. ■ Jangkauan output Konduktivitas: min. span: 100 μS/cm max. span: 2000 mS/cm (max 90% penghapusan nol) Suhu: min. span 25 oC max.rentang 160 oC ■ Kinerja (Keakuratan) (spesifikasi dinyatakan dengan input simulasi) (Span output adalah 0-100 μS/cm atau lebih) Konduktivitas: Linearitas: ±(0.4 % F.S. + 0.3 μS/cm) Pengulangan: ±(0.4 % F.S. + 0.3 μS/cm) Suhu: ±0.3 oC Respon langkah:90% (< 2 dekade) dalam 8 detik Catatan: "FS" berarti nilai pengaturan maksimum output analizer. 2-4. Oksigen Larut (DO) ■ Spesifikasi Masukan FLXA202 menerima output dari sensor Oksigen Larut yang ditutupi membran.Sensor ini bisa tipe Galvanic, dimana sensor menghasilkan tegangan penggerak sendiri atau tipe Polarographic, dimana sensor menggunakan tegangan penggerak eksternal dari konverter.Kisaran input adalah 0-50 μA untuk sensor Galvanic dan 0-1 mikro A untuk sensor PolarographicUntuk kompensasi suhu, FLXA202 menerima elemen Pt1000 (sensor DO30) dan NTC22k (sensor OXYFERM dan OXYGOLD).:-20 sampai 150 oC Catatan: Suhu proses untuk DO30 adalah 0 sampai 40 oC Sensor Hamilton: Oxyferm: Kisaran pengukuran: 10 ppb sampai 40 ppm Kisaran suhu: 0 sampai 130 oC Oxygold G: Kisaran pengukuran:2 ppb sampai 40 ppm Kisaran suhu: 0 sampai 130 oC Oxygold B: Kisaran pengukuran: 8 ppb sampai 40 ppm Kisaran suhu: 0 sampai 100 oC ■ Kisaran output konsentrasi DO: mg/l (ppm): min.: 1 mg/l (ppm) max.: 50 mg/l (ppm) ppb: min.: 1 ppb max.:9999 ppb % kejenuhan: min.: 10 % max.: 600 % Suhu: min. rentang 25 oC max. rentang 170 oC ■ Kinerja (Keakuratan) (Spesifikasi dinyatakan dengan input simulasi) Kinerja dalam mode ppm: Linearitas: ±0.05 ppm atau ±00,8% F.S., mana yang lebih besar Kemulangan: ±0,05 ppm atau ±0,8% F.S., mana yang lebih besar Keakuratan: ±0,05 ppm atau ±0,8% F.S., mana yang lebih besar Kinerja dalam modus ppb: Linearitas: ±1 ppb atau ±0.8% F.S, mana yang lebih besar Kemulangan: ±1 ppb atau ±0,8% F.S, mana yang lebih besar Keakuratan: ±1 ppb atau ±0,8% F.S, mana yang lebih besar Keakuratan suhu Linearitas: ±0,3 oC Kemulangan: ±0,1 oC:±0,3 oC Catatan: "FS" berarti nilai pengaturan maksimum output analizer. 2-5. pH/Oxidation-reduction Potential (pH/ORP) dengan sensor digital,FU20F pH/ORP SENCOM Sensor ■ Spesifikasi Masukan Komunikasi digital dua arah (RS-485) antara FU20F dan FLXA202 ■ Jangkauan Masukan (tergantung pada FU20F) pH: 0 sampai 14 pH ORP: -1500 sampai 1500 mV rH: 0 sampai 100 rH Suhu: -10 sampai 105 oC ■ Rentang output pH: min. rentang 1 pH max. rentang 20 pH ORP: min. rentang 100 mV max. rentang 3000 mV rH: min. rentang 2 rH max.rentang 100 rH Suhu: min. rentang 25 oC max. rentang 170 oC Feb. 02, 2016-00 4 Semua hak dilindungi. Hak cipta © 2015, Yokogawa Electric Corporation GS 12A01A03-01EN 3. Listrik ■ Output Signal Umum:Satu output 4-20 mA DC Note: Toleransi: ±0,02 mA Komunikasi digital HART dua arah, ditumpuk pada sinyal mA (4-20mA) Fungsi output: Linear atau Non-linear (tabel 21 langkah) Fungsi Burn Out:(NAMUR 43 kecuali ISC) Tanpa HART/PH201G: Turun: 3,6 mA (sinyal: 3,8 sampai 20,5 mA untuk pH/ORP, SC dan DO) (sinyal: 3,9 sampai 20,5 mA untuk ISC) Naik: 22 mA Dengan HART/PH201G: Turun: 3,6 mA untuk pH/ORP, SC dan DO Turun: 3,9 mA untuk ISC (sinyal: 3,8 sampai 20.5 mA untuk pH/ORP, SC dan DO) (sinyal: 3,9 sampai 20,5 mA untuk ISC) Hingga: 22mA ■ Pasokan Daya Sistem yang didukung loop DC nominal 24 V Satu (1) Modul sensor (1 input): 16 sampai 40V DC (untuk pH / ORP (sensor analog),SC dan DO) 17 sampai 40V DC (untuk ISC) 21 sampai 40V DC (untuk sensor pH/ORP SENCOM) Dua (2) modul sensor (2 input): 22,8 sampai 40V DC (untuk pH/ORP (sensor analog), SC dan DO) Catatan: Ketika FLXA202 digunakan dalam mode multi drop komunikasi HART, sinyal output diubah dari 12.5 mA DC ke 4 mA DC segera setelah daya dihidupkan. pasokan daya yang cukup untuk instrumen harus disediakan. gambar 1 Supply Voltage dan beban Resistance untuk pH/ORP (sensor analog),SC dan DO Gambar 2 Tegangan Supply dan Resistensi Beban untuk sensor SENCOM ISC dan pH/ORP Feb. 02, 2016-00 ● Resistensi beban maksimum pH/ORP (sensor analog), SC dan DO: Lihat Gambar 1. Sensor SENCOM ISC dan pH/ORP: Lihat Gambar 2. ■ Layar LCD dengan layar sentuh: Hitam/Bodas:213 x 160 piksel Pengaturan kontras tersedia di layar sentuh Bahasa pesan: 12 (bahasa Inggris, Cina, Ceko, Prancis, Jerman, Italia, Jepang, Korea, Polandia, Portugis, Rusia dan Spanyol) Satu analis memiliki semua 12 bahasa.Deskripsi untuk pilihan bahasa dan nama bahasa ditulis dalam bahasa Inggris. Catatan: Hanya alfabet Inggris dan numerik yang tersedia untuk nomor tag, deskripsi tambahan untuk setiap nilai di layar tampilan dan kata sandi. Catatan: Hanya untuk bahasa pesan di layar,12 bahasa disediakan. 4. Mekanis dan lainnya ■ Casing, Cover: • Aluminium alloy cast + epoxy coating • Aluminium alloy cast + urethane coating • Aluminium alloy cast + high anti-corrosion coating Warna:Perlindungan abu-abu perak: IP66 (kecuali Kanada), Tipe 4X (kecuali Kanada), Tipe 3S/4X (Kanada) ■ Ukuran kabel dan terminal Ukuran kabel: Diameter luar: 6 sampai 12 mm (cocok untuk kelenjar kabel M20) Ukuran sekrup terminal:M4 torsi sekrup: 1.2 N•m Terminal kawat: Terminal pin, terminal cincin dan terminal sekop dapat digunakan untuk terminal pasokan listrik analizer dan terminal sensor.Terminal pin: diameter pin: max. 1,9 mm Ring dan ujung sekop: lebar: max. 7,8 mm ■ Kabel Masuk 3 lubang, M20 kabel kelenjar x 3 pcs Tutup colokan x 1 pcs Catatan: Kabel kelenjar dan colokan dikirimkan dengan analizer,tetapi tidak dipasang ke dalam analizer. ■ Pemasangan Hardware pemasangan (opsional): • Kit pemasangan universal (Catatan) • Hardware pemasangan pipa dan dinding • Hardware pemasangan panel Catatan:Kit ini berisi pipa dan dinding pemasangan hardware dan panel pemasangan hardware. Hood (opsional):• Baja tahan karat • Baja tahan karat dengan pelapis uretan • Baja tahan karat dengan pelapis epoksi ■ Plat Tag Baja tahan karat Jika kode tambahan, pelat tag yang bertuliskan nomor tag dikirimkan dengan analizer.8 40 Pengukuran tegangan (V) 2 sensor Resistensi beban (Ω) Jangkauan komunikasi digital (HART) 250 304 600 516 1000 0 18 24.7 V - 11.5 0.022 R = 1295 17 22.86 40 Kecuali SENCOM Tegangan (V) Resistensi beban (Ω) Jangkauan komunikasi digital (HART) 18.2 21 5 Semua hak dilindungi. Copyright © 2015,Yokogawa Electric Corporation GS 12A01A03-01EN ■ Adaptor Saluran Menggunakan adaptor opsional • G1/2 (jumlah: 3) • 1/2NPT (jumlah: 3) • M20 x 1.5 (jumlah: 3) Adaptor saluran ini dikirimkan dengan analizer, tetapi tidak dirakit ke dalam analizer.■ Ukuran Casing 165 x 165 x 155 mm (W x H x D) (tanpa kelenjar kabel) ■ Berat kira-kira. 2.5 kg ■ Suhu Operasi Lingkungan -20 sampai +55 oC ■ Suhu Penyimpanan -30 sampai +70 oC ■ Kelembaban 10 sampai 90% RH pada 40oC (Tidak Kondensasi) ■ Dokumen Dokumen berikut dikirimkan dengan analizer; salinan kertas: Manual Start-up ditulis dalam bahasa Inggris Keamanan pencegahan ditulis dalam bahasa Inggris CD-ROM: Start-up Manual written in English User's Manual written in English Safety Regulations Manual for European region written in 25 languages General Specifications written in English Technical Information for HART Communication written in English User Setting Table of 5 kinds of measurement/sensor type written in English ■ Regulatory Compliance Safety: UL 61010-1 UL 61010-2-030 CAN/CSA-C22.2 No.61010-1 CAN/CSA-C22.2 No.61010-2-030 EN 61010-1 EN 61010-2-030 EMC: EN 61326-1 Kelas A,Tabel 2 (Untuk digunakan di lokasi industri) EN 61326-2-3 AS/NZS CISPR11 RCM: EN 55011 Kelas A, Kelompok 1 Korea Electromagnetic Conformity Standard Kelas A 한국 전자파적합성 기준 Ketinggian instalasi: 2000 m atau kurang Kategori berdasarkan IEC 61010:I (Catatan 1) Tingkat polusi berdasarkan IEC 61010: 2 (Catatan 2) Catatan 1: Kategori instalasi, yang disebut kategori over-voltage, menentukan tegangan tahan impuls.dua kawat pemancar) digunakan untuk koneksi ke sirkuit di mana langkah-langkah diambil untuk membatasi overvoltage sementara ke tingkat yang rendah yang sesuaiCatatan 2: Tingkat polusi menunjukkan tingkat keberadaan zat padat, cair, gas atau inklusi lainnya yang dapat mengurangi kekuatan dielektrik.Keamanan intrinsik dan nonincendive (kode akhiran Tipe : -CB, -CD, -DD): ATEX Persetujuan keamanan intrinsik Standar yang berlaku Atmosfer Ledakan EN 60079-0:2012/A11: 2013 Peralatan - Persyaratan Umum EN 60079-11:2012 Perlindungan peralatan oleh keamanan intrinsik i ETyp perlindungan II 1 G Ex ia IIC T4 Ga Group: II Kategori: 1G T4: untuk suhu sekitar: ∼20 sampai 55oC Tekanan atmosfer: 80kPa (0,8bar) sampai 110kPa (1,1bar) IECEx Persetujuan keamanan intrinsik Standar yang berlaku IEC 60079-0: 2011 Bagian 0:Peralatan - Persyaratan Umum IEC 60079-11: 2011 Bagian 11: Perlindungan peralatan dengan keamanan intrinsik i Jenis perlindungan Ex ia IIC T4 Ga T4: untuk suhu sekitar: 20 sampai 55oC Tekanan atmosfer: 80kPa (0,8bar sampai 110kPa (1.1bar) FM Keselamatan intrinsik dan persetujuan nonincentive Standar yang berlaku Kelas-3600: Standar persetujuan tahun 2011 untuk peralatan listrik untuk digunakan di lokasi berbahaya (diklasifikasikan) Persyaratan umum Kelas-3610:Standar persetujuan 2010 untuk peralatan yang aman secara intrinsik dan peralatan terkait untuk digunakan dalam Kelas I, II, dan III, Divisi 1, Lokasi Berbahaya (Klasifikasi) Kelas-3611: 2004 Peralatan Listrik Nonincendious untuk digunakan di Kelas I dan II, Divisi 2 dan Kelas III, Divisi 1 dan 2,Lokasi Berbahaya (Klasifikasi) Kelas 3810: 2005 Peralatan listrik untuk pengukuran, kontrol dan penggunaan laboratorium ANSI/NEMA 250:2014 Lapisan untuk peralatan listrik (maksimum 1000 volt) ANSI/ISA 60079-0 2013 Bagian 0:Persyaratan Umum ANSI/ISA 60079-11 2014 Bagian 11: Perlindungan peralatan dengan keamanan intrinsik i Jenis perlindungan Kelas I, Divisi 1, Kelompok A, B, C dan D (Selamat intrinsik) Kelas I, Divisi 2, Kelompok A, B, C dan D (Belum membakar) Kelas I,Zona 0, Kelompok IIC di Haza
