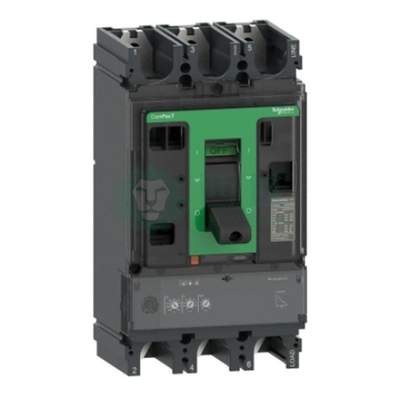

Schnerder C63N32D630 Pemutus Sirkuit ComPacT NSX630N, 50kA Pada 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Pole 3d

  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
Tempat asal Cina
Nama merek Schnerder
Sertifikasi CE
Nomor model C63N32D630
Kuantitas min Order 1
Harga USD$400
Kemasan rincian Kotak
Waktu pengiriman Di dalam stok
Syarat-syarat pembayaran L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan 500PC

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Jangkauan ComPacT generasi baru Nama produk ComPacT NSX generasi baru
nama pendek perangkat NSX630N deskripsi tiang 3P
Deskripsi tiang yang dilindungi 3D
Menyoroti

Pemutus sirkuit 3d ComPacT NSX630N

,

50kA pemutus sirkuit ComPacT NSX630N

,

MicroLogic 2.3 pemutus sirkuit ComPacT NSX630N
Tinggalkan pesan
Deskripsi Produk

Utama
Jangkauan ComPacT generasi baru
Nama produk ComPacT NSX generasi baru
Nama singkat perangkat NSX630N
jenis produk atau komponen Pemutus sirkuit
Aplikasi perangkat Distribusi
Deskripsi tiang 3P
Deskripsi tiang yang dilindungi 3D
[Dalam] arus nominal 630 A pada 40 °C
[Ue] tegangan operasi nominal 690 V AC 50/60 Hz
Jenis jaringan AC
Frekuensi jaringan 50/60 Hz
Kesesuaian untuk isolasi Ya sesuai dengan EN/IEC 60947-2
Kategori penggunaan Kategori A
[Icu] kapasitas pemutusan sirkuit pendek tertinggi 85 kA Icu pada 220/240 V AC 50/60 Hz sesuai dengan IEC 60947-2
50 kA Icu pada 380/415 V AC 50/60 Hz sesuai dengan IEC 60947-2
42 kA Icu pada 440 V AC 50/60 Hz sesuai dengan IEC 60947-2
30 kA Icu pada 500 V AC 50/60 Hz sesuai dengan IEC 60947-2
22 kA Icu pada 525 V AC 50/60 Hz sesuai dengan IEC 60947-2
10 kA Icu pada 660/690 V AC 50/60 Hz sesuai dengan IEC 60947-2
50 kA pada 480 V AC 50/60 Hz sesuai dengan UL 508
Tingkat kinerja N 50 kA 415 V AC
Nama unit perjalanan MicroLogic 2.3
Teknologi Trip Unit Elektronik
Fungsi perlindungan unit perjalanan LSoI
Jenis kontrol Berganti
Mode pemasangan pemutus sirkuit Tetap
Perlengkapan tambahan
[Ui] tegangan isolasi nominal 800 V AC 50/60 Hz
[Uimp] impuls dinilai menahan tegangan 8 kV
[Ics] kapasitas pemutusan sirkuit pendek nominal 85 kA pada 220/240 V AC 50/60 Hz sesuai dengan IEC 60947-2
50 kA pada 380/415 V AC 50/60 Hz sesuai dengan IEC 60947-2
42 kA pada 440 V AC 50/60 Hz sesuai dengan IEC 60947-2
30 kA pada 500 V AC 50/60 Hz sesuai dengan IEC 60947-2
11 kA pada 525 V AC 50/60 Hz sesuai dengan IEC 60947-2
10 kA pada 660/690 V AC 50/60 Hz sesuai dengan IEC 60947-2
Daya tahan mekanik 15000 siklus
Daya tahan listrik 8000 siklus pada 440 V In/2
4000 siklus pada 440 V
6000 siklus pada 690 V In/2
2000 siklus pada 690 V
Penyebaran daya per tiang 39.69 W
dukungan pemasangan Backplate
Posisi pemasangan Horizontal dan vertikal
Datar di belakang
Sambungan atas Bagian depan
koneksi ke bawah Bagian depan
Pitch koneksi 45 mm
Jenis perlindungan L: untuk perlindungan overload (panjang waktu)
Jadi: untuk perlindungan sirkuit pendek jangka pendek dengan penundaan tetap
I: untuk perlindungan langsung dari sirkuit pendek
Peringkat satuan perjalanan 630 A pada 40 °C
Pengaturan pengambil jangka panjang tipe Ir (perlindungan termal) 9 pengaturan yang dapat disesuaikan
[Ir] jangkauan pengaturan perlindungan jangka panjang 250...630 A
Tipe penyesuaian penundaan perlindungan jangka panjang Tetap
[tr] rentang penyesuaian penundaan perlindungan jangka panjang 400 s pada 1,5 x Ir
16 s pada 6 x Ir
11 s pada 7,2 x Ir
memori termal 20 menit sebelum dan setelah tersandung
Tipe penyesuaian pengambil perlindungan jangka pendek Isd 9 pengaturan yang dapat disesuaikan
[Isd] Jangkauan penyesuaian perlindungan jangka pendek 1.5...10 x Ir
Tipe penyesuaian penundaan perlindungan jangka pendek tsd Tetap
Pengaturan perlindungan langsung tipe II Tetap
[Ii] rentang pengaturan perlindungan pick-up instan 6900 A
Perlindungan terhadap kebocoran tanah Tanpa
Zona selektif interlocking ZSI Tanpa
Jumlah slot untuk alat bantu listrik 6 slot (s)
Sinyal lokal LED berkedip (hijau) untuk siap beroperasi
LED 105 % Ir (merah) untuk overload
LED 90 % Ir (orange) untuk overload
Lebar (W) 140 mm
Ketinggian (H) 255 mm
Kedalaman (D) 110 mm
berat bersih 6.2 kg
Lingkungan
Standar EN/IEC 60947
Sertifikasi produk CCC
EAC
Marinir
Kategori tegangan tinggi Kelas II
Kelas perlindungan kejut listrik Kelas II
Tingkat polusi 3 sesuai dengan IEC 60664-1
Tingkat perlindungan IP IP40 sesuai dengan IEC 60529
IK tingkat perlindungan IK07 sesuai dengan IEC 62262
Suhu udara sekitar untuk operasi -25...70 °C
Suhu udara sekitar untuk penyimpanan -50...85 °C
Kelembaban relatif 0... 95%
Ketinggian operasi 0...2000 m tanpa degradasi
2000 m...5000 m dengan derating
Satuan kemasan
Unit Jenis Paket 1 PCE
Jumlah Unit dalam Paket 1 1
Paket 1 Tinggi 15.0 cm
Paket 1 Lebar 16.0 cm
Paket 1 Panjang 29.5 cm
Paket 1 Berat 5.732 kg
Unit Jenis Paket 2 S04
Jumlah Unit dalam Paket 2 2
Paket 2 Tinggi 30.0 cm
Paket 2 Lebar 40.0 cm
Paket 2 Panjang 60.0 cm
Paket 2 Berat 12.318 kg
