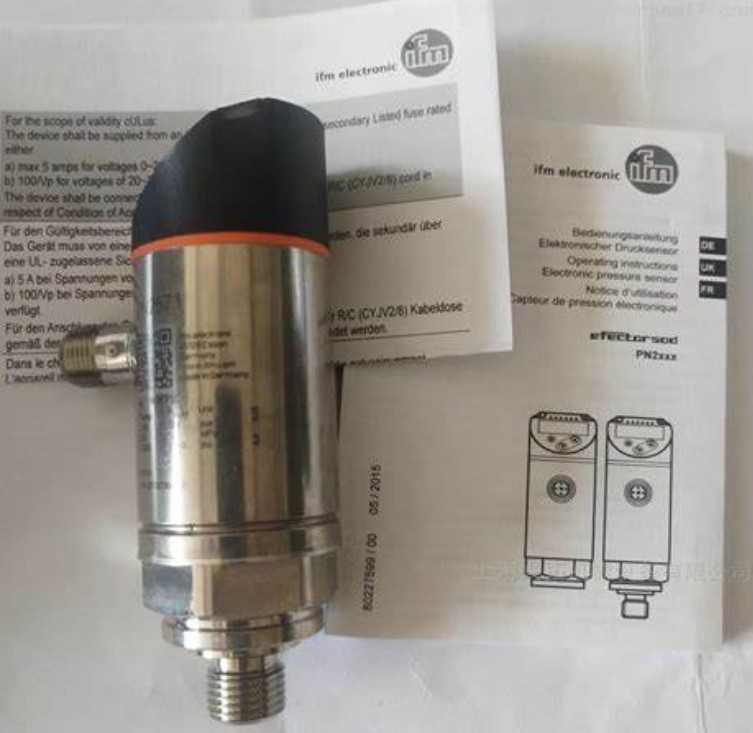

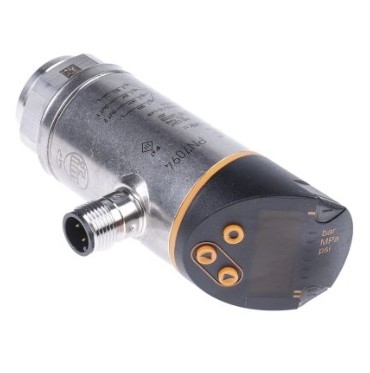

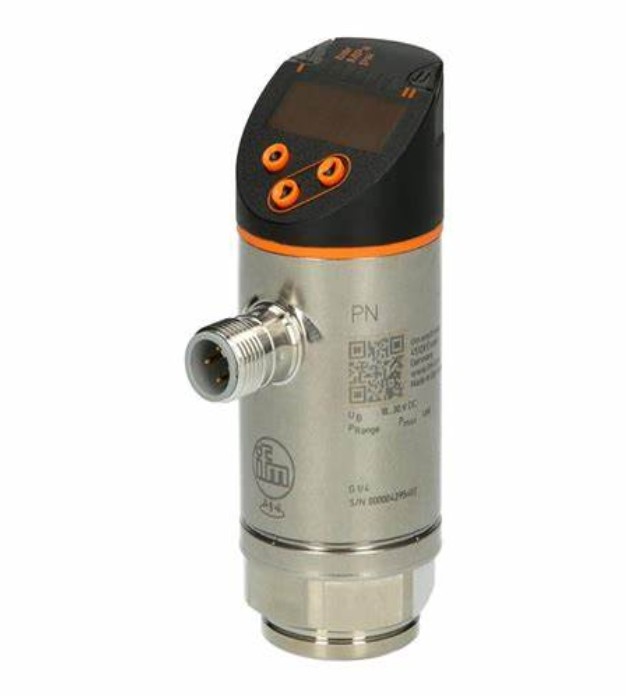

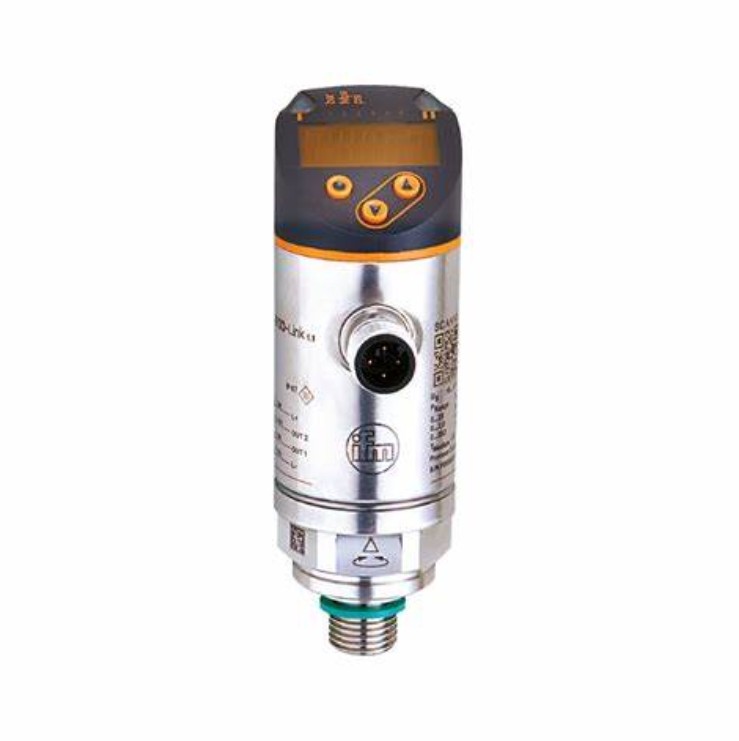

Sensor Tekanan IFM Dengan Tampilan PN2571 PN-250-SEG14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
Tempat asal Cina
Nama merek IFM
Sertifikasi CE
Nomor model PN2571
Kuantitas min Order 1
Harga USD$370
Kemasan rincian Kotak
Waktu pengiriman 4-6 minggu
Syarat-syarat pembayaran L/C, D/A, D/P, T/T, Western Union, MoneyGram

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Suhu rata-rata [°C] -25...80 Ketahanan vakum [mbar] -1000
Waktu tunda penyalaan [s] Ya. Jumlah total keluaran 2
Menyoroti

PN2571 Sensor tekanan dengan tampilan

,

Sensor tekanan IFM dengan tampilan

,

US Sensor tekanan dengan tampilan
Tinggalkan pesan
Deskripsi Produk
Karakteristik produk
Jumlah input dan output Jumlah output digital: 2; Jumlah output analog: 1
Jangkauan pengukuran
0...250 bar 0...3625 psi 0...25 MPa
Sambungan proses sambungan berujung G 1/4 benang luar (DIN EN ISO 1179-2); benang dalam:M5
Aplikasi
Sistem kontak berlapis emas
Elemen pengukuran sel film tipis logam
Aplikasi untuk aplikasi industri
Media Cairan dan gas
Suhu rata-rata [°C] - 25...80
Min. tekanan meledak
1200 bar 17400 psi 120 MPa
Nomor tekanan
500 bar 7250 psi 50 MPa
Resistensi vakum [mbar] - 1.000
Jenis tekanan tekanan relatif
Data listrik
Tegangan operasi [V] 18...30 DC; (ke SELV/PELV)
Konsumsi arus [mA] < 35
Min. resistensi isolasi [MΩ] 100; (500 V DC)
Kelas perlindungan III
Perlindungan polaritas terbalik Ya, benar.
Waktu keterlambatan power-on 0.3
Anjing pengawas terintegrasi Ya, benar.
Input / output
Jumlah input dan output Jumlah output digital: 2; Jumlah output analog: 1
Output
Jumlah total output 2
Sinyal output sinyal switching; sinyal analog; IO-Link; (dikonfigurasi)
Desain listrik PNP/NPN
Jumlah output digital 2
Fungsi output biasanya terbuka / tertutup; (dikonfigurasi)
Max. output switching tegangan turun DC [V] 2
Nilai arus tetap dari output switch DC [mA] 250
Frekuensi beralih DC [Hz] < 500
Jumlah output analog 1
Kekuatan output arus analog [mA] 4Aku tidak tahu.20; (berskala 1:5)
Maks. beban [Ω] 500
Tegangan output analog [V] 0Aku tidak tahu.10; (berskala 1:5)
Min. beban resistensi [Ω] 2000
Perlindungan sirkuit pendek Ya, benar.
Jenis perlindungan sirkuit pendek Ya (tidak mengunci)
Perlindungan atas beban Ya, benar.
Jangkauan pengukuran/pengaturan
Jangkauan pengukuran
0...250 bar 0...3625 psi 0...25 MPa
Titik awal analog
0...200 bar 0...2900 psi 0...20 MPa
Titik akhir analog
50...250 bar 725...3625 psi 5...25 MPa
Pengaturan pabrik / CMPT = 2
Titik pengaturan SP
1.5...250 bar 25...3625 psi 0.15...25 MPa
Titik reset rP
0.5... 249 bar 10...3610 psi 0.05Aku tidak tahu.24.9 MPa
Min. perbedaan antara SP dan rP
1.5 bar 15 psi 0.15 MPa
Dalam langkah-langkah
0.5 bar 5 psi 00,05 MPa
Status_B Resolusi tinggi / CMPT = 3
Titik pengaturan SP
1.6...250 bar 23...3626 psi 0.16...25 MPa
Titik reset rP
0.5... 249 bar 8...3611 psi 0.05Aku tidak tahu.24.9 MPa
Min. perbedaan antara SP dan rP
1.1 bar 15 psi 0.11 MPa
Dalam langkah-langkah
0.1 bar 1 psi 0.01 MPa
Keakuratan / penyimpangan
Keakuratan titik switch [% dari rentang] < ± 0,4; (Menurunkan 1:1)
Kemungkinan berulang [% dari rentang] < ± 0,1; (dengan fluktuasi suhu < 10 K; Turun 1:1)
Penyimpangan karakteristik [% dari rentang] < ± 0,25 (BFSL) / < ± 0,5 (LS);1; BFSL = Best Fit Straight Line; LS = pengaturan nilai batas)
Penyimpangan histeresis [% dari rentang] < ± 0,1; (Menurunkan 1:1)
Stabilitas jangka panjang [% dari rentang] < ± 0,05; (Menurunkan 1:1; per 6 bulan)
Koefisien suhu titik nol [% dari rentang / 10 K] 0,2; (-25...80 °C)
Koefisien suhu rentang [% dari rentang / 10 K] 0,2; (-25...80 °C)
Catatan tentang akurasi / penyimpangan Keakuratan titik switch, kesalahan linearitas di bawah DNV GL: < ± 1%: < ± 1%
Waktu reaksi
Waktu respons [ms] < 1.5
Waktu keterlambatan dS, dr [s] yang dapat diprogram 0Aku tidak tahu.50
Nilai proses damping dAP [s] 0Aku tidak tahu.4
Damping untuk output analog dAA [s] 0Aku tidak tahu.4
Waktu respons maksimum output analog [ms] 3
Perangkat lunak / pemrograman
Opsi pengaturan parameter Hysteresis / jendela; terbuka / tertutup secara normal; penundaan menyalakan / mematikan; Damping; unit tampilan; output arus / tegangan
Antarmuka
Antarmuka komunikasi IO-Link
Jenis transmisi COM2 (38,4 kBaud)
Revisi IO-Link 1.1
Standar SDCI IEC 61131-9
Mode SIO Ya, benar.
Kelas pelabuhan utama yang diperlukan A; (ketika pin 2 tidak terhubung: B)
ID perangkat yang didukung
Jenis operasi DeviceID
Pengaturan pabrik / CMPT = 2 460
Status_B Resolusi tinggi / CMPT = 3 639
Catatan
Untuk informasi lebih lanjut silakan lihat file PDF IODD di "Downloads"
Pengaturan pabrik / CMPT = 2
Profil Sensor cerdas: Variabel data proses; Identifikasi perangkat, Diagnosis perangkat
Min. waktu siklus proses [ms] 2.3
Tekanan resolusi IO-Link [bar] 0.1
Data proses IO-Link (siklik)
Fungsi panjang bit
tekanan 14
informasi switching biner 2
Fungsi IO-Link (asiklik) Tag khusus aplikasi
Status_B Resolusi tinggi / CMPT = 3
Profil Smart Sensor ED2: Sensor Pengukuran Digital (0x000A), Identifikasi dan Diagnosis (0x4000)
Min. waktu siklus proses [ms] 3
Tekanan resolusi IO-Link [bar] 0.1
Data proses IO-Link (siklik)
Fungsi panjang bit
tekanan 16
status perangkat 4
informasi switching biner 2
Fungsi IO-Link (asiklik) Tag khusus aplikasi
Kondisi operasi
Suhu lingkungan [°C] - 25...80
Suhu penyimpanan [°C] - 40...100
Perlindungan IP 65; IP 67
Uji / persetujuan
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ketahanan kejut
DIN EN 60068-2-27 50 g (11 ms)
Resistensi getaran
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [tahun] 129
UL persetujuan
Nomor persetujuan UL J014
Direktif Peralatan Tekanan praktik teknik yang baik; dapat digunakan untuk cairan kelompok 2; cairan kelompok 1 atas permintaan
Data mekanik
Berat [g] 261.5
Bahan baja tahan karat (630/1.4542/17-4 PH); baja tahan karat (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Bahan (bagian basah) baja tahan karat (630/1.4542/17-4 PH)
Min. siklus tekanan 100 juta
Torsi peregangan [Nm] 25Aku tidak tahu.35; (momen pengetatan yang direkomendasikan; Tergantung pada pelumasan, segel dan tekanan nominal)
Sambungan proses sambungan berujung G 1/4 benang luar (DIN EN ISO 1179-2); benang dalam:M5
Penutup sambungan proses FKM (DIN EN ISO 1179-2)
Elemen pembatas terintegrasi tidak (dapat dilengkapi)
Tampilan / elemen pengoperasian
Tampilan
Unit tampilan 3 x LED, hijau (bar, psi, MPa)
Status pergantian 2 x LED, kuning
Nilai yang diukur Tampilan alfanumerik, merah/hijau 4 digit
