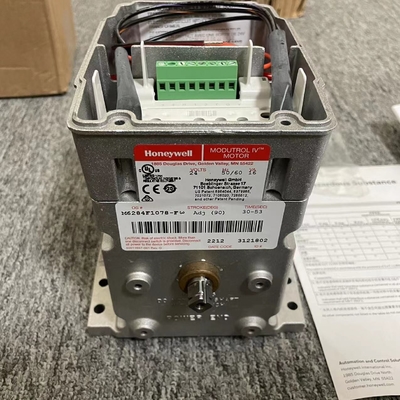

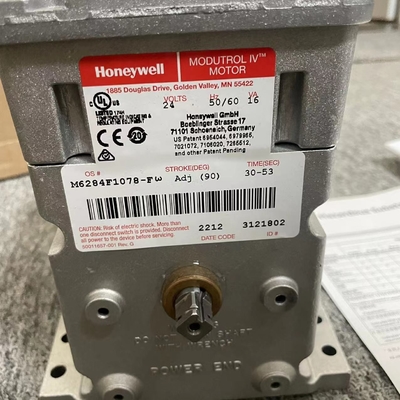

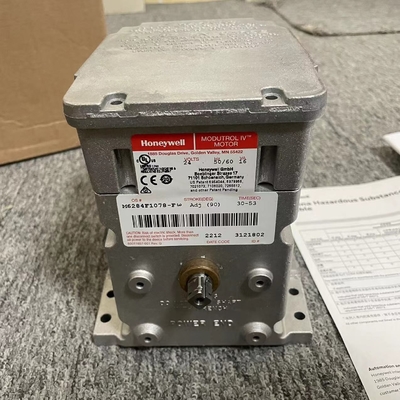

Asli Honeywell M6284F1078-F Modutrol Motor Servo Actuator Stok Dengan Harga Terbaik

Untuk motor nontradeline ONLISETING 160° STROKE1.Putar pot trim sepenuhnya searah jarum jam2.Drive motor ke posisi tengah sebagai FOLOVSModel tanpa transformer internalConnect 24 Vac ke terminal motor 2 dan 3 ke drive motor ooan,ortoterminal i dan 3 untuk mendi dengan motor tertutup di arah yang bertentangan seperti yang dilanggar dari DOWVBT sampai motor mencapai posisi tengah.Model dengan transformer internal-Connectjumper dari R sampai 2 untuk mendi motor terbuka (beriringan arah jarum jam dilihat dari ujung daya), atau dari terminal R ke i untuk menggerakkan motor tertutup (berlawanan arah dilihat dari ujung daya) sampai motor mencapai posisi tengah.Lihat Gambar 14.3.Insert 1/8 di,screwdriver blade into slot on inneyellowcam and MOVETOP OFSCREWDRIVER as far aspossible counterclockwise(viewed from power end)Repeat in successive cam slots until inner cam is againstcounterclockwise stop.
4Masukkan 1/8 inci pisau sekrup ke dalam slot pada kamera eksternal kuning dan MOVETOPOF screwdriver sejauh mungkin searah jarum jam. Ulangi di slot kamera berturut-turut sampai kamera luar berhenti searah jarum jam.
5- Periksa stroke motor sebelum menghubungkan linkage.6.Sambungkan kembali pengontrol, ganti

FITUR • Mengganti M644, M944B,E,G,H,J,K,R,S dan M945B,C,G,K,L,AD Motors. • Kotak persimpangan integral memberikan perlindungan cuaca NEMA 3.• Kembali integral pegas mengembalikan motor ke posisi normal ketika daya terputus. • Motor dan sirkuit beroperasi dari 24 Vac. Model tersedia dengan trafo yang dipasang di pabrik, atau trafo internal yang ditambahkan medan.• Terminal koneksi cepat adalah standar Adaptor terminal skru tersedia. • Adaptor bracket untuk mencocokkan ketinggian poros motor yang lebih tua tersedia. • Motor memiliki stroke bidang diatur (90° sampai 160°). • Die-casting aluminium housing.• Saklar bantu integral tersedia dipasang di pabrik, atau dapat ditambahkan bidang. • Standar waktu nominal 30 detik (90° stroke), dan 60 detik (160° stroke).• Motor pengembalian pegas dapat mengoperasikan hubungan katup dari ujung daya atau poros ujung bantu untuk aplikasi katup yang biasanya tertutup atau biasanya terbuka. • Semua model memiliki poros ganda (diletakkan dan ditekan di kedua ujungnya). • Semua model memiliki cam switch tambahan. • Torsi tetap di seluruh rentang tegangan.• Motor dirancang untuk katup dan damper yang terbuka atau tertutup secara normal. • Model seri 62 dilengkapi dengan potensiometer umpan balik terisolasi listrik yang memberikan indikasi posisi poros. • Model seri 62 TRADELINE memiliki umpan balik linier,yang dapat dikonfigurasi untuk meng-slave Motor Seri 90. C
