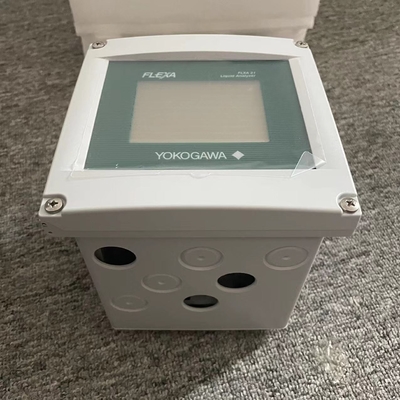

Yokogawa FLEXA Series Analyzers FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN Two Wire System Analyzer

FLXA202/FLXA21 tahan cuaca dan dapat dipasang baik di dalam maupun di luar.harus dipasang sedekat mungkin ke sensor untuk menghindari kabel panjang yang berjalan antara instrumen dan sensorKetika sensor pH digunakan, panjang kabel termasuk kabel sensor tidak boleh melebihi 20 meter (65,6 kaki); 60 meter (197 kaki) ketika menggunakan kotak ekstensi BA10 dan kabel WF10.Untuk sensor konduktivitas, panjang kabel tidak boleh melebihi 60 meter (197 kaki)Untuk oksigen terlarut, jarak kabel sensor tidak boleh melebihi 30 meter (100 kaki).Pilih lokasi instalasi di mana suhu lingkungan dan kelembaban berada dalam batas spesifikasi instrumen (lihat bab 2). Jika instrumen dipasang di luar dan terkena sinar matahari langsung, tutup penutup harus digunakan. suhu operasi lingkungan: -20 sampai +55 oC suhu penyimpanan: -30 sampai +70 oC kelembaban:10 sampai 90% RH pada 40oC (Tidak kondensasi) Pilih lokasi instalasi yang memenuhi kondisi berikut. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (AS), Tipe 4X ((Kanada

Metode untuk menghubungkan terminal grounding berbeda untuk FLXA202 dan FLXA21. Untuk keselamatan pengguna dan untuk melindungi instrumen dari gangguan,Kotak konverter harus selalu terhubung ke tanah kelas D (resistensi tanah 100 ohm atau kurang). l Pengetatan rumah FLXA202 Gunakan terminal di luar rumah konverter untuk pengetatan (Gambar 2.9A). Gunakan terminal ring. Saat menghubungkan konverter ke distributor,menghubungkan perisai kabel berinti ganda terlindung ke terminal pada blok terminal di konverter. Jangan menghubungkan perisai ke terminal tanah di distributor. l Mendasarkan rumah FLXA21 Sambungkan kabel terpisah untuk mendasarkan blok terminal di rumah (Gambar 2.9B).Gunakan kabel dengan diameter luar 3.4 sampai 7 mm. Karena kabel sangat tipis, letakkan sarung di dalam tutup standar kelenjar kabel dan lewatkan kabel.Saat menghubungkan konverter ke distributor, menghubungkan pelindung kabel double-core terlindung ke terminal pada blok terminal di konverter.
