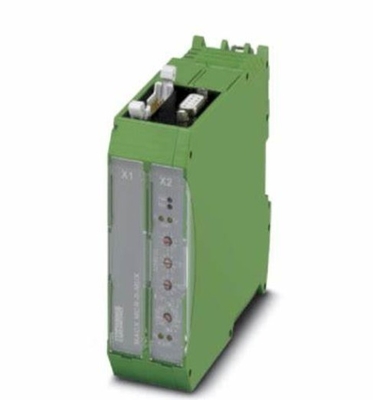

NS 35/7.5 atau NS 32 Phoenix Kontak 2865599 Sensor HART Multiplexer Protokol Tipe HART

Phoenix Contact - MACX Analog Series Sinyal Kondisioning & Konverter Sinyal MACX AnalogKondisioner sinyal memberikan keamanan yang luar biasa untuk aplikasi yang membutuhkan perlindungan ledakan yang komprehensif dan keamanan fungsional.pemrosesan sinyal analog dan digital bebas gangguanSelain perlindungan ledakan untuk semua zona dan kelompok bahan, MACX Analog menyediakan keamanan fungsional sesuai dengan SIL IEC/EN 61508 dan PL EN ISO 13849.Manfaatnya:

• Kualitas sinyal yang tinggi dengan isolasi listrik yang aman dan umur panjang berkat pemanasan diri yang rendah
• Penghematan ruang yang signifikan dengan lebar keseluruhan hanya 12,5 mm untuk fungsi standar satu dan dua saluran
• Sumber daya fleksibel: jembatan daya modular 24 V dengan pesan kesalahan kelompok atau input jarak jauh hingga 230 V AC/DC
• Teknologi koneksi ramah layanan dengan blok terminal terkoding, pluggable, dengan sekrup opsional atau koneksi Push-in
• Koneksi sinyal cepat dengan pembawa terminasi yang kompak dan kuat untuk kabel sistem

• Nomor item	2865599
  Unit pengemasan	1 pcs
  Jumlah pesanan minimum	1 pcs
  Kunci penjualan	C402
  Kunci produk	CK11ZZ
  Halaman katalog	Halaman 172 (C-5-2019)
  GTIN	4046356153898
  Berat per potongan (termasuk kemasan)	206.4 g
  Berat per potongan (tidak termasuk kemasan)	206.4 g
  Nomor tarif bea cukai	85176200
  Negara asal	DE

• Data Komersial Utama

  Kunci perintah	2865599
  Unit pengemasan	1 pcs
  Halaman katalog	Halaman 166 (C-5-2017)
  GTIN	4046356153898
  Berat per Piece (tidak termasuk kemasan)	211.400 g
  Nomor tarif bea cukai	85176200
  Negara asal	DE (Jerman)

  Dimensi

  Lebar	35.2 mm
  Ketinggian	99 mm
  Kedalaman	114.5 mm

  Kondisi lingkungan

  Suhu lingkungan (operasi)	-20 °C... 60 °C
  Suhu lingkungan (penyimpanan/transportasi)	-40 °C... 80 °C
  Kelembaban relatif maksimum yang diizinkan (operasi)	≤ 95% (tidak kondensasi)

  Antarmuka perangkat lapangan (HART)

  Saluran	16 atau 32; dapat diatur dengan menggunakan saklar
  Metode koneksi	Kabel pita datar, 14 pos. (termasuk)
  Sinyal	HART FSK
  Spesifikasi HART	HART Field Communication Protocol Rev. 6.0 (kompatibel ke bawah hingga Rev. 4.0); Spesifikasi Lapisan Fisik FSK (Rev. 8.1)
  Tampilan transmisi data	Dua LED kuning "Tx" dan "Rx" "HART"
  Kesalahan tampilan	Merah "ERR" LED (kedip-kedip jika terjadi kesalahan di bus HART)

  Antarmuka RS-485

  Metode koneksi	Konektor wanita D-SUB-9
  Sinyal	RS-485
  Kontrol aliran data/protokol	Kompatibel dengan server OPC HART, PDM, PRM, dan FDT/DTM
  Jumlah multiplexer HART per segmen bus	Maksimal 31
  Pengaturan alamat	0Aku tidak tahu.127; menggunakan saklar putar di bagian depan
  Tingkat data	9600 / 19200 / 38400 / 57600 [bps]; melalui saklar putar di depan
  Panjang transmisi	≤ 1200 m
  Tampilan	Dua kuning "Tx" dan "Rx" "RS-485" LED

  Data umum

  Tegangan pasokan	24 V DC
  Jangkauan tegangan pasokan	18 V... 31,2 V
  Konsumsi arus tipikal	55 mA
  Konsumsi daya nominal	1.35 W
  Tampilan tegangan operasi	LED "PWR" hijau
  Pemantauan bawah tegangan	Ya (tidak ada perangkat yang rusak / keadaan output)
  Isolasi galvanik dari sinyal HART/RS-485	350 V AC
  Isolasi galvanik dari sinyal HART satu sama lain	100 V DC (kapasitas)
  Isolasi galvanik dari sinyal/sumber HART	350 V AC
  Isolasi galvanik RS-485/suplai	350 V AC
  Pemantauan kesalahan	Kesalahan prosesor: LED "PWR" berkedip; kesalahan dalam komunikasi HART: LED "ERR" berkedip
  Kesesuaian	CE-compliant
