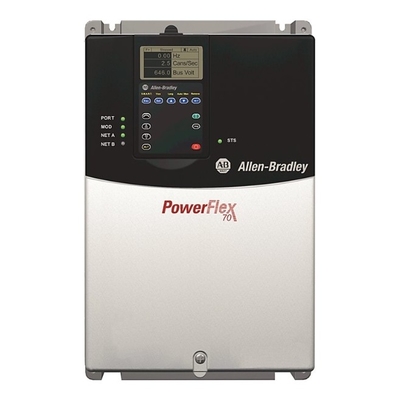

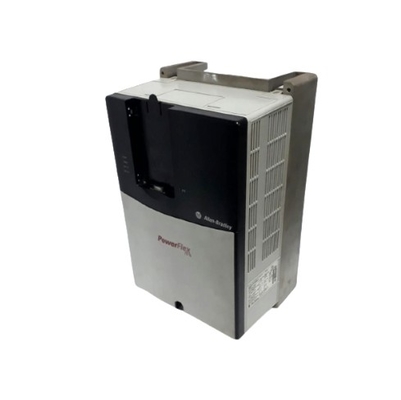

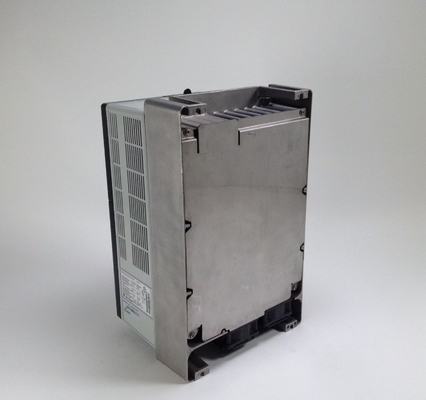

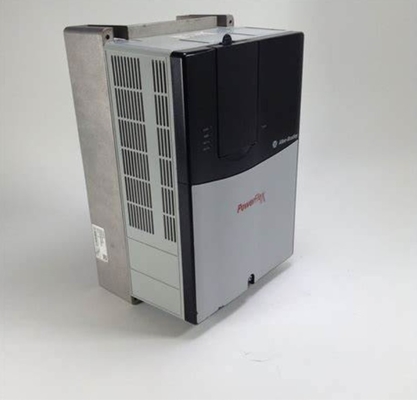

Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Fase 30 A 15 KW Normal 11 KW

  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
Tempat asal Cina
Nama merek Allen-Bradley
Sertifikasi CE
Nomor model 20AC030A0AYNANC0
Kuantitas min Order 1
Harga USD$1863
Kemasan rincian Kotak
Waktu pengiriman Di dalam stok
Syarat-syarat pembayaran L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan 500PC

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tingkat perlindungan (IP) IP20 Jumlah output analog 1
Voltase utama 400 V Ketahanan putus yang terintegrasi Tidak.
Menyoroti

3 Fase PowerFlex70 AC Drive

,

11 kW PowerFlex70 AC Drive

,

400 V AC PowerFlex70 AC Drive
Tinggalkan pesan
Deskripsi Produk

Spesifikasi Teknis

Mesin

Tingkat perlindungan (IP) IP20
Kejutan Puncak 15 G selama 11 ms (±1,0 ms)
Getaran 0.152 mm (0,006 inci) perpindahan, 1 G puncak

Listrik

Jumlah output analog 1
Tegangan utama 400 V
Ketahanan pecah terintegrasi Tidak.
Resistor rem dinamis internal 62 Ohm
IGBT rem IGBT rem dipasang
Penutupan output bus dengan tegangan rendah 305V DC @ 380/400V
Tingkat kesalahan di bawah tegangan bus 300V DC @ 380/400V
Modul komunikasi internal Tidak ada modul komunikasi
Perjalanan di bawah tegangan input AC 233V AC @ 380/400V
Tegangan bus, nom 540V DC @ 380/400V
Perjalanan overvoltage bus 810V DC @ 380/400V
Titik arus pemutus sirkuit, maksimal 120 A @ 400V AC, 3-fase
Perlindungan sirkuit motor, maksimum 50 A @ 400V AC, 3 fase
Rating output current, terus menerus 30 A @ 400V AC, 3 fase
Rating output saat ini, 1 menit 33 A @ 400V AC, 3-fase
Rating arus output, 3 detik 45 A @ 400V AC, 3-fase
Logika kontrol ride-thru 0.5 detik minimal, 2 detik biasanya
Resistor rem Tanpa penggerak dipasang resistensi rem
Rating arus masukan 30.3 A @ 400V AC, 3-fase
Dokumen Manual
Frekuensi pembawa Kontrol standar: 2, 3, 4, 5, 6, 7, 8, 9, dan 10 kHz, kontrol vektor: 2, 4, 8, dan 12 kHz, peringkat drive berdasarkan 4 kHz
Enkoder kuadrature 90° ± 27°
AC input overvoltage trip 475V AC @ 380/400V
Rating daya input 21 kVA @ 400V AC, 3-fase
Nilai arus sekresi sekresi dengan delay waktu dua elemen 40...60 A @ 400V AC, 3 fase
Nilai arus sekring tanpa waktu penundaan 40...120 A @ 400V AC, 3 fase
Thermistor pemanas Dipantau oleh perjalanan overtemp mikroprosesor
Rasio daya drive ke motor, max Rasio yang direkomendasikan tidak lebih dari 2: 1
Stop mode Berbagai modus pemberhentian yang dapat diprogram termasuk ?? Ramp, Coast, DC-brake, Fast brake, Ramp-to-hold dan S-curve
Keakuratan frekuensi Masukan digital: dalam ± 0,01% dari frekuensi output yang ditetapkan
Percepatan/pengendalian Dua waktu akselerasi dan decel yang dapat diprogram secara independen.
Jumlah input digital 6
Jumlah output digital 2
Jumlah input analog 2
Kehilangan watt internal 42.9 W @ 400V, 15 Hp tugas normal
Tegangan motor, nom 460V @ 380...480V drive rating, 480V tegangan lini nominal
Protokol pendukung untuk DeviceNet Ya, aku tahu.
Model antarmuka manusia Tidak ada plat HIM kosong
Penggunaan di daerah industri diizinkan Ya, aku tahu.
Kehilangan watt eksternal 432.9 W @ 400V, 15 Hp tugas normal
Total kerugian watt 475.8 W @ 400V, 15 Hp tugas normal
Protokol pendukung untuk EtherNet/IP Ya, aku tahu.
Tegangan jalur, nom 480V @ 380...480V drive rating, 460V tegangan nominal motor
Frekuensi utama 50 Hz
Jangkauan frekuensi output Kontrol standar: 0...400 Hz, kontrol yang ditingkatkan: 0...500 Hz
Penyaringan EMC internal Filter lingkungan kedua menurut direktif EMC CE (89/336/EEC)
Pilihan umpan balik Tidak ada tanggapan
Mendi jangkauan daya penuh 460...528V @ 380...480V nilai penggerak, 460V tegangan nominal motor
Jangkauan operasi drive 342...528V @ 380...480V nilai penggerak, 460V tegangan nominal motor
Regulasi torsi Tanpa umpan balik +/-10%, dengan umpan balik +/- 5%
Jenis kandang Panel mount-IP20/NEMA Type 1
Rating arus output 30 ampere, 15 kW tugas normal, 11 kW tugas berat, frame D
Operasi kipas pendingin Bingkai B, D, dan E: kipas beroperasi ketika daya diterapkan dan dalam kondisi berjalan
Pilihan kontrol Kontrol yang ditingkatkan dengan 24V I/O
Drive overcurrent perjalanan Batas arus perangkat lunak: 20...160% dari arus nominal
Efisiensi 970,5% pada ampere nominal, volt jalur nominal
Pasokan pengkode 5V/12V dapat dikonfigurasi ± 5%
Pengatur kecepatan-pengatur kecepatan Tanpa umpan balik (mode Kontrol Vektor): 0,1% dari kecepatan dasar di kisaran kecepatan 120:1, kisaran operasi 120:1, bandwidth 30 rad/detik
Kapasitas batas saat ini Batas arus proaktif yang dapat diprogram dari 20...160% dari arus output nominal, Peningkatan proporsional dan integral yang dapat diprogram secara independen
Kontrol motor yang dapat dipilih Vektor tanpa sensor dengan penyetelan penuh. Standar V / Hz dengan kemampuan kustom penuh dan kontrol vektor
Regulasi kecepatan pengatur frekuensi Dengan kompensasi slip (Volt per Hertz mode): 0,5% dari kecepatan dasar di kisaran kecepatan 40:1, kisaran operasi 40:1, bandwidth 10 rad/detik
Fase input Masukan tiga fase memberikan rating penuh untuk semua drive. operasi fase tunggal memberikan 50% dari arus nominal
Metode kontrol PWM dengan kode sinus dengan frekuensi pembawa yang dapat diprogram.
Jumlah antarmuka HW RS-232 2
Jumlah antarmuka HW RS-485 2
Jumlah antarmuka HW USB 2
Jumlah output fase 3
Jumlah input fase 3
Toleransi tegangan bersih simetris relatif 10 persen
Dengan elemen kontrol Ya, aku tahu.
Protokol pendukung untuk TCP/IP Ya, aku tahu.
Protokol pendukung untuk PROFIBUS Ya, aku tahu.
Protokol pendukung untuk CAN Ya, aku tahu.
Protokol pendukung untuk Modbus Ya, aku tahu.
Penggunaan di area rumah tangga dan komersial diizinkan Ya, aku tahu.
Perlindungan overload motor Kelas 10 perlindungan motor atas beban sesuai dengan NEC artikel 430 dan perlindungan motor atas suhu sesuai dengan NEC artikel 430.126 (A) ((2).
Toleransi frekuensi input 47 Hz
Siklus kerja encoder 50% ± 10%
Toleransi tegangan -10 persen
Faktor daya perpindahan (semua drive) 0.98 di seluruh rentang kecepatan
Rating sirkuit pendek, maksimal 200000 ampere simetris
Jangkauan tegangan output 0 sampai tegangan motor nominal
Jenis pengkode Inkremental, saluran ganda
Power ride-through 15 milidetik pada beban penuh
Perjalanan sirkuit pendek Fase ke fase pada output drive
Perjalanan kesalahan tanah Fase-to-ground pada output drive
Rasio daya drive ke motor, min Rasio yang direkomendasikan tidak kurang dari 1:2
Kontrol logika kekebalan suara Transitor busur hujan hingga puncak 1500V
Transisi garis Hingga 6000 volt puncak per IEEE C62.41-1991
Nilai arus sirkuit pendek, maksimal Rating arus tersambung pendek maksimum yang sesuai dengan kemampuan sekring/pemutus sirkuit yang ditentukan
Overload intermiten Kapasitas overload 110% hingga 1 menit, kapasitas overload 150% hingga 3 detik

Konstruksi

Tinggi, sekitar IP66, NEMA/UL Tipe 4X/12 untuk penggunaan dalam ruangan: 350 mm
Kedalaman, sekitar IP66, NEMA/UL Tipe 4X/12 untuk penggunaan dalam ruangan: 210,7 mm
Lebar, sekitar IP66, NEMA/UL Tipe 4X/12 untuk penggunaan dalam ruangan: 219,9 mm
Berat, sekitar IP66, NEMA/UL Tipe 4X/12 untuk penggunaan dalam ruangan: 9,13 kg

Lingkungan

Ketinggian 1000 m (3300 ft) maksimal tanpa derating
Tingkat perlindungan (NEMA) 1
Suhu udara sekitar, max IP20, NEMA/UL Tipe 1: 0...50 °C (32...122 °F) tanpa derating
Atmosfir Drive tidak boleh dipasang di area di mana atmosfer sekitar mengandung gas, uap atau debu yang mudah menguap atau korosif. Jika drive tidak akan dipasang segera,Simpan drive di tempat yang tidak terkena atmosfer korosif
Suhu penyimpanan -40 °C
Kelembaban relatif 5...95% tidak kondensasi
Tingkat pencemaran 1 menurut EN 61800-5-1 Tidak ada polusi terjadi, hanya polusi kering tidak konduktif terjadi, dan tidak memiliki pengaruh
Tingkat polusi 4 menurut EN 61800-5-1 Pencemaran menghasilkan konduktivitas terus-menerus yang disebabkan, misalnya oleh debu konduktif, hujan atau salju
Tingkat pencemaran 3 menurut EN 61800-5-1 Pencemaran konduktif terjadi, pencemaran tidak konduktif kering terjadi dan menjadi konduktif karena kondensasi
Tingkat pencemaran 2 menurut EN 61800-5-1 Biasanya hanya polusi non-konduktif terjadi, Kadang-kadang konduktivitas sementara, yang disebabkan oleh kondensasi diharapkan ketika drive tidak beroperasi
Tingkat polusi lingkungan sekitar Semua kandang dapat diterima untuk tingkat pencemaran 1 dan 2, kandang yang memenuhi atau melebihi IP54, NEMA/UL tipe 12, diperlukan untuk tingkat pencemaran 3 dan 4
