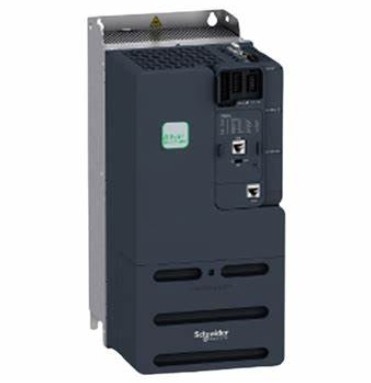

Schneider ATV340U55N4 Variable Speed Drive Mesin Altivar ATV340 5.5kW Heavy Duty 400V 3 Fase

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
Tempat asal Cina
Nama merek Schneider
Sertifikasi CE
Nomor model ATV340U55N4
Kuantitas min Order 1
Harga USD$440
Kemasan rincian Kotak
Waktu pengiriman 3-4 minggu
Syarat-syarat pembayaran L/C, D/A, D/P, T/T, Western Union, MoneyGram

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
jangkauan produk Mesin Altivar ATV340 jenis produk atau komponen Penggerak kecepatan variabel
Aplikasi Khusus Produk Mesin Varian Versi standar
Menyoroti

Schneider ATV340U55N4 Penggerak Kecepatan Variabel

,

400V variable speed drive

,

Penggerak kecepatan variabel 3 fase
Tinggalkan pesan
Deskripsi Produk

Spesifikasi

Utama
Rentang Produk Mesin Altivar ATV340
Jenis produk atau komponen Penggerak kecepatan variabel
Aplikasi Spesifik Produk Mesin
varian Versi standar
Mode Pemasangan Pengikat lemari
Protokol Pelabuhan Komunikasi Modbus serial
Kartu opsi Modul komunikasi, Profibus DP V1
modul komunikasi, PROFINET
Modul komunikasi, DeviceNet
Modul komunikasi, CANopen
Modul komunikasi, EtherCAT
Fase Fase 3
Frekuensi pasokan 50...60 Hz +/- 5 %
[Kami] tegangan pasokan nominal 380...480 V - 15... 10%
Nominasi arus output 12.7 A
Kekuatan motor kW 7.5 kW tugas normal
5.5 kW tugas berat
Kekuatan Kuda Maksimal 10 hp tugas normal
7 hp tugas berat
Filter EMC Kelas C3 EMC filter terintegrasi
Tingkat perlindungan IP IP20
Perlengkapan tambahan
Nomor input diskrit 5
Jenis input diskrit PTI dapat diprogram sebagai input pulsa 0...30 kHz, 24 V DC 30 V)
DI1...DI5 torsi aman mati, 24 V DC 30 V) 3,5 kOhm
dapat diprogram
jumlah kecepatan yang telah ditetapkan sebelumnya 16 kecepatan preset
Nomor output diskrit 2.0
Jenis output diskrit Output terprogram DQ1, DQ2 30 V DC 100 mA
Nomor input analog 1
Jenis input analog AI1 arus yang dapat dikonfigurasi oleh perangkat lunak 0...20 mA 250 Ohm 12 bit
AI1 sensor suhu atau tingkat air yang dapat dikonfigurasi oleh perangkat lunak
AI1 tegangan yang dapat dikonfigurasi oleh perangkat lunak 0...10 V DC 31.5 kOhm 12 bit
AI2 tegangan yang dapat dikonfigurasi perangkat lunak - 10...10 V DC 31,5 kOhm 12 bit
Nomor output analog 1
Jenis output analog Tegangan yang dapat dikonfigurasi oleh perangkat lunak AQ1 0...10 V DC 470 Ohm 10 bit
Arus yang dapat dikonfigurasi oleh perangkat lunak AQ1 10...20 mA 500 Ohm 10 bit
Nomor output relay 2
Tegangan output <= tegangan catu daya
Jenis output relay Output relay R1A
Output relay R1C 100000 siklus
Output relay R2A
Output relay R2C 100000 siklus
Arus pengalihan maksimum Relay output R1C resistif, cos phi = 1 3 A 250 V AC
Relay output R1C resistif, cos phi = 1 3 A 30 V DC
Relay output R1C induktif, cos phi = 0,4 7 ms 2 A 250 V AC
Relay output R1C induktif, cos phi = 0,4 7 ms 2 A 30 V DC
Relay output R2C resistif, cos phi = 1 5 A 250 V AC
Relay output R2C resistif, cos phi = 1 5 A 30 V DC
Relay output R2C induktif, cos phi = 0,4 7 ms 2 A 250 V AC
Relay output R2C induktif, cos phi = 0,4 7 ms 2 A 30 V DC
Arus switching minimum Output relay R1B 5 mA 24 V DC
Output relay R2C 5 mA 24 V DC
Antarmuka fisik 2-kabel RS 485
Jenis konektor 1 RJ45
Metode akses Slave Modbus RTU
Tingkat Transmisi 40,8 kbit/s
9.6 kbit/s
19.2 kbit/s
38.4 kbit/s
Kerangka transmisi RTU
Jumlah alamat 1... 247
Format data 8 bit, dapat dikonfigurasi ganjil, genap atau tidak ada paritas
Jenis polarisasi Tidak ada impedansi
Operasi 4 kuadran mungkin Benar
Profil kontrol motor asinkron Standar torsi variabel
Mode torsi yang dioptimalkan
Standar torsi konstan
Profil kontrol motor sinkron Motor magnet permanen
Motor resistensi
Tingkat polusi 2 IEC 61800-5-1
Frekuensi output maksimum 0.599 kHz
Rampel akselerasi dan decelerasi Linear diatur secara terpisah dari 0.01...9999 s
S, U atau disesuaikan
Kompensasi seluncur motor Dapat disesuaikan
Otomatis apapun beban
Dapat ditekan
Tidak tersedia dalam hukum motor magnet permanen
Frekuensi pergantian 2... 16 kHz diatur
7...16 kHz dengan faktor derating
Frekuensi switching nominal 4 kHz
Mengerem untuk berhenti Dengan injeksi DC
Brake chopper terintegrasi Benar
Lini arus 15.3 380 V tugas normal)
12.2 480 V tugas normal)
20.0 A 380 V tugas berat)
16.0 480 V tugas berat)
Lini arus 20 A 380 V tanpa kabel tersedak tugas berat)
16 A 480 V tanpa kabel tersedak tugas berat)
15.3 380 V dengan tugas normal saluran luar tersedak)
12.2 A 480 V dengan tugas normal saluran eksternal tersedak)
11.6 380 V dengan saluran eksternal tersedak tugas berat)
9.4 480 V dengan saluran eksternal tersedak tugas berat)
Arus Masuk Maksimal per Fase 20.0 A
Tegangan output maksimum 480 V
Kekuatan yang tampak 12.1 kVA 480 V tugas normal)
13.3 kVA 480 V tugas berat)
Arus transisi maksimum 18.2 A 60 s tugas normal)
19.1 A 60 s tugas berat)
22.3 A 2 s tugas normal)
22.9 A 2 s tugas berat)
Koneksi listrik Terminal sekrup 4...6 mm2 bus DC
Terminal sekrup 0.2Aku tidak tahu.2.5 mm2 kontrol
Terminal sekrup 1.5...6 mm2 sisi garis
Terminal sekrup 1.5...motor 6 mm2
Garis prospektif Isc 22 kA
Daya beban dasar saat kelebihan beban tinggi 12.7 A
Arus beban dasar pada kelebihan beban rendah 16.5 A
Penyebaran daya dalam W Konveksi alami 134 W 380 V 4 kHz tugas berat)
Konveksi paksa 134 W 380 V 4 kHz tugas berat)
Konveksi alami 164 W 380 V 4 kHz tugas normal)
Konveksi paksa 164 W 380 V 4 kHz tugas normal)
Koneksi listrik Terminal sekrup bus DC 4...6 mm2 AWG 12...AWG 10
Terminal sekrup kontrol 0.2Aku tidak tahu.2.5 mm2 AWG 24... AWG 12
Terminal sekrup sisi jalur 1.5...6 mm2 AWG 14... AWG 10
Terminal sekrup motor 1.5...6 mm2 AWG 14... AWG 10
Dengan fungsi keselamatan Aman Terbatas Kecepatan (SLS) Benar
Dengan fungsi keamanan Pengelolaan rem aman (SBC/SBT) Benar
Dengan fungsi keamanan Safe Operating Stop (SOS) Tidak benar
Dengan fungsi keamanan Posisi aman (SP) Tidak benar
Dengan fungsi keamanan Logika yang dapat diprogram aman Tidak benar
Dengan fungsi keamanan Safe Speed Monitor (SSM) Tidak benar
Dengan fungsi keamanan Safe Stop 1 (SS1) Benar
Dengan sft fct Safe Stop 2 (SS2) Tidak benar
Dengan fungsi keamanan Mematikan torsi aman (STO) Benar
Dengan fungsi keselamatan Posisi Terbatas Aman (SLP) Tidak benar
Dengan fungsi keamanan Safe Direction (SDI) Tidak benar
Jenis perlindungan Motor perlindungan termal
Torsi aman dari motor
Motor fase kehilangan motor
Penggerak perlindungan termal
Torsi aman off drive
Penggerak overheating
Penggerak overcurrent
Output overcurrent antara fase motor dan ground drive
Output overcurrent antara fase drive motor
Sirkuit pendek antara fase motor dan ground drive
Sirkuit pendek antara fase drive motor
Penggerak kehilangan fase motor
DC Bus overvoltage drive
Penggerak tegangan di atas saluran pasokan
Penggerak tegangan rendah saluran pasokan
Input loss supply drive (penggerak kehilangan pasokan input)
Kecepatan kendaraan yang melebihi batas
Putus pada penggerak sirkuit kontrol
Lebar 4.33 in (110.0 mm)
Ketinggian 10.63 in (270.0 mm)
Kedalaman 9.21 in (234.0 mm)
Berat bersih 6.39 lb ((US) (2.9 kg)
Arus keluar terus menerus 16.5 A 4 kHz tugas normal
12.7 4 kHz tugas berat
Lingkungan
Ketinggian operasi <= 9842.52 ft (3000 m) dengan derating arus di atas 1000m
Posisi operasi Vertikal +/- 10 derajat
Sertifikasi Produk UL
CSA
TÜV
EAC
CTick
penandaan CE
Standar IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Gaya perakitan Dengan sink panas
Kompatibilitas elektromagnetik Tes kekebalan pelepasan elektrostatik tingkat 3 IEC 61000-4-2
Uji kekebalan medan elektromagnetik frekuensi radio yang dipancarkan tingkat 3 IEC 61000-4-3
Tes kekebalan listrik transisi cepat/burst tingkat 4 IEC 61000-4-4
1.2/50 μs - 8/20 μs tes kekebalan gelombang tingkat 3 IEC 61000-4-5
Tes kekebalan frekuensi radio tingkat 3 IEC 61000-4-6
Kelas lingkungan (saat beroperasi) Kelas 3C3 menurut IEC 60721-3-3
Kelas 3S3 menurut IEC 60721-3-3
Akselerasi maksimum di bawah dampak kejut (selama operasi) 70 m/s2 pada 22 ms
Akselerasi maksimum di bawah tekanan getaran (selama operasi) 5 m/s2 pada 9...200 Hz
Deformasi maksimum di bawah beban getaran (selama operasi) 1.5 mm pada 2...9 Hz
Kelembaban relatif yang diizinkan (selama operasi) Kelas 3K5 menurut EN 60721-3
Volume udara pendingin 20077.44 Gal/jam (US) (76.0 m3/jam)
Jenis pendinginan Konveksi paksa
Kategori tegangan tinggi Kelas III
Lingkaran regulasi Pengatur PID yang dapat disesuaikan
tingkat kebisingan 460,6 dB
Tingkat polusi 2
Suhu transportasi udara lingkungan -40...158 °F (-40...70 °C)
Suhu udara sekitar untuk operasi 5...122 °F (-15...50 °C) tanpa posisi vertikal derating)
122...140 °F (50...60 °C) dengan posisi vertikal faktor derating)
Suhu Udara Lingkungan untuk Penyimpanan -40...158 °F (-40...70 °C)
Isolasi Antara terminal daya dan kontrol
Rincian pemesanan dan pengiriman
Kategori US1CP4B22182
Jadwal Diskon CP4B
GTIN 3606480966927
Kembali Tidak.
Negara asal Amerika Serikat
Satuan kemasan
Unit Jenis Paket 1 PCE
Jumlah Unit dalam Paket 1 1
Paket 1 Tinggi 5.12 in (13.000 cm)
Paket 1 Lebar 14.57 in (37.000 cm)
Paket 1 Panjang 12.40 in (31.500 cm)
Paket 1 Berat 8.20 lb ((US) (3.720 kg)
Unit Jenis Paket 2 P06
Jumlah Unit dalam Paket 2 10
Paket 2 Tinggi 29.53 inci (75.000 cm)
Paket 2 Lebar 23.62 inci (60.000 cm)
Paket 2 Panjang 31.50 in (80.000 cm)
Paket 2 Berat 110.67 lb ((US) (50.200 kg)
