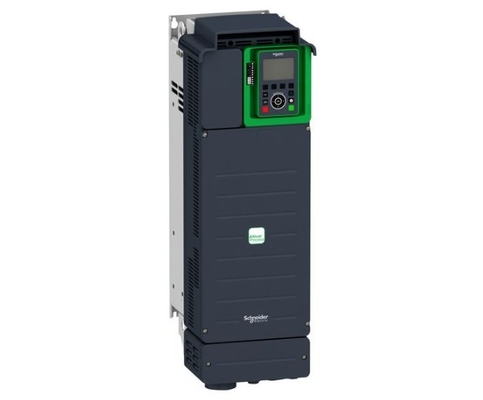

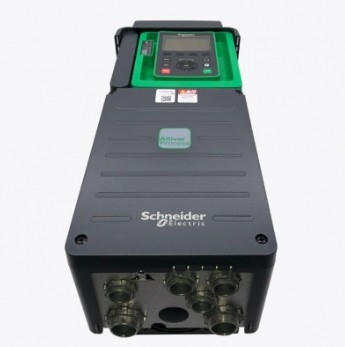

Schneider Variable Speed Drive ATV630, 30kW/40HP, 380-480V, IP21/UL Tipe 1 ATV630D30N4
| Tempat asal | Cina |
|---|---|
| Nama merek | Schneider |
| Sertifikasi | CE |
| Nomor model | ATV630D30N4 |
| Kuantitas min Order | 1 |
| Harga | USD$950 |
| Kemasan rincian | Kotak |
| Waktu pengiriman | Di dalam stok |
| Syarat-syarat pembayaran | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Menyediakan kemampuan | 500PC |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| nama pendek perangkat | ATV630 | Varian | Versi standar |
|---|---|---|---|
| jalur prospektif Isc | 50 kA | Logika masukan diskrit | 16 kecepatan yang telah ditetapkan |
| Menyoroti | 40HP Schneider variable speed drive,IP21 Penggerak kecepatan variabel Schneider,Penggerak kecepatan variabel Schneider 380-480V |
||
Deskripsi Produk

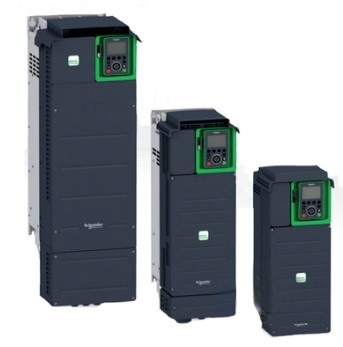

Penggerak kecepatan variabel Altivar Process ATV600 ini dapat memberi daya pada motor daya sinkron dan asinkron 3 fase.Ini memiliki 3 port komunikasi RJ45 bawaan sebagai standar, 1 port Ethernet, 2 port serial.Ia bekerja pada tegangan suplai pengenal dari 380V hingga 480V AC.Drive ini memberikan penghematan energi hingga 30% saat siaga karena operasi ''Stop and Go'' yang inovatif tanpa biaya tambahan.Cocok untuk motor dengan rating daya hingga 30kW / 40hp untuk aplikasi yang memerlukan beban berlebih (hingga 120%).Cocok untuk motor dengan rating daya hingga 22kW / 30hp untuk aplikasi yang memerlukan beban berlebih yang signifikan (hingga 150%).Beratnya 28kg dan dimensinya, lebar 226mm, tinggi 673mm, dalam 271mm.Penggerak ini difokuskan pada pemrosesan manajemen cairan dan penghematan energi, serta menawarkan fleksibilitas luas dalam aplikasi air dan air limbah, pertambangan, mineral dan logam, minyak dan gas, serta makanan dan minuman.Aksesori (kit kipas, terminal tampilan grafis) dan opsi (modul ekspansi I/O, modul komunikasi, filter input EMC) tersedia pada drive Altivar Process ATV600, tergantung pada peringkat drive.Dirancang untuk dipasang pada posisi vertikal (+/- 10°) di dinding.Konsep penggerak baru ini memenuhi kebutuhan utama proses dan utilitas dalam hal efisiensi peralatan dan total biaya kepemilikan dengan mendukung manajemen energi, manajemen aset, dan juga kinerja proses secara keseluruhan.
| Berbagai produk | Proses Altivar ATV600 |
|---|---|
| jenis produk atau komponen | Penggerak kecepatan variabel |
| Aplikasi spesifik produk | Proses dan utilitas |
| Nama pendek perangkat | ATV630 |
| varian | Versi standar |
| tujuan produk | Motor asinkron Motor sinkron |
| penyaring EMC | Terintegrasi dengan jarak 50 m sesuai dengan EN/IEC 61800-3 kategori C2 Terintegrasi dengan 150 m sesuai dengan EN/IEC 61800-3 kategori C3 |
| Tingkat perlindungan IP | IP21 sesuai dengan IEC 61800-5-1 IP21 sesuai dengan IEC 60529 |
| [Kami] tegangan suplai terukur | 380...480V |
| Tingkat perlindungan | UL tipe 1 sesuai dengan UL 508C |
| Jenis pendinginan | Konveksi paksa |
| Frekuensi pasokan | 50...60Hz - 5...5 % |
| [Kami] tegangan suplai terukur | 380...480 V - 15...10 % |
| Tenaga motor kW | 30 kW (tugas normal) 22 kW (tugas berat) |
| Tenaga motor hp | Tugas normal 40 hp tugas berat 30 hp |
| Arus saluran | 53,3 A pada 380 V (tugas normal) 45,9 A pada 480 V (tugas normal) 40,5 A pada 380 V (tugas berat) 35,8 A pada 480 V (tugas berat) |
| Jalur calon Isc | 50 kA |
| Kekuatan nyata | 38,2 kVA pada 480 V (tugas normal) 29,8 kVA pada 480 V (tugas berat) |
| Arus keluaran berkelanjutan | 61,5 A pada 4 kHz untuk tugas normal 46,3 A pada 4 kHz untuk tugas berat |
| Profil kontrol motor asinkron | Standar torsi variabel Mode torsi yang dioptimalkan Standar torsi konstan |
| Profil kontrol motor sinkron | Motor magnet permanen Motor keengganan sinkron |
| Frekuensi keluaran penggerak kecepatan | 0,1…500Hz |
| Frekuensi peralihan nominal | 4kHz |
| Peralihan frekuensi | 2...12 kHz dapat disesuaikan 4...12 kHz dengan faktor derating |
| Fungsi keselamatan | STO (torsi aman mati) SIL 3 |
| Logika masukan diskrit | 16 kecepatan yang telah ditetapkan |
| Protokol port komunikasi | Ethernet Modbus TCP Serial Modbus |
| Kartu pilihan | Slot A: modul komunikasi, Profibus DP V1 Slot A: modul komunikasi, PROFINET Slot A: modul komunikasi, DeviceNet Slot A: modul komunikasi, Modbus TCP/EtherNet/IP Slot A: modul komunikasi, CANopen daisy chain RJ45 Slot A: modul komunikasi, CANopen SUB-D 9 Slot A: modul komunikasi, terminal sekrup CANopen Slot A/slot B: modul ekstensi I/O digital dan analog Slot A/slot B: modul ekstensi relai keluaran Slot A: modul komunikasi, Ethernet IP/Modbus TCP/MD-Link Modul komunikasi, BACnet MS/TP Modul komunikasi, Ethernet Powerlink |
| Modus pemasangan | Pemasangan di dinding |
|---|---|
| Arus transien maksimum | 67,7 A selama 60 detik (tugas normal) 69,5 A selama 60 detik (tugas berat) |
| Jumlah fase jaringan | 3 fase |
| Nomor keluaran diskrit | 0 |
| Jenis keluaran diskrit | Output relai R1A, R1B, R1C 250 V AC 3000 mA Output relai R1A, R1B, R1C 30 V DC 3000 mA Keluaran relai R2A, R2C 250 V AC 5000 mA Output relai R2A, R2C 30 V DC 5000 mA Output relai R3A, R3C 250 V AC 5000 mA Output relai R3A, R3C 30 V DC 5000 mA |
| Tegangan keluaran | <= tegangan catu daya |
| Peningkatan arus sementara yang diperbolehkan | 1,1 x Masuk selama 60 detik (tugas normal) 1,5 x Masuk selama 60 detik (tugas berat) |
| Kompensasi slip motor | Dapat disesuaikan Otomatis apa pun bebannya Dapat ditekan Tidak tersedia dalam hukum motor magnet permanen |
| Jalur akselerasi dan deselerasi | Linear dapat disesuaikan secara terpisah dari 0,01...9999 dtk |
| Antarmuka fisik | Ethernet RS 485 2 kabel |
| Pengereman terhenti | Dengan injeksi DC |
| Jenis perlindungan | Perlindungan termal: motor Torsi aman mati: motor Istirahat fasa motor: motor Perlindungan termal: berkendara Torsi aman mati: berkendara Terlalu panas: mendi Arus berlebih antara fase keluaran dan bumi: penggerak Kelebihan tegangan keluaran: berkendara Perlindungan sirkuit pendek: berkendara Pemutusan fasa motor: penggerak Tegangan lebih pada bus DC: berkendara Tegangan lebih pasokan saluran: berkendara Tegangan suplai saluran rendah: berkendara Kehilangan fase pasokan jalur: penggerak Kecepatan berlebih: mendi Putusnya sirkuit kontrol: mendi |
| Tingkat transmisi | 10, 100 Mbit 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps |
| Resolusi frekuensi | Unit tampilan: 0,1Hz Masukan analog: 0,012/50Hz |
| Bingkai transmisi | RTU |
| Sambungan listrik | Kontrol: terminal sekrup yang dapat dilepas 0,5...1,5 mm²/AWG 20...AWG 16 Sisi garis: terminal sekrup 25...50 mm²/AWG 4...AWG 1 Motor: terminal sekrup 25...50 mm²/AWG 4...AWG 1 |
| Jenis konektor | RJ45 (pada terminal grafis jarak jauh) untuk Ethernet/Modbus TCP RJ45 (pada terminal grafis jarak jauh) untuk serial Modbus |
| Format data | 8 bit, paritas ganjil, genap, atau tanpa paritas dapat dikonfigurasi |
| Jenis polarisasi | Tidak ada impedansi |
| Modus pertukaran | Setengah dupleks, dupleks penuh, negosiasi otomatis Ethernet/Modbus TCP |
| Jumlah alamat | 1…247 untuk serial Modbus |
| Metode akses | Budak Modbus TCP |
| Memasok | Pasokan eksternal untuk input digital: 24 V DC (19…30 V), <1,25 mA, tipe proteksi: proteksi beban berlebih dan hubung singkat Pasokan internal untuk potensiometer referensi (1 hingga 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, jenis proteksi: proteksi beban berlebih dan hubung singkat Pasokan internal untuk input digital dan STO: 24 V DC (21…27 V), <200 mA, tipe proteksi: proteksi beban berlebih dan hubung singkat |
| Sinyal lokal | 3 LED untuk diagnostik lokal 3 LED (dua warna) untuk status komunikasi tertanam 4 LED (dua warna) untuk status modul komunikasi 1 LED (merah) untuk mengetahui adanya tegangan |
| Lebar | 226mm |
| Tinggi | 673mm |
| Kedalaman | 271mm |
| berat bersih | 28kg |
| nomor masukan analog | 3 |
| Jenis masukan analog | Tegangan yang dapat dikonfigurasi perangkat lunak AI1, AI2, AI3: 0...10 V DC, impedansi: 31,5 kOhm, resolusi 12 bit Arus yang dapat dikonfigurasi perangkat lunak AI1, AI2, AI3: 0...20 mA, impedansi: 250 Ohm, resolusi 12 bit Input analog tegangan AI2: - 10...10 V DC, impedansi: 31,5 kOhm, resolusi 12 bit |
| Nomor masukan diskrit | 8 |
| Jenis masukan diskrit | DI7, DI8 dapat diprogram sebagai input pulsa: 0…30 kHz, 24 V DC (<= 30 V) |
| Kompatibilitas masukan | DI1...DI6: PLC level input diskrit 1 sesuai dengan EN/IEC 61131-2 DI5, DI6: PLC level input diskrit 1 sesuai dengan IEC 65A-68 STOA, STOB: PLC level input diskrit 1 sesuai dengan EN/IEC 61131-2 |
| Logika masukan diskrit | Logika positif (sumber) (DI1...DI8), < 5 V (status 0), > 11 V (status 1) Logika negatif (tenggelam) (DI1...DI8), > 16 V (status 0), < 10 V (status 1) |
| nomor keluaran analog | 2 |
| Jenis keluaran analog | Tegangan yang dapat dikonfigurasi perangkat lunak AQ1, AQ2: 0...10 V DC impedansi 470 Ohm, resolusi 10 bit AQ1 saat ini yang dapat dikonfigurasi perangkat lunak, AQ2: 0...20 mA, resolusi 10 bit DQ-, DQ+ saat ini yang dapat dikonfigurasi perangkat lunak: 30 V DC DQ-, DQ+ saat ini yang dapat dikonfigurasi perangkat lunak: 100 mA |
| Durasi pengambilan sampel | 2 ms +/- 0,5 ms (DI1...DI4) - masukan diskrit 5 ms +/- 1 ms (DI5, DI6) - masukan diskrit 5 mdtk +/- 0,1 mdtk (AI1, AI2, AI3) - masukan analog 10 mdtk +/- 1 mdtk (AO1) - keluaran analog |
| Ketepatan | +/- 0,6 % AI1, AI2, AI3 untuk variasi suhu input analog 60 °C +/- 1 % AO1, AO2 untuk variasi suhu output analog 60 °C |
| Kesalahan linearitas | AI1, AI2, AI3: +/- 0,15 % dari nilai maksimum untuk input analog AO1, AO2: +/- 0,2 % untuk keluaran analog |
| Nomor keluaran relai | 3 |
| Jenis keluaran relai | Logika relai yang dapat dikonfigurasi R1: relai kesalahan NO/NC daya tahan listrik 100000 siklus Logika relai yang dapat dikonfigurasi R2: relai urutan TIDAK memiliki daya tahan listrik 100.000 siklus Logika relai yang dapat dikonfigurasi R3: relai urutan TIDAK ADA daya tahan listrik 100.000 siklus |
| Segarkan waktu | Output relai (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Arus peralihan minimum | Keluaran relai R1, R2, R3: 5 mA pada 24 V DC |
| Arus peralihan maksimum | Output relai R1, R2, R3 pada beban resistif, cos phi = 1:3 A pada 250 V AC Output relai R1, R2, R3 pada beban resistif, cos phi = 1:3 A pada 30 V DC Output relai R1, R2, R3 pada beban induktif, cos phi = 0,4 dan L/R = 7 ms : 2 A pada 250 V AC Output relai R1, R2, R3 pada beban induktif, cos phi = 0,4 dan L/R = 7 ms : 2 A pada 30 V DC |
| Isolasi | Antara terminal daya dan kontrol |
| Frekuensi keluaran maksimum | 500 kHz |
| Arus masukan maksimum | 53.3 SEBUAH |
| Pemilihan aplikasi penggerak kecepatan variabel | Gedung - Kompresor HVAC sentrifugal Aplikasi pengolahan makanan dan minuman lainnya Menambang mineral dan kipas logam Pompa mineral dan logam pertambangan Penggemar minyak dan gas Air dan air limbah aplikasi lainnya Bangunan - Kompresor sekrup HVAC Pompa pengolah makanan dan minuman Penggemar pengolah makanan dan minuman Atomisasi pemrosesan makanan dan minuman Pompa submersible elektro minyak dan gas (ESP) Pompa injeksi air minyak dan gas Pompa bahan bakar jet minyak dan gas Kompresor minyak dan gas untuk kilang Pompa centrifuge air dan air limbah Pompa perpindahan positif air dan air limbah Pompa submersible elektro air dan air limbah (ESP) Pompa ulir air dan air limbah Kompresor lobus air dan air limbah Kompresor sekrup air dan air limbah Kompresor air dan air limbah sentrifugal Kipas air dan air limbah Konveyor air dan air limbah Pencampur air dan air limbah |
| Rentang daya motor AC-3 | 30…50 kW pada 380…440 V 3 fase 30…50 kW pada 480…500 V 3 fase |
| Jumlah per set | 1 |
| pemasangan kandang | Pendakian gunung |
| Resistensi isolasi | > 1 MOhm 500 V DC selama 1 menit ke bumi |
|---|---|
| Tingkat kebisingan | 63,5 dB sesuai dengan 86/188/EEC |
| Disipasi daya di W | Konveksi alami: 93 W pada 380 V, frekuensi peralihan 4 kHz Konveksi paksa: 640 W pada 380 V, frekuensi switching 4 kHz |
| Volume udara pendingin | 240 m3/jam |
| Posisi operasi | Vertikal +/- 10 derajat |
| THDI maksimum | <48 % dari 80...100 % beban sesuai dengan IEC 61000-3-12 |
| Kecocokan elektromagnetik | Uji kekebalan pelepasan muatan listrik statis tingkat 3 sesuai dengan IEC 61000-4-2 Uji imunitas medan elektromagnetik frekuensi radio yang terpancar tingkat 3 sesuai dengan IEC 61000-4-3 Uji kekebalan transien/ledakan cepat listrik tingkat 4 sesuai dengan IEC 61000-4-4 1,2/50 µs - 8/20 µs uji imunitas lonjakan level 3 sesuai dengan IEC 61000-4-5 Melakukan uji imunitas frekuensi radio level 3 sesuai dengan IEC 61000-4-6 |
| Tingkat pencemaran | 2 sesuai dengan EN/IEC 61800-5-1 |
| Ketahanan terhadap getaran | 1,5 mm puncak ke puncak (f= 2…13 Hz) sesuai dengan IEC 60068-2-6 1 gn (f= 13…200 Hz) sesuai dengan IEC 60068-2-6 |
| Resistensi guncangan | 15 gn selama 11 ms sesuai dengan IEC 60068-2-27 |
| Kelembaban relatif | 5…95 % tanpa kondensasi sesuai dengan IEC 60068-2-3 |
| Suhu udara sekitar untuk pengoperasian | -15…50 °C (tanpa penurunan daya) 50…60 °C (dengan faktor penurunan daya) |
| suhu udara sekitar untuk penyimpanan | -40…70 °C |
| Ketinggian operasi | <= 1000 m tanpa penurunan daya 1000...4800 m dengan penurunan arus 1 % per 100 m |
| Sertifikasi produk | TÜV ATEX INERIS UL CSA Zona ATEX 22/2 DNV-GL |
| menandai | CE |
| Standar | UL 508C EN/IEC 61800-3 EN/IEC 61800-3 lingkungan 1 kategori C2 EN/IEC 61800-3 lingkungan 2 kategori C3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Kategori tegangan lebih | AKU AKU AKU |
| Lingkaran regulasi | Pengatur PID yang dapat disesuaikan |
| tingkat kebisingan | 63,5dB |
| Tingkat pencemaran | 2 |
| Tipe Unit Paket 1 | PCE |
|---|---|
| Jumlah Unit dalam Paket 1 | 1 |
| Paket 1 Tinggi | 55,0cm |
| Paket 1 Lebar | 84,0cm |
| Paket 1 Panjang | 33,0 cm |
| Paket 1 Berat | 38,0kg |
