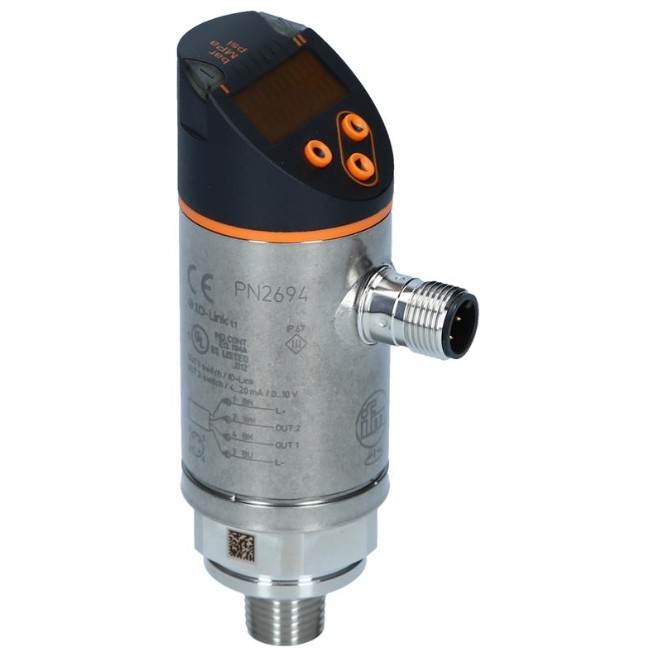

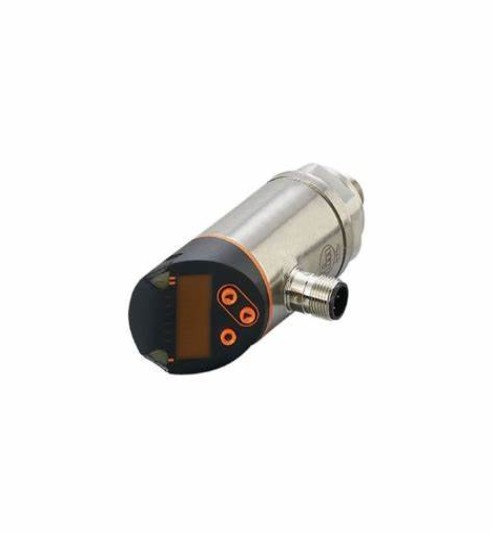

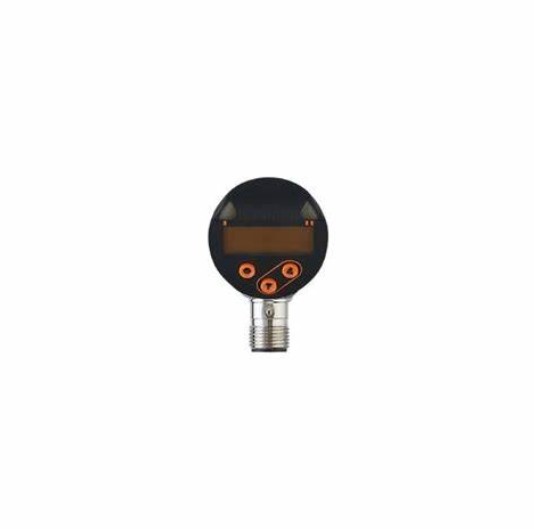

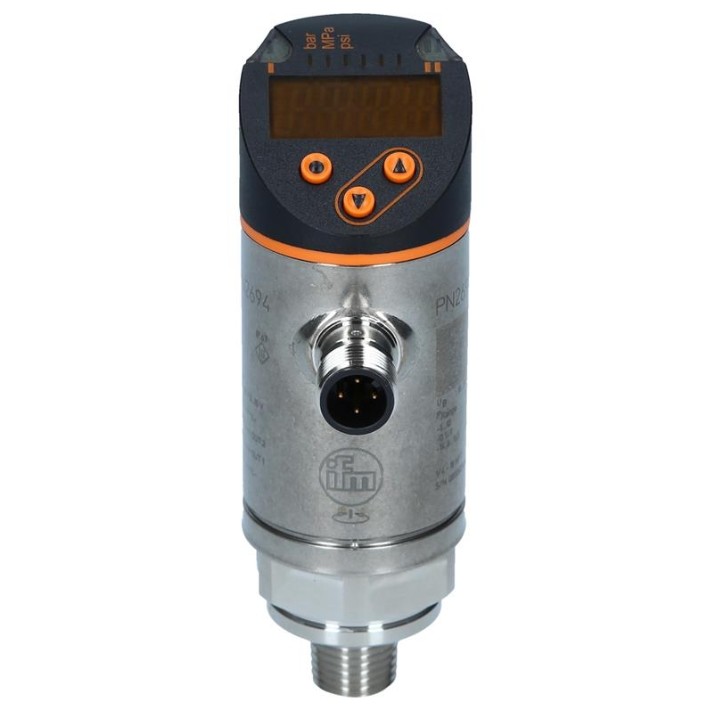

Sensor Tekanan IFM Dengan Tampilan PN2694 PN-010-REN14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
Tempat asal Cina
Nama merek IFM
Sertifikasi CE
Nomor model PN2694
Kuantitas min Order 1
Harga USD$220
Kemasan rincian Kotak
Waktu pengiriman 6-8 minggu
Syarat-syarat pembayaran L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan 500PC

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan Operasi [V 9 Konsumsi saat ini [mA 9
Min. resistensi isolasi [MΩ] 9 Kelas perlindungan AKU AKU AKU
Menyoroti

Sensor tekanan IFM dengan tampilan

,

IFM PN2694 Sensor tekanan

,

US Sensor tekanan dengan tampilan
Tinggalkan pesan
Deskripsi Produk
Karakteristik produk
Jumlah input dan output Jumlah output digital: 2; Jumlah output analog: 1
Jangkauan pengukuran
-1...10 bar - 14.6...145 psi -100...1000 kPa - 0.1...1 MPa
Sambungan proses sambungan bergaris 1/4 "garis eksternal NPT
Aplikasi
Sistem kontak berlapis emas
Elemen pengukuran sel pengukur tekanan kapasitif keramik
Aplikasi untuk aplikasi industri
Media Cairan dan gas
Suhu rata-rata [°C] - 25...80
Min. tekanan meledak
150 bar 2175 psi 15 MPa
Nomor tekanan
75 bar 1087 psi 7.5 MPa
Resistensi vakum [mbar] - 1.000
Jenis tekanan Tekanan relatif; vakum
MAWP (untuk aplikasi sesuai CRN)
50 bar 725 psi 5 MPa
Data listrik
Tegangan operasi [V] 18...30 DC; (ke SELV/PELV)
Konsumsi arus [mA] < 35
Min. resistensi isolasi [MΩ] 100; (500 V DC)
Kelas perlindungan III
Perlindungan polaritas terbalik Ya, benar.
Waktu keterlambatan power-on 0.3
Anjing pengawas terintegrasi Ya, benar.
Input / output
Jumlah input dan output Jumlah output digital: 2; Jumlah output analog: 1
Output
Jumlah total output 2
Sinyal output sinyal switching; sinyal analog; IO-Link; (dikonfigurasi)
Desain listrik PNP/NPN
Jumlah output digital 2
Fungsi output biasanya terbuka / tertutup; (dikonfigurasi)
Max. output switching tegangan turun DC [V] 2
Nilai arus tetap dari output switch DC [mA] 250
Frekuensi beralih DC [Hz] < 500
Jumlah output analog 1
Kekuatan output arus analog [mA] 4Aku tidak tahu.20; (berskala 1:5)
Maks. beban [Ω] 500
Tegangan output analog [V] 0Aku tidak tahu.10; (berskala 1:5)
Min. beban resistensi [Ω] 2000
Perlindungan sirkuit pendek Ya, benar.
Jenis perlindungan sirkuit pendek Ya (tidak mengunci)
Perlindungan atas beban Ya, benar.
Jangkauan pengukuran/pengaturan
Jangkauan pengukuran
-1...10 bar - 14.6...145 psi -100...1000 kPa - 0.1...1 MPa
Titik awal analog
-1...8 bar - 14.6...116 psi - 0.1Aku tidak tahu.0.8 MPa
Titik akhir analog
1... 10 bar 14.6...145 psi 0.1...1 MPa
Pengaturan pabrik / CMPT = 2
Titik pengaturan SP
- 0.94... 10 bar - 13.6...145 psi - 0.094...1 MPa
Titik reset rP
- 0.98Aku tidak tahu.9.96 bar - 14.2Aku tidak tahu.144.4 psi - 0.098Aku tidak tahu.0.996 MPa
Min. perbedaan antara SP dan rP
00,06 bar 00,6 psi 00,006 MPa
Dalam langkah-langkah
0.02 bar 0.2 psi 00,002 MPa
Status_B Resolusi tinggi / CMPT = 3
Titik pengaturan SP
- 0.94... 10 bar - 13.6...145 psi - 0.094...1 MPa
Titik reset rP
- 0.98Aku tidak tahu.9.96 bar - 14.2Aku tidak tahu.144.4 psi - 0.098Aku tidak tahu.0.996 MPa
Min. perbedaan antara SP dan rP
00,06 bar 00,6 psi 00,005 MPa
Dalam langkah-langkah
0.01 bar 0.1 psi 0.001 MPa
Keakuratan / penyimpangan
Keakuratan titik switch [% dari rentang] < ± 0,4; (Menurunkan 1:1)
Kemungkinan berulang [% dari rentang] < ± 0,1; (dengan fluktuasi suhu < 10 K; Turun 1:1)
Penyimpangan karakteristik [% dari rentang] < ± 0,25 (BFSL) / < ± 0,5 (LS);1; BFSL = Best Fit Straight Line; LS = pengaturan nilai batas)
Penyimpangan histeresis [% dari rentang] < ± 0,1; (Menurunkan 1:1)
Stabilitas jangka panjang [% dari rentang] < ± 0,05; (Menurunkan 1:1; per 6 bulan)
Koefisien suhu titik nol [% dari rentang / 10 K] < ± 0,2; (-0...80 °C)
Koefisien suhu rentang [% dari rentang / 10 K] < ± 0,2; (-0...80 °C)
Catatan tentang akurasi / penyimpangan Keakuratan titik switch, kesalahan linearitas di bawah DNV GL: < ± 1%: < ± 1%
Waktu reaksi
Waktu respons [ms] < 1.5
Waktu keterlambatan dS, dr [s] yang dapat diprogram 0Aku tidak tahu.50
Nilai proses damping dAP [s] 0Aku tidak tahu.4
Damping untuk output analog dAA [s] 0Aku tidak tahu.4
Waktu respons maksimum output analog [ms] 3
Perangkat lunak / pemrograman
Opsi pengaturan parameter Hysteresis / jendela; terbuka / tertutup secara normal; penundaan menyalakan / mematikan; Damping; unit tampilan; output arus / tegangan
Antarmuka
Antarmuka komunikasi IO-Link
Jenis transmisi COM2 (38,4 kBaud)
Revisi IO-Link 1.1
Standar SDCI IEC 61131-9
Mode SIO Ya, benar.
Kelas pelabuhan utama yang diperlukan A; (ketika pin 2 tidak terhubung: B)
ID perangkat yang didukung
Jenis operasi DeviceID
Pengaturan pabrik / CMPT = 2 473
Status_B Resolusi tinggi / CMPT = 3 989
Catatan
Untuk informasi lebih lanjut silakan lihat file PDF IODD di "Downloads"
Pengaturan pabrik / CMPT = 2
Profil Sensor cerdas: Variabel data proses; Identifikasi perangkat, Diagnosis perangkat
Min. waktu siklus proses [ms] 2.3
Tekanan resolusi IO-Link [bar] 0.01
Data proses IO-Link (siklik)
Fungsi panjang bit
tekanan 14
informasi switching biner 2
Fungsi IO-Link (asiklik) Tag khusus aplikasi
Status_B Resolusi tinggi / CMPT = 3
Profil Smart Sensor ED2: Sensor Pengukuran Digital (0x000A), Identifikasi dan Diagnosis (0x4000)
Min. waktu siklus proses [ms] 3
Tekanan resolusi IO-Link [bar] 0.005
Data proses IO-Link (siklik)
Fungsi panjang bit
tekanan 16
status perangkat 4
informasi switching biner 2
Fungsi IO-Link (asiklik) Tag khusus aplikasi
Kondisi operasi
Suhu lingkungan [°C] - 25...80
Suhu penyimpanan [°C] - 40...100
Perlindungan IP 65; IP 67
Uji / persetujuan
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ketahanan kejut
DIN EN 60068-2-27 50 g (11 ms)
Resistensi getaran
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [tahun] 138
UL persetujuan
Nomor persetujuan UL J012
Direktif Peralatan Tekanan praktik teknik yang baik; dapat digunakan untuk cairan kelompok 2; cairan kelompok 1 atas permintaan
Data mekanik
Berat [g] 246
Bahan baja tahan karat (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Bahan (bagian basah) baja tahan karat (1.4404 / 316L); Al2O3 (keramik); FKM
Min. siklus tekanan 100 juta
Torsi peregangan [Nm] > 50; (Tergantung pada pelumasan, segel dan tekanan nominal)
Sambungan proses sambungan bergaris 1/4 "garis eksternal NPT
Elemen pembatas terintegrasi tidak (dapat dilengkapi)
Tampilan / elemen pengoperasian
Tampilan
Unit tampilan 3 x LED, hijau (bar, psi, MPa)
Status pergantian 2 x LED, kuning
Nilai yang diukur Tampilan alfanumerik, merah/hijau 4 digit
Pengamatan
Jumlah kemasan Satu buah.
Koneksi listrik
Hubungan Konektor: 1 x M12; Kode: A; Kontak: berlapis emas
