Tabel 1: Informasi Pemesanan Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, 0 sampai 10 VDC umpan balik, dan nol dan rentang diatur DMPR-KR003* Sleeve Pin Kit untuk Johnson Controls round dampers dengan 5/16 in. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, Kelas 2 M9000-104 14 VA Transformer, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in. Jackshaft Coupler Kit untuk pemasangan pada 1 in. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, mengambang, proporsional, atau resistif aktuator M9000-300 Weather Shield Enclosure melindungi M9108 aktuator di luar aplikasi damper.

Deskripsi Seri M91xx mencakup model M9108, M9116, M9124, dan M9132.Aktuator M91xx tersedia untuk digunakan dengan on/off, pengontrol terapung, proporsional, atau resistif. aktuator bidirectional ini tidak memerlukan penghubung damper, dan mudah dipasang pada damper dengan poros bulat hingga 3/4 inci.(20 mm) diameter atau poros persegi hingga 5/8 in. (16 mm). Mereka dapat langsung atau jarak jauh dipasang ke damper, atau dipasang ke katup menggunakan salah satu dari M9000-5xx Valve Linkage Kits.Dua -AGx, -GGx, atau -HGx model dalam tandem memberikan dua kali torsi atau 560 lb·in (64 N·m).Saklar bantu integral tersedia untuk menunjukkan posisi ujung-stop atau untuk melakukan fungsi switching pada sudut mana pun dalam kisaran rotasi yang dipilih. Pemberitahuan posisi tersedia melalui saklar, potentiometer, atau sinyal DC 0 (((2) hingga 10 V.Fitur • kopling langsung sederhana mengurangi waktu pemasangan dan pengoperasian sambil meningkatkan keandalan dengan menghilangkan hubungan damper • enam torsi: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V, DC 0 ((4) sampai 20 V, atau DC 0 ((4) sampai 20 mA • arah rotasi yang dapat dipilih oleh jumper dan pelepasan gigi manual menyederhanakan instalasi, pengaturan, and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsAplikasi meliputi: posisi udara kembali atau pembuangan damper, kontrol wajah dan bypass damper, posisi bilah untuk penggemar volume variabel,posisi katup kupu-kupu seri VF4000 dan VF5000, dan posisi katup bola Seri VG1000 dan katup bola Seri VG7000 ketika digunakan dengan M9000-5xx Series Valve Linkages.Dua dari model berikut memberikan dua kali jumlah torsi berjalan dari satu unit ketika dipasang secara tandem: M9116-GGx atau -HGx, M9124-AGx, -GGx atau -HGx, dan M9132-AGx atau -GGx. Lihat informasi produsen untuk ukuran yang tepat dari peredam, katup, dan/atau aktuator.seperti aktuator Seri M9206 dan M9216, dianjurkan untuk digunakan dengan peredam udara luar di iklim dingin. aktuator M91xx yang kompak ini menggunakan motor DC dengan sirkuit deteksi stall yang beroperasi di seluruh stroke.-HGx, dan -JGx menggunakan teknik penyaringan kebisingan pada sinyal kontrol untuk menghilangkan repositioning karena kebisingan jalur.Posisi aktuator ditandai secara visual dari 0 sampai 90° pada penutup. Bracket anti-putaran mencegah gerakan lateral aktuator. Menekan pelepasan gigi dengan beban pegas pada penutup aktuator melepaskan gear train untuk posisi ulang kopling secara manual.Lihat M9108, M9116, M9124, M9132 Seri Electric Non-Spring-Return Actuators Product Bulletin (LIT-2681058) atau M9108, M9116, M9124,Instruksi Pemasangan Aktuator Listrik Non-Spring-Return Seri M9132 (Bagian No.. 34-636-399) untuk informasi aplikasi produk yang penting. Informasi perbaikan Jika M9108, M9116, M9124, atau M9132 Series Electric Actuator gagal beroperasi dalam spesifikasi,mengganti unitUntuk penggerak pengganti, hubungi perwakilan Johnson Controls terdekat.

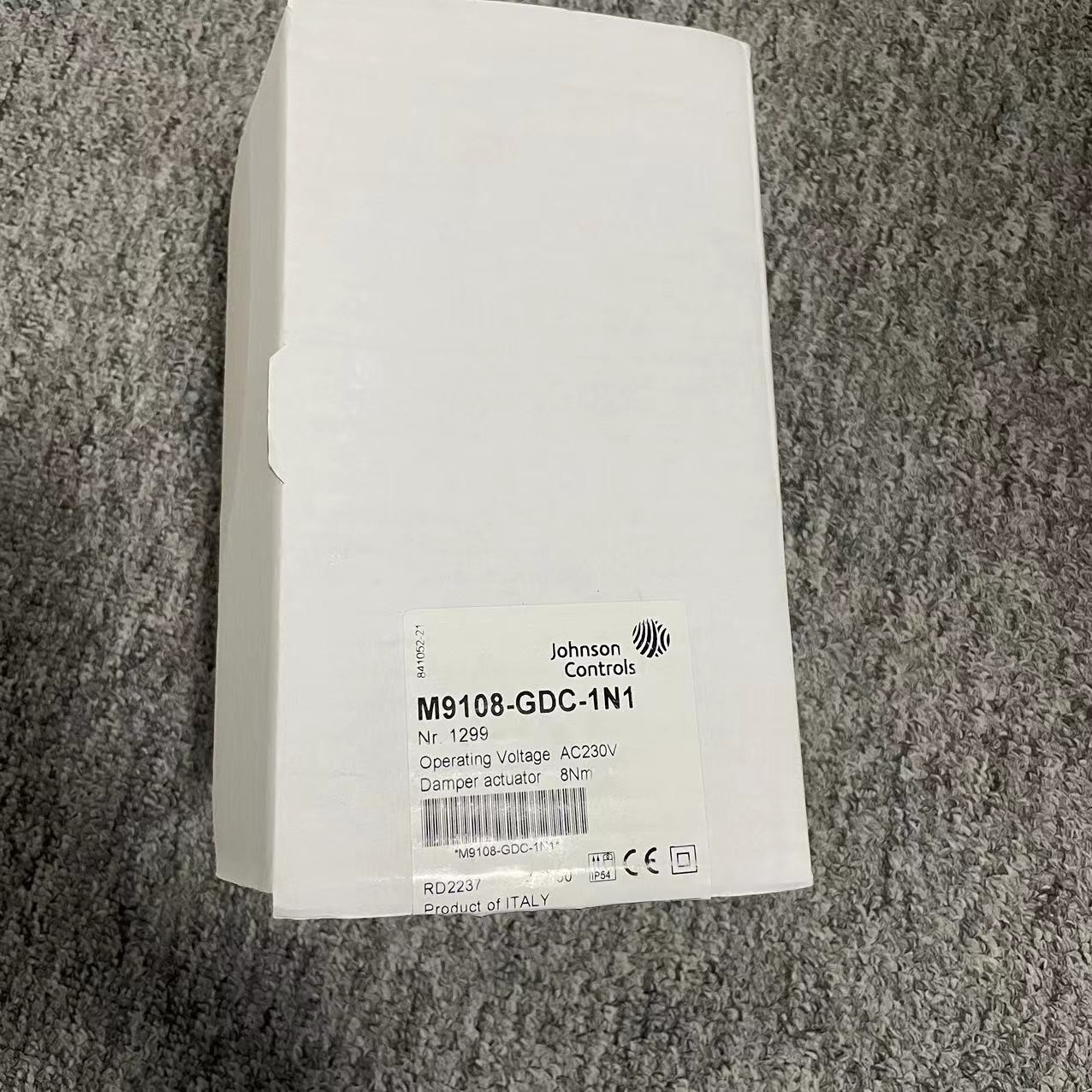

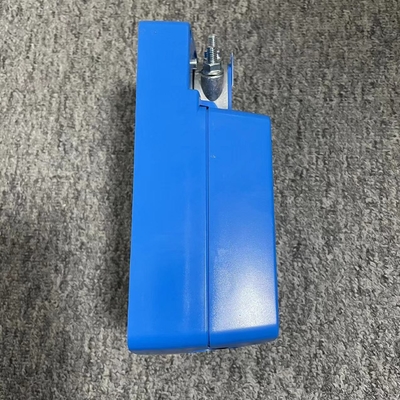

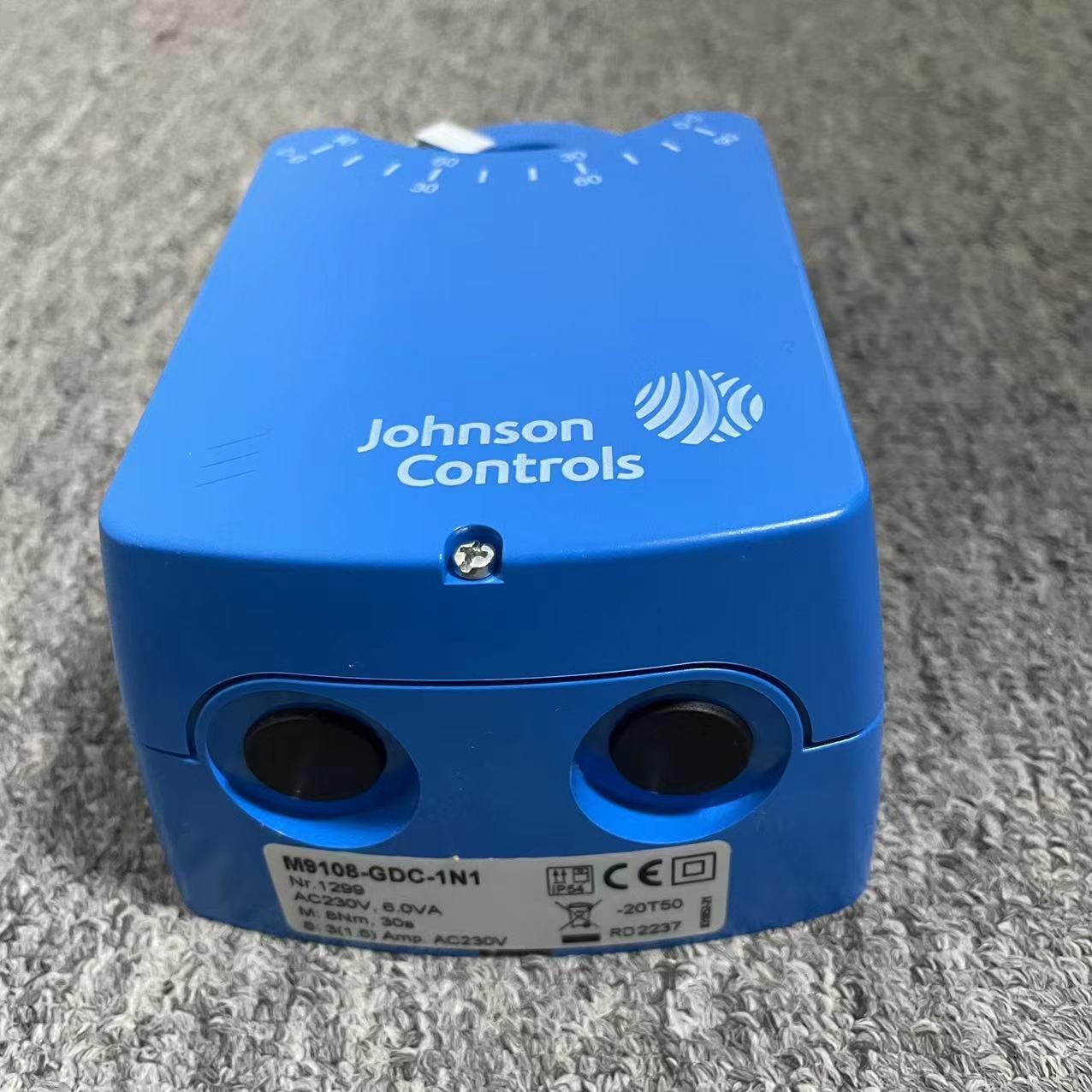

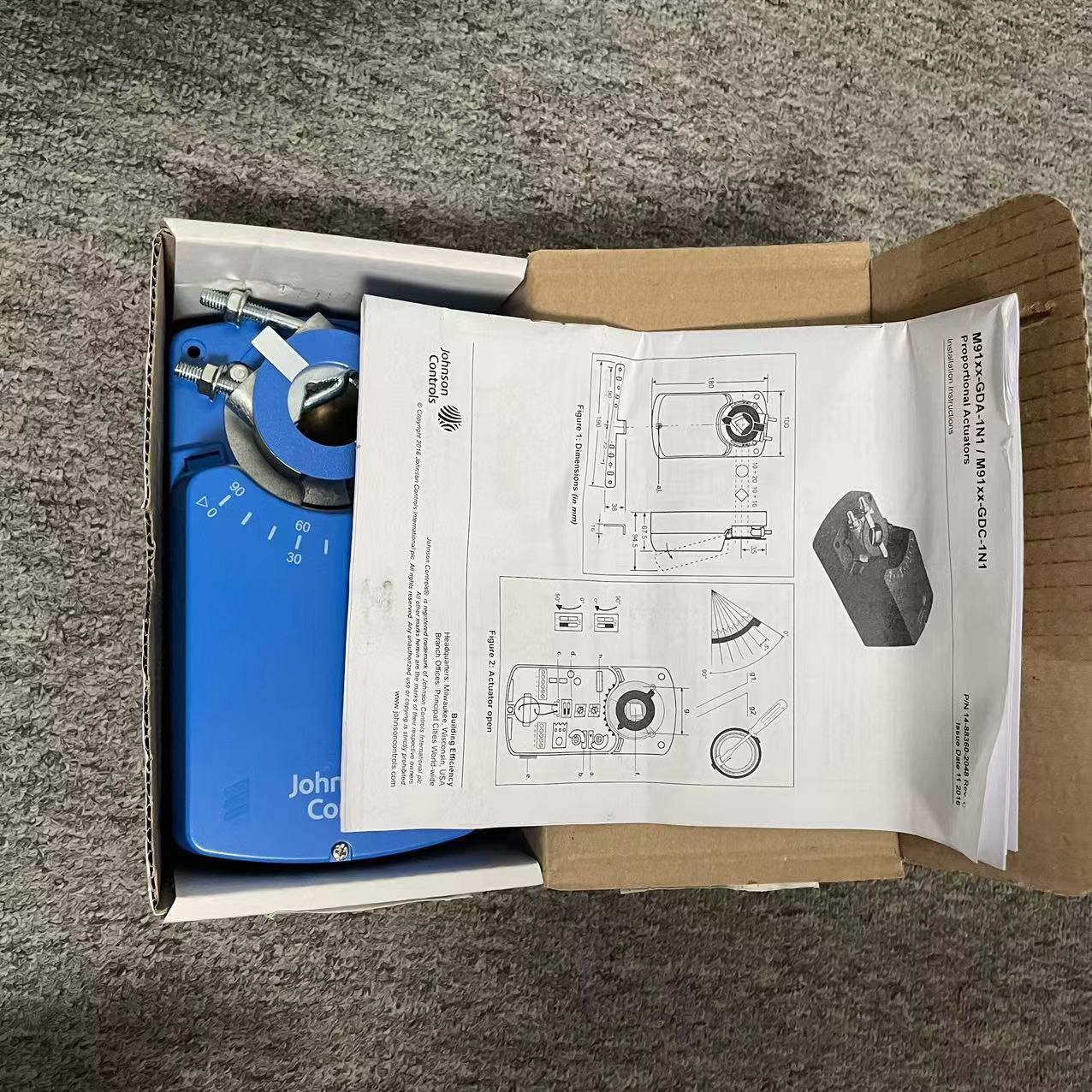

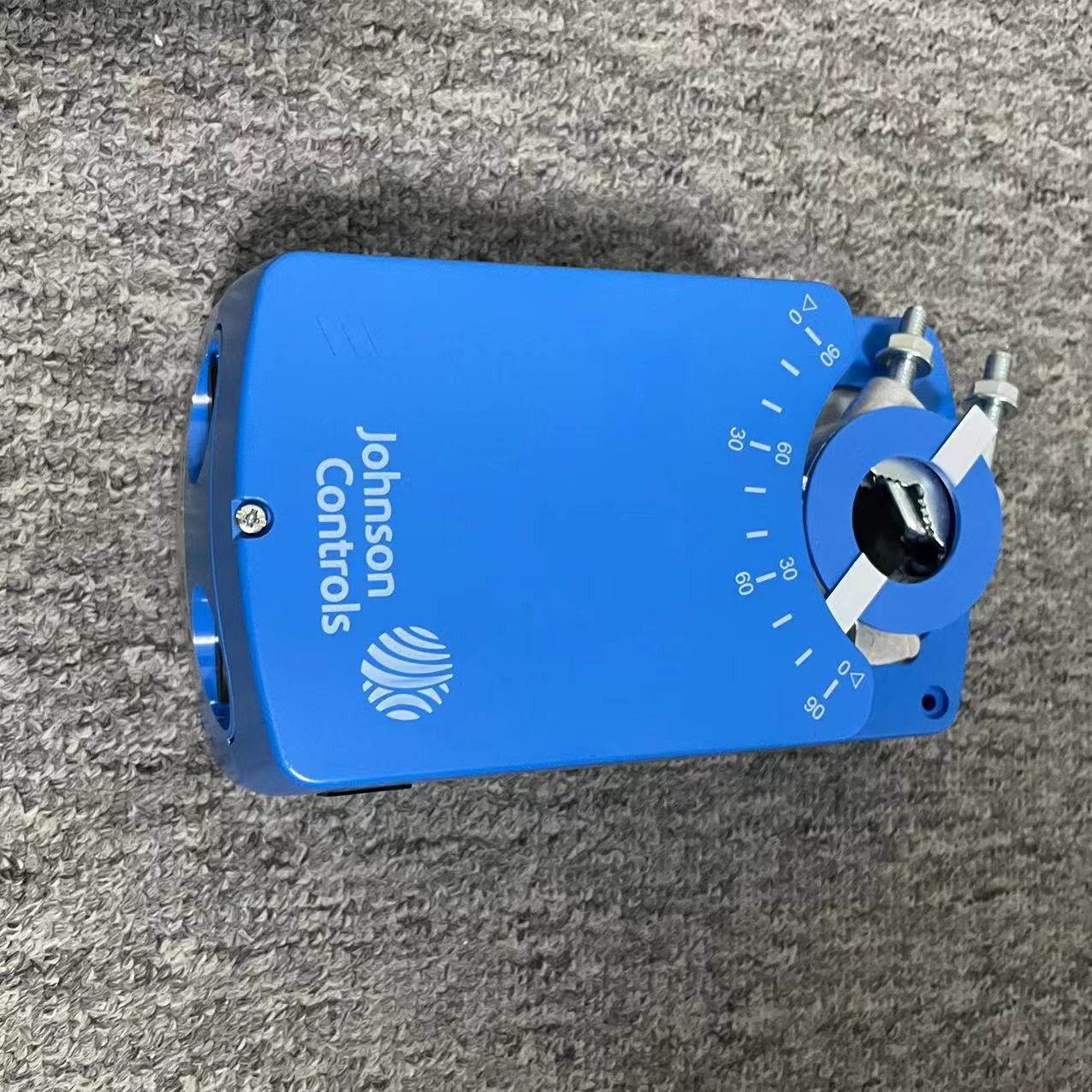

Kontrol Johnson -M9108-GDC-1N1ACTUATOR DAMPER Listrik Rotary, PROPORSIONAL, 8NM, 90DEG, 230VAC, 2 SPDT AUX. saklar

M9108GDC1N1
