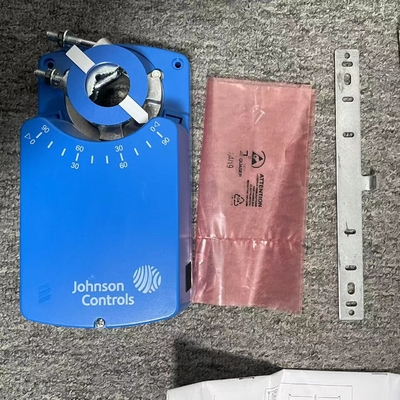

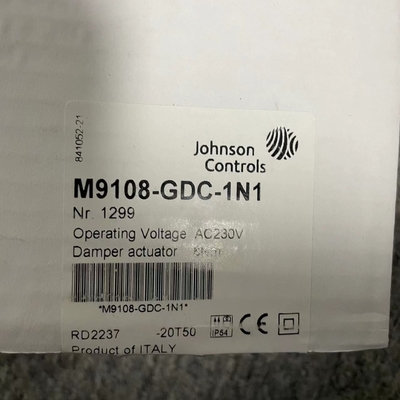

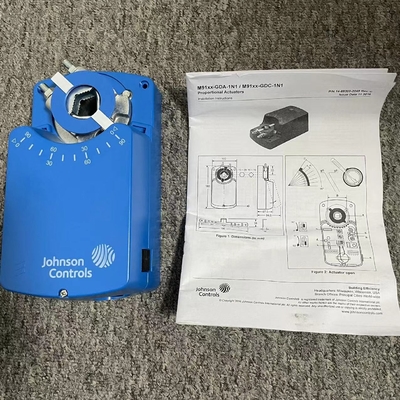

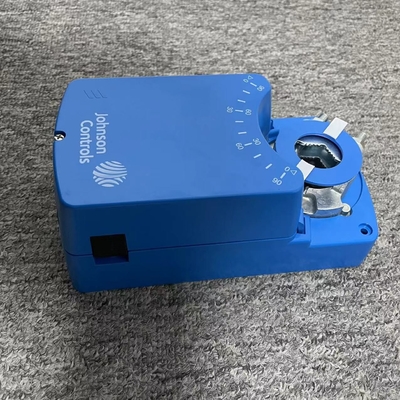

Original Johnson Controls M9108-GDC-1N1 M9108 M9116 M9124 M9132 Switch Field Control Equipment Stok

M9108 Series Proporsional Electric Non-Spring Return Actuators M9108-GGx-2 dan M9108-HGx-2 Series langsung-mount actuator listrik beroperasi pada 24 VAC atau daya VDC,dan tersedia untuk digunakan dengan pengontrol proporsionalAktuator bidirectional ini tidak memerlukan penghubung damper, dan mudah dipasang pada damper dengan poros bulat hingga 3/4 inci (19 mm) diameter atau poros persegi hingga 5/8 inci (16 mm).Mereka dapat langsung atau jarak jauh dipasang ke damper. Model M9108-GGx-2 atau M9108-HGx-2 tunggal memberikan torsi hingga 70 lb∙in (8 N∙m).Saklar bantu integral tersedia untuk menunjukkan posisi ujung-stop atau untuk melakukan fungsi switching pada sudut mana pun dalam kisaran rotasi yang dipilihJumper pada aktuator memungkinkan pengguna untuk memilih arah tindakan, rentang input kontrol, dan kalibrasi (fixed atau adjustable).PotensiometerGambar 1: Fitur dan Manfaat Aktuator Seri M9108 closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, pengaturan, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: Perangkat ini tidak dirancang atau dimaksudkan untuk digunakan di atau di dekat lingkungan di mana uap atau gas peledak mungkin ada,atau lingkungan di mana zat korosif untuk komponen internal perangkat dapat hadir. Aktuator proporsional M9108 dapat dipasang dalam orientasi yang nyaman. Mereka dirancang untuk menempatkan peredam udara dan katup di sistem Pemanasan, Ventilasi, dan AC (HVAC).Aplikasi termasuk: • posisi udara kembali atau pembuangan damper • kontrol wajah dan bypass damper • posisi bilah untuk penggemar volume variabel Lihat informasi produsen untuk ukuran yang tepat dari damper,klep, dan/atau aktuator. Aktuator spring return, seperti Johnson Controls® M9206 dan M9216 Series, dianjurkan untuk digunakan dengan peredam udara luar ruangan di iklim dingin.Aktuator proporsional seri M9108 dimaksudkan untuk mengontrol peralatan dalam kondisi operasi normalJika kegagalan atau kerusakan aktuator proporsional M9108 dapat menyebabkan kondisi operasi yang tidak normal yang dapat menyebabkan cedera pribadi atau kerusakan pada peralatan atau properti lainnya,Perangkat lain (pengendalian batas atau keamanan), atau sistem (alarm atau pengawasan) yang dimaksudkan untuk memperingatkan atau melindungi dari kegagalan atau kerusakan fungsi aktuator M9108 harus dimasukkan ke dalam dan dipelihara sebagai bagian dari sistem kontrol.M9108 aktuator proporsional beroperasi pada 24 VAC pada 50/60 Hz atau 24 VDC. Aktuator kompak ini menggunakan motor DC dengan sirkuit deteksi stall yang beroperasi di seluruh stroke.Aktuator proporsional M9108 menggunakan teknik penyaringan kebisingan pada sinyal kontrol untuk menghilangkan repositioning karena kebisingan jalur. rotasi secara mekanis dibatasi hingga 93 ° oleh ujung-stop integral. posisi aktuator ditandai dari 0 sampai 90 ° pada penutup. anti rotasi bracket mencegah gerakan lateral aktuator.Tekan pelepasan gigi dengan beban pegas pada penutup aktuator untuk melepaskan gear train untuk posisi ulang manual
