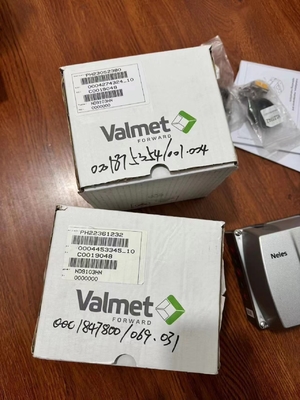

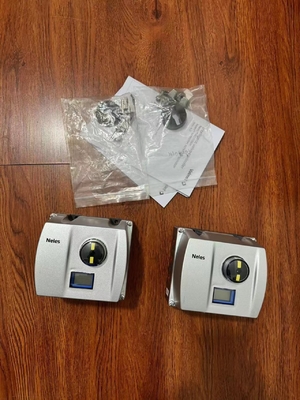

METSO Valve Positioner Model EJ05 Tipe ND9103HN ND9102HN ND9103HN-K1

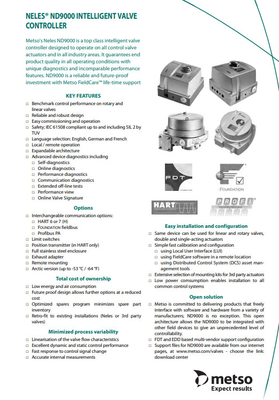

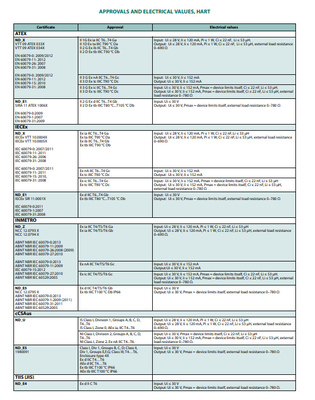

Spesifikasi TEKNIS ND9000 INTELLIGENT VALVE CONTROLLER General Loop powered, tidak memerlukan catu daya eksternal.Koneksi aktuator sesuai dengan standar VDI/VDE 3845 dan IEC 60534-6.. Flush pemasangan pada aktuator yang dipilih Aksi: Beraksi ganda atau tunggal Jangka perjalanan: Linear; 10×120 mm / 0,4-4,7 dalam berputar; 45×95 derajat Jangka pengukuran 110 ° dengan bebas berputar sumbu umpan balik.Pengaruh lingkungan Rentang suhu standar: -40° +85 °C / -40° +185 °F rentang suhu Arktik: -53° +85 °C / -64° +185 ° Pengaruh suhu pada posisi katup: 0,5 % /10 °K Pengaruh getaran pada posisi katup:< 1 % di bawah 2g 5~150 Hz, 1g 150 ∼ 300 Hz, 0,5g 300 ∼ 2000 Hz Bahan kandang: ND9100: Paduan aluminium anodisasi dan komposit polimer ND9200: Paduan aluminium anodisasi dan kaca temper ND9400:Baja tahan karat dan komposit polimer ND9300: Kelas perlindungan baja tahan karat: IP66, Nema 4x Pelabuhan pneumatik: G 1/4 (ND9100) 1/4 NPT (ND9200, ND9300 & ND9400) Benang kelenjar kabel: M20x1.5 (ND9000) 1/2 NPT (ND9000E2, ND9000U) Berat: 1.8 kg / 4.0 lbs (ND9100) 3.4 kg / 7.5 lbs (ND9200) 5.6 kg / 12.4 lbs (ND9400) 8.6 kg / 19.0 lbs (ND9300) Indikator posisi mekanis dan digital terlihat melalui penutup utama,Tidak berlaku untuk ND9200E2 dan ND9300. Desain khusus tahan korosi atau rumah baja tahan karat tersedia sebagai pilihan untuk lingkungan yang menuntut.Efek tekanan pasokan pada posisi katup: < 0,1 % pada perbedaan tekanan masuk 10 % Kualitas udara: Menurut ISO 8573-1 Partikel padat: Kelas 5 (disarankan penyaringan 3 5 μm) Kelembaban:Kelas 1 (disarankan titik embun 10 °C/ 18 °F di bawah suhu minimum) Kelas minyak: 3 (atau < 1 ppm) Kapasitas dengan pasokan 4 bar / 60 psi: 5,5 Nm3/h / 3,3 sqfm (ventil spindle 2) 12 Nm3/h / 7,1 sqfm (ventil spindle 3) 38 Nm3 / h / 22,4 sqfm (valve spool 6) Konsumsi dengan pasokan 4 bar / 60 psi dalam posisi steady state: < 0,6 Nm3/h / 0,35 sqfm (ventil 2 & 3) < 1,0 Nm3/h / 0,6 sqfm (ventil 6) Elektronika HART Pasokan daya: Lompatan, 4?? 20 mA Sinyal minimum: 3,6 mA Saat ini maksimum: 120 mA Tegangan beban:sampai 9.7 VDC/20 mA (menyerupai 485 Ω) Tegangan: maksimal 30 VDC Perlindungan polaritas: -30 VDC Perlindungan atas arus: aktif di atas 35 mA Profibus PA dan FOUNDATION fieldbus Daya pasokan: tegangan 9 ∼ 32 VDC,Perlindungan polaritas terbalik Maks arus dasar: 17,2 mA Pembuatan arus tenang: 16 mA arus kesalahan (FDE): 3.9 mA FOUNDATION waktu pelaksanaan blok fungsi fieldbus AO 20 ms AI 20 ms PID 20 ms DO 20 ms DI 15 ms IS 15 ms OS 15 ms Kinerja dengan aktuator beban konstan sedang Band mati: ≤ 0,1 % Hysteresis: < 0,5 % Fungsi LUI (Local User Interface)Perbedaan tekanan catu daya dan aktuator □ Fungsi pemicu yang dipandu □ LUI dapat dikunci dari jarak jauh untuk mencegah akses yang tidak sah □ Kalibrasi: Linearisasi otomatis / manual □ Kalibrasi 1 titik □ Konfigurasi kontrol: agresif, cepat, optimal, stabil, stabilitas maksimum □ Konfigurasi versi HART:HART 6 atau HART 7 □ Konfigurasi katup kontrol □ Rotasi: Rotasi katup searah jarum jam atau searah jarum jam untuk menutup □ Sudut mati □ Jarak penghentian rendah, jarak penghentian yang aman (default 2 %)Aktifitas langsung/reverse, double/single acting □ Jenis katup, rotary/linear □ Pilihan bahasa: Inggris, Jerman dan Perancis Posisi pemancar (opsional) Output signal: 4 ‰ 20 mA (galvanik isolasi; 600 VDC) Tegangan pasokan:Resolusi: 16 bit / 0,244 μA Linearitas: < 0,05 % FS Efek suhu: < 0,35 % FS Beban eksternal:max 0 ¢780 Ω max 0 ¢690 Ω untuk keamanan intrinsik Ex ia IIC T6 Ui ≤ 28 V Ex d IIC T4/T5/T6 Ui ≤ 30 V METSO 4 BULETIN TEKNIS 11/16 7 ND90 21 EN APROVALS AND ELECTRICAL VALUES, Sertifikat HART Persetujuan Nilai listrik ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN 60079-0: 2009/2012 EN 60079-11: 2012 EN 60079-26: 2007 EN 60079-31: 2008 EN 60079-0: 2009/2012 EN 60079-11:2012 EN 60079-15: 2010 EN 60079-31: 2008 II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 °C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 °C Db Masukan: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W,Ci ≤ 22 nF, Li ≤ 53 μH. Keluar: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, ketahanan beban eksternal 0 ∼ 690 Ω II 3 G Ex nA IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc Masukan: Ui ≤ 30 V,Ii ≤ 152 mA Keluar: Ui ≤ 30 V, Ii ≤ 152 mA II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc Input: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = batas perangkat itu sendiri, Ci ≤ 22 nF, Li ≤ 53 μH. Output: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = batas perangkat sendiri, Ci ≤ 22 nF, Li ≤ 53 μH, resistensi beban eksternal 0 ̊780 Ω ND_E1 SIRA 11 ATEX 1006X EN 60079-0:2009 EN 60079-1:2007 EN 60079-31:2009 II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 °C...T105 °C Db Masukan: Ui ≤ 30 V Output: Ui ≤ 30 V, Pmax = batas perangkat itu sendiri, resistensi beban eksternal 0780 Ω IECEx ND_X IECEx VTT 10.0004X IECEx VTT 10.0005X IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-26:2006 IEC 60079-31: 2008 IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-15: 2010, IEC 60079-31: 2008 Ex ia IIC T6...T4 Ga Ex ta IIIC T90 °C Da Ex ib IIC T6...T4 Gb Ex tb IIIC T90 °C Db Masukan: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH Output: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, resistensi beban eksternal 0?? 690 Ω Ex nA IIC T6...T4 Gc Ex tc IIIC T90 °C Dc Input: Ui ≤ 30 V,Ii ≤ 152 mA Keluar: Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T6...T4 Gc Ex tc IIIC T90 °C Dc Input: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = batas perangkat itu sendiri, Ci ≤ 22 nF, Li ≤ 53 μH Output: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = batas perangkat sendiri, Ci ≤ 22 nF, Li ≤ 53 μH, resistensi beban eksternal 0 ̊780 Ω ND_E1 IECEx SIR 11.0001X IEC 60079-0:2011 IEC 60079-1:2007 IEC 60079-31:2008 Ex d IIC T6...T4 Gb Ex tb IIIC T80 °C...T105 °C Db Input:Ui ≤ 30 V Keluar: Ui ≤ 30 V, Pmax = batas perangkat sendiri, resistensi beban eksternal 0 ̊780 Ω INMETRO ND_Z NCC 12.0793 X NCC 12.0794 X ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 ABNT NBR IEC 60079-26:2008 (2009) ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 IEC 60079-15:2012 ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60529:2005 Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb Input: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH Output: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, resistensi beban eksternal 0 ∼ 690 Ω. Ex nA IIC T4/T5/T6 Gc Input: Ui ≤ 30 V, Ii ≤ 152 mA Output:Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T4/T5/T6 Gc Input: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = batas perangkat itu sendiri, Ci
