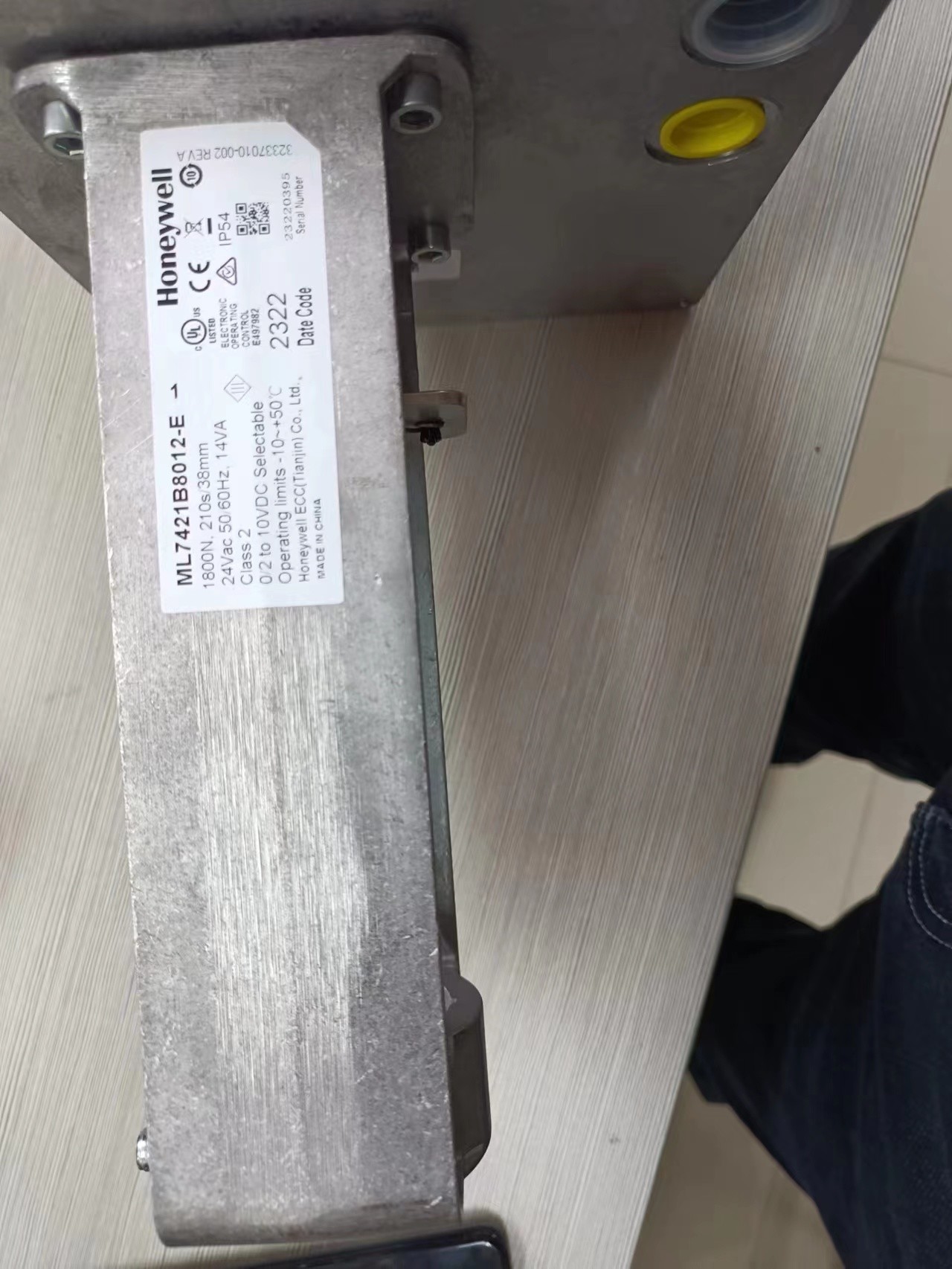

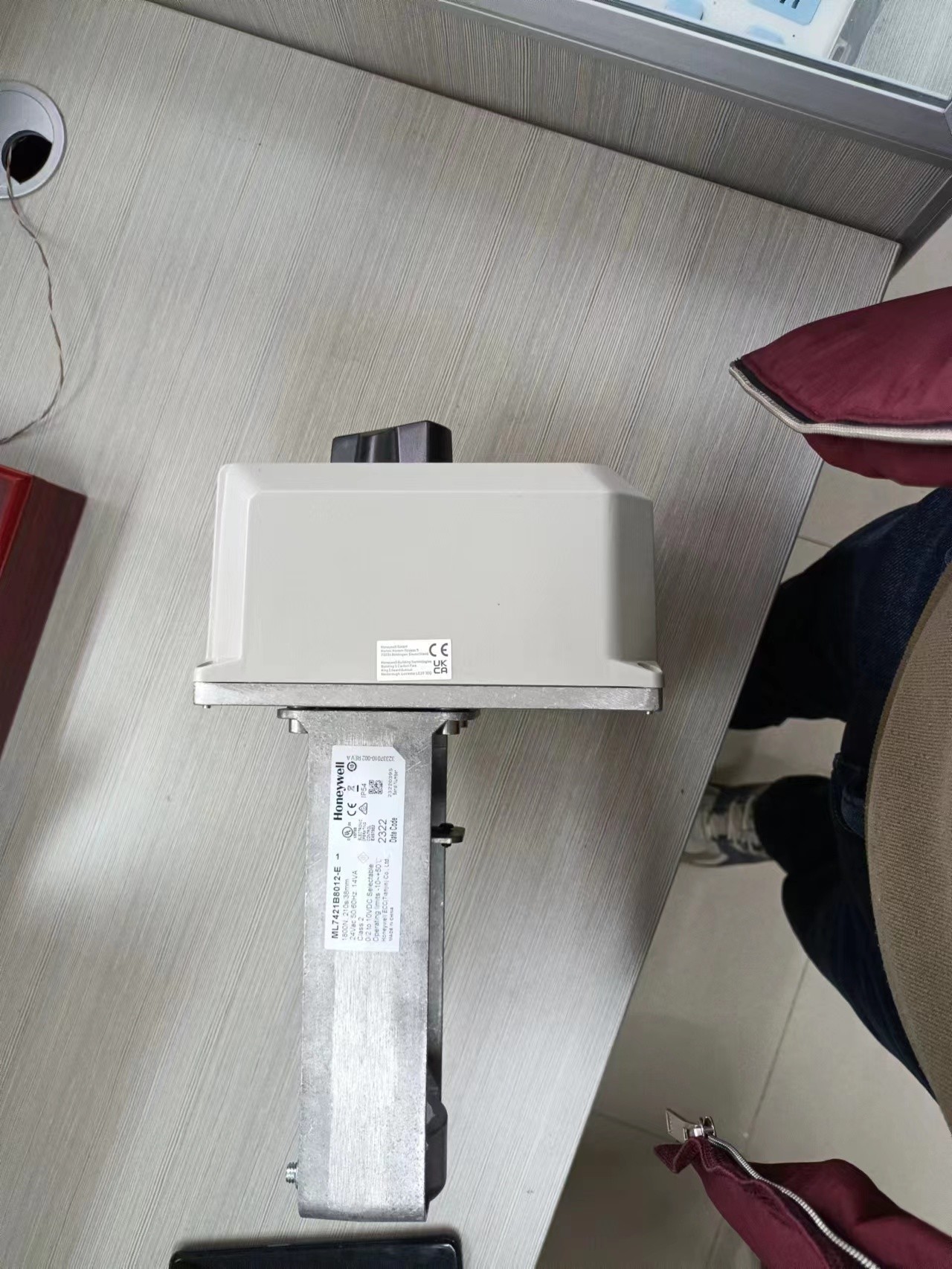

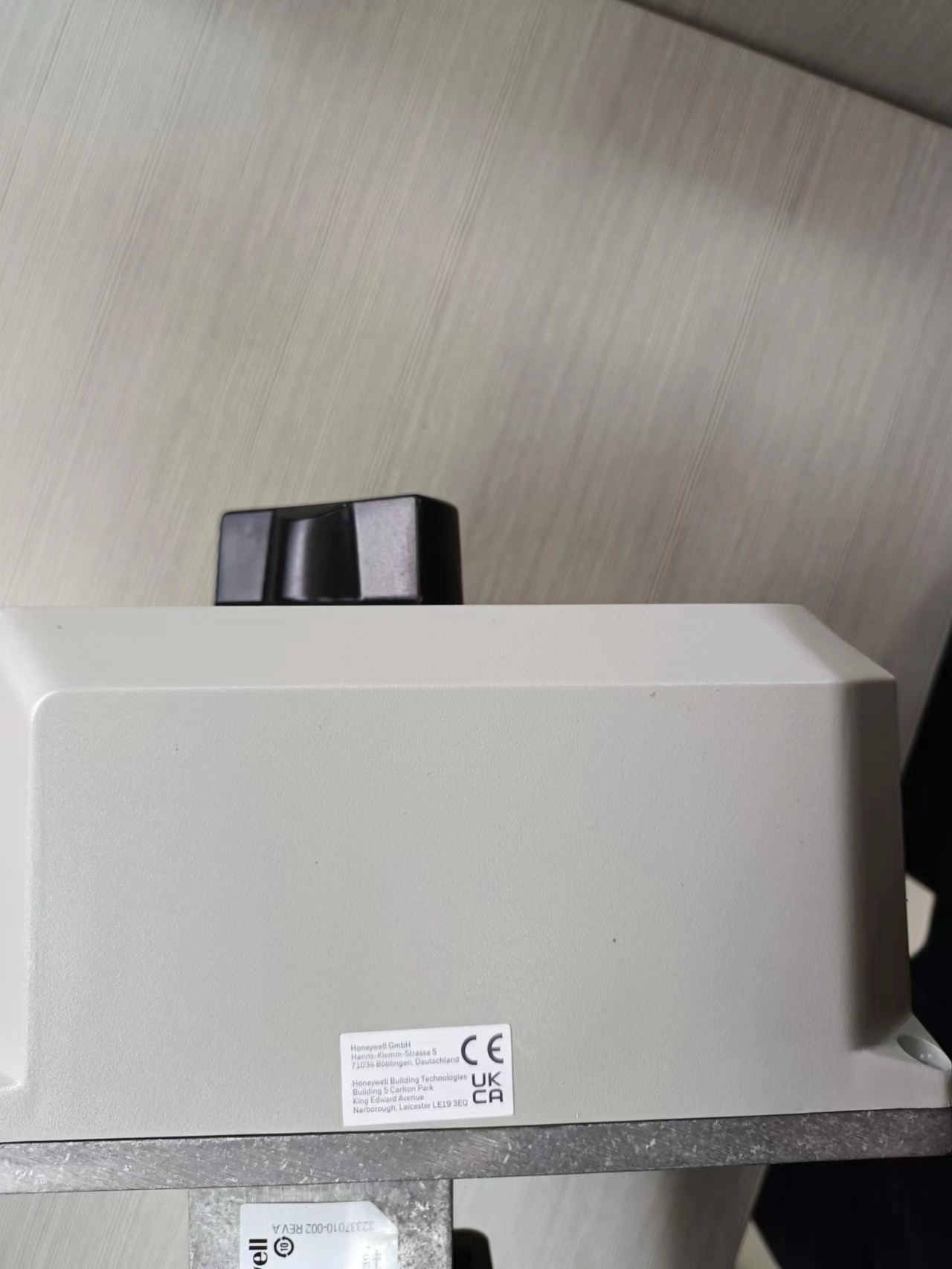

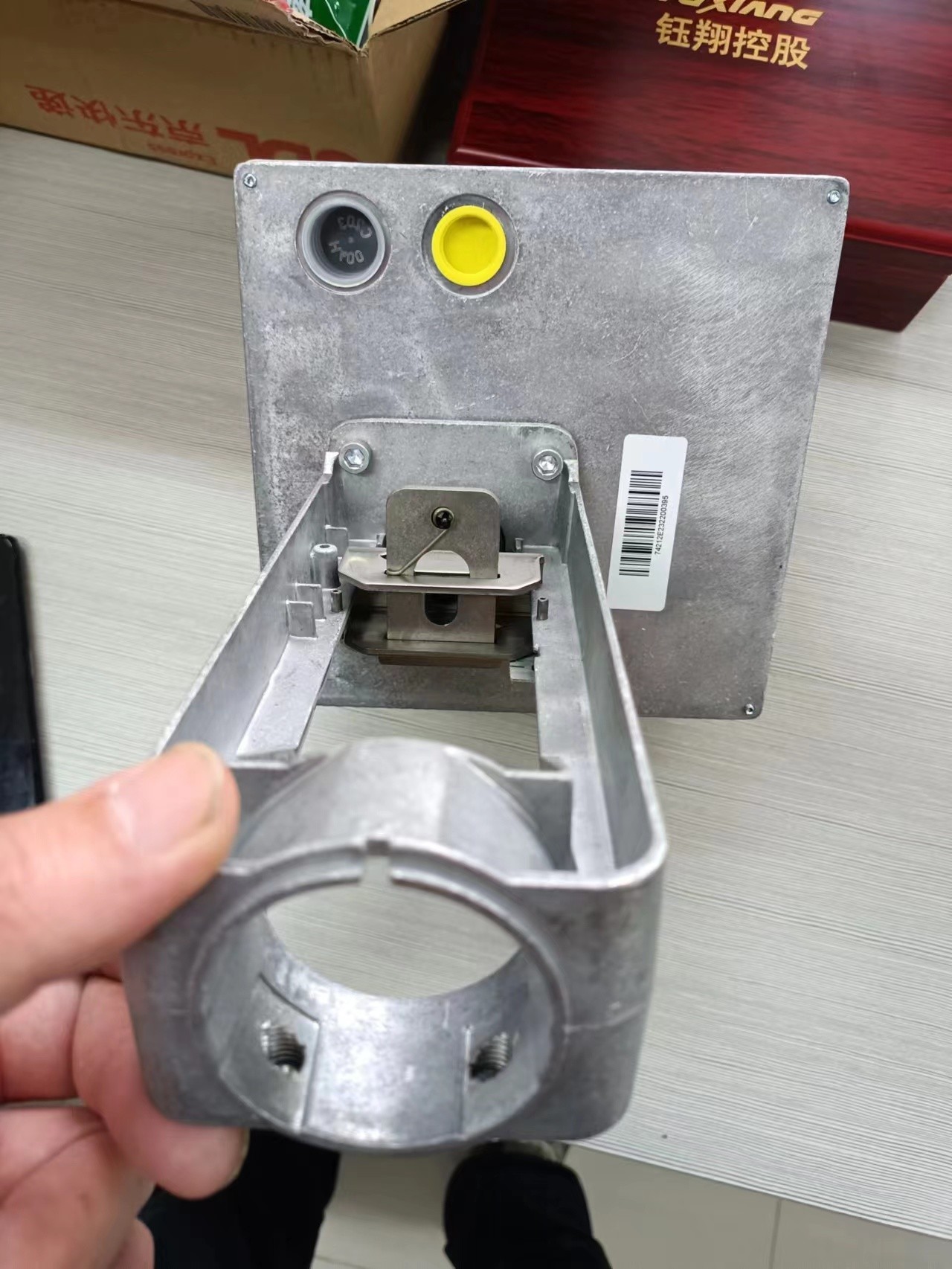

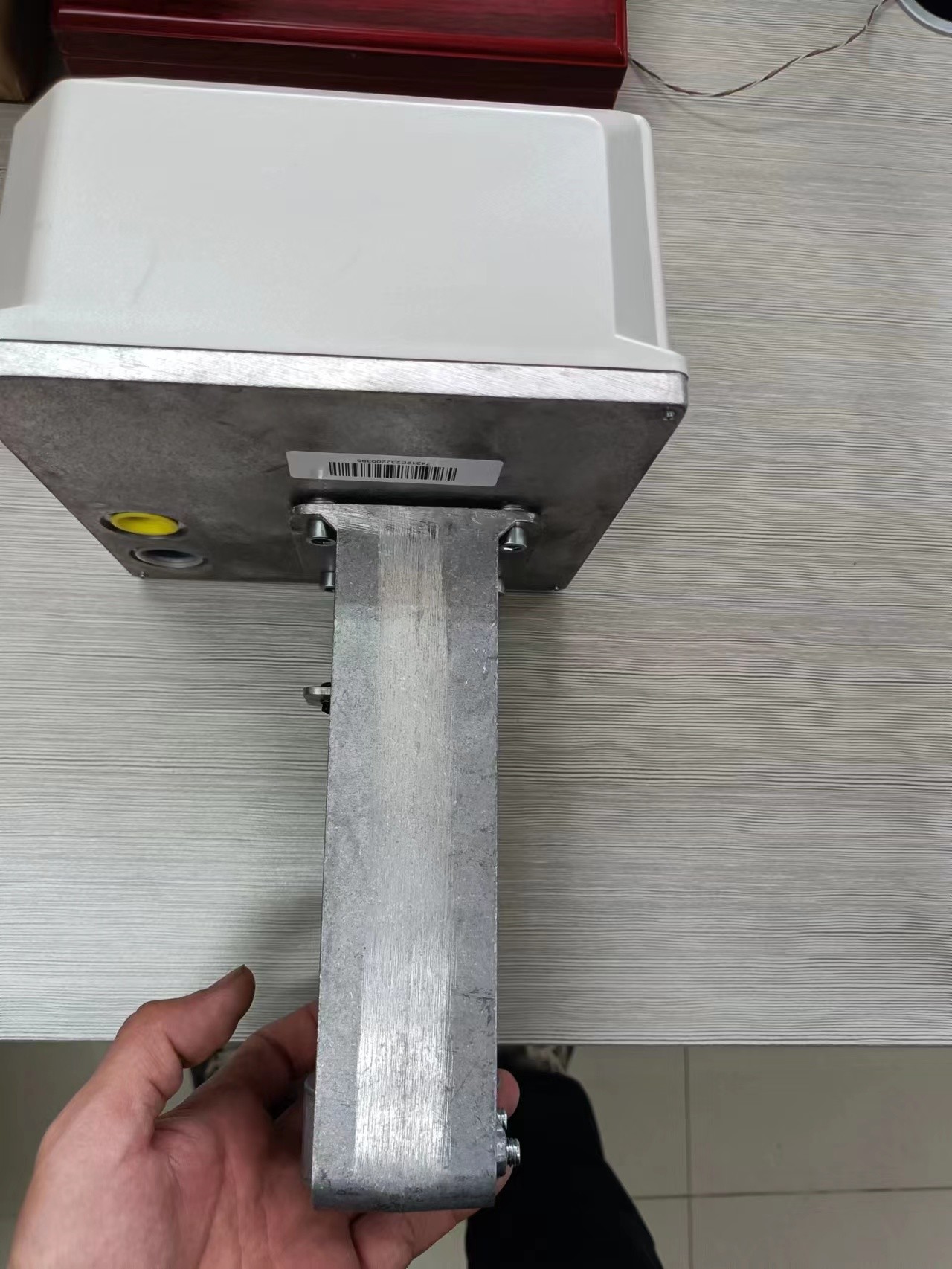

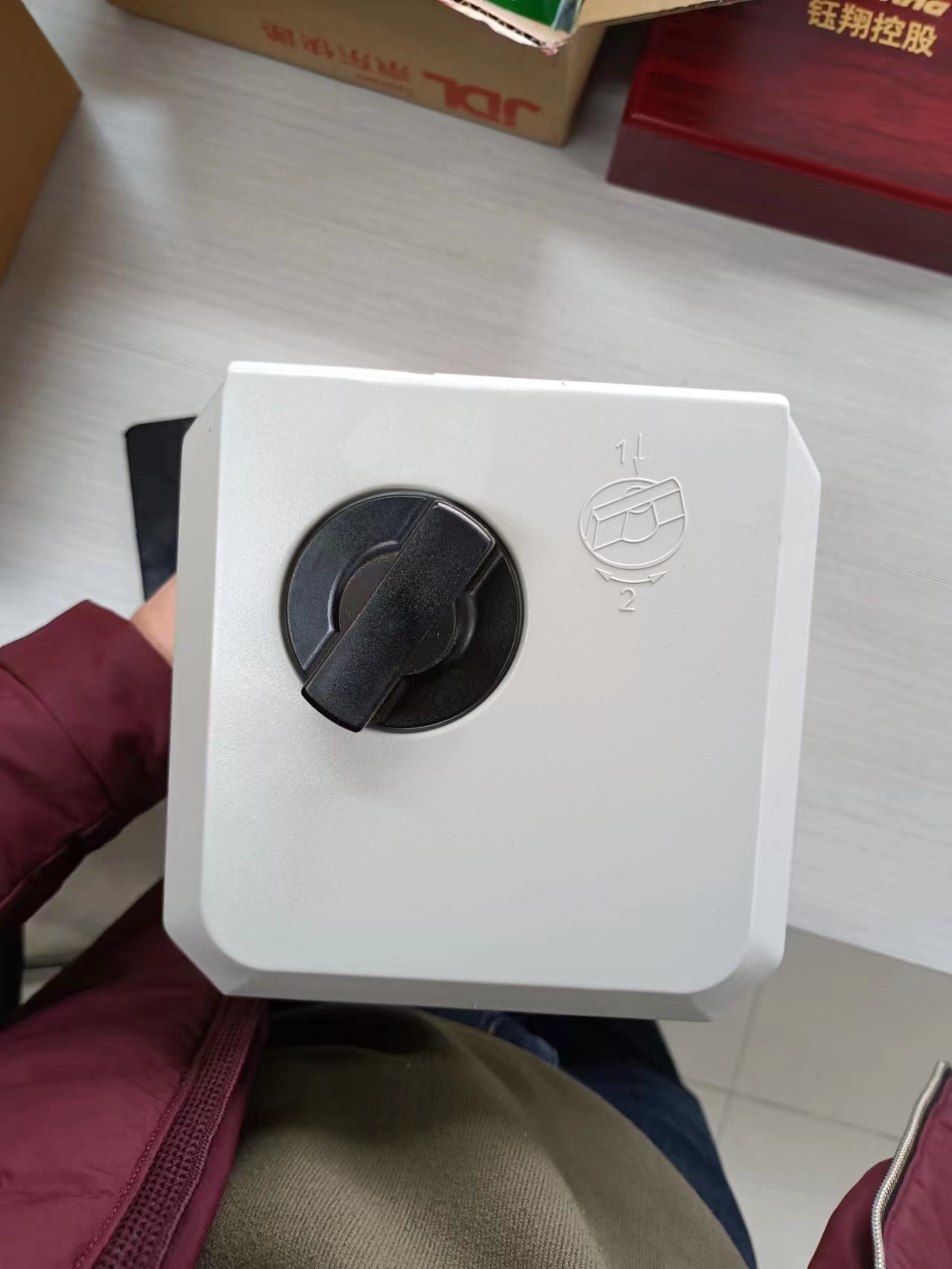

Honeywell ML7421B8012-E Aktor katup linier listrik Di stok

Output Signal Feedback (F) Sinyal output analog (2 sampai 10 Vdc) yang mewakili posisi batang aktuator yang sebenarnya tersedia di Terminal F.Hal ini dapat digunakan untuk jarak jauh indikasi posisi batang. Ketika batang aktuator sepenuhnya diperpanjang, sinyal output adalah 10 Vdc. Keluar sinyal tidak berubah ketika tindakan aktuator dibalikkan dengan menggunakan W3 atau W4,yang diatur ke posisi mA, lihat Arah Tindakan. Aktuator Override Posisi override sinyal output konverter dapat digunakan dalam perlindungan pembekuan atau aplikasi serupa.Mengganti sinyal kontrolUntuk menjalankan fungsi ini, menghubungkan 24 Vac umum (atau T2) ke salah satu terminal O1 atau O2.menghubungkan ke O2 sepenuhnya menarik batang aktuator. Sinyal kontrol diabaikan ketika sinyal override diterapkan pada terminal O1 atau O2. override ini dapat dicapai dengan saklar atau relay, lihat Gambar 9.Koneksi untuk overriding kontrol sinyal untuk drive aktuator ke posisi tertentuML7421 Aktuator katup linear listrik dapat diperiksa langsung atau menggunakan pengontrol.Periksa posisi katup dan pastikan bahwa 24 Vac benar diterapkan pada aktuator. 3. menerapkan sinyal kontrol ke kabel petunjuk yang sesuai untuk memindahkan katup ke arah yang diperlukan. 4. Jika aktuator tidak bergerak, pastikan aktuator dipasang dengan benar. 5.Jika aktuator dipasang dengan benar dan tidak berjalan, mengganti aktuator. langsung Checkout Controller Checkout 1. menyesuaikan setpoint controller untuk memanggil untuk membuka atau menutup katup. mengamati aktuator. 2. jika katup ditutup,seharusnya mulai terbuka.3 Jika katup tetap tertutup, pindahkan titik pengaturan lebih jauh ke arah pengaturan terbuka.4. Jika katup tidak bergerak, periksa untuk 24 Vac dalam input daya aktuator.5.Jika 24 Vac hadir dan aktuator tidak bekerja, membalikkan kabel pengontrol untuk menentukan apakah perangkat salah kabel.
